四自由度带夹持器机械臂结构设计

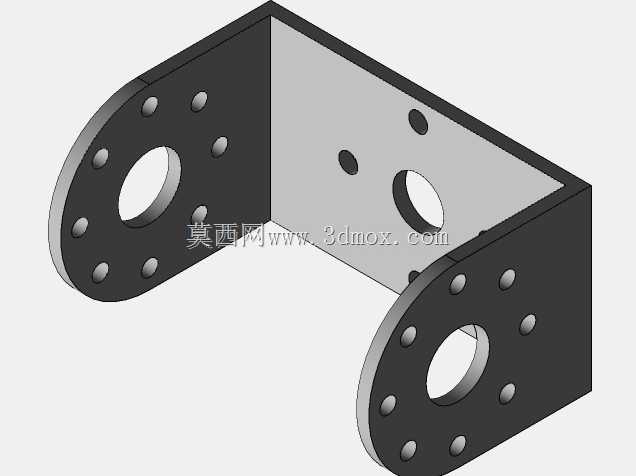

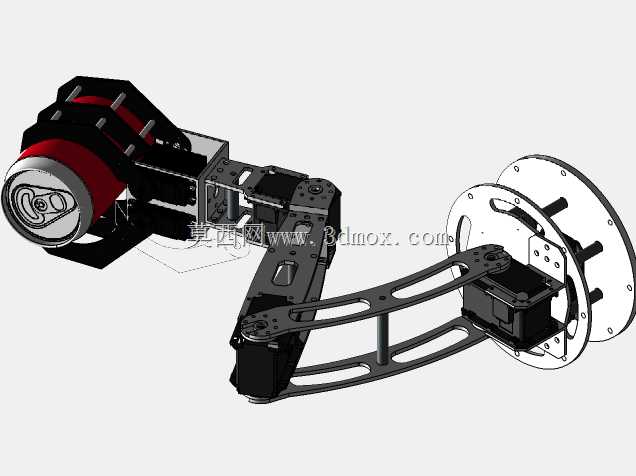

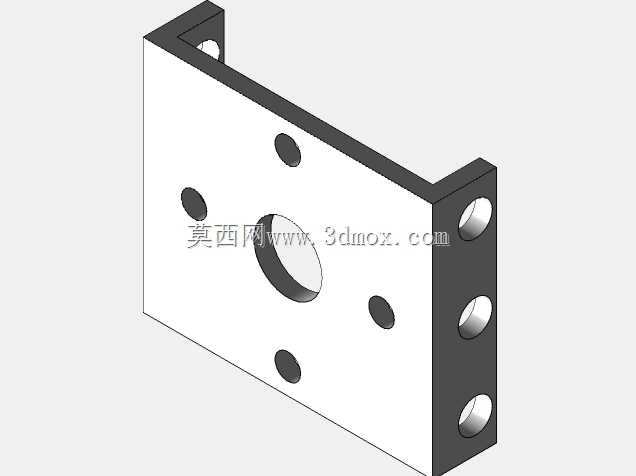

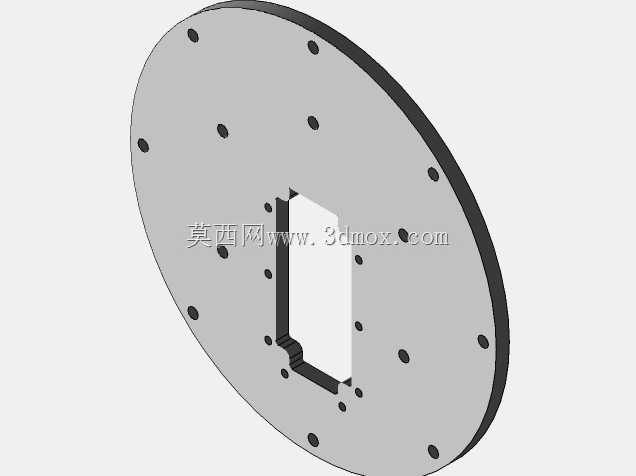

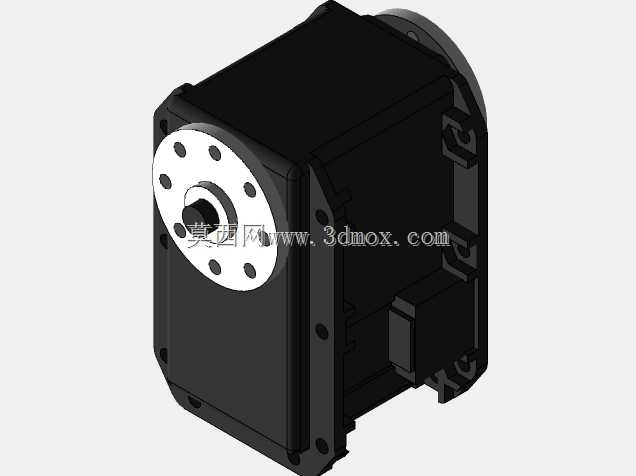

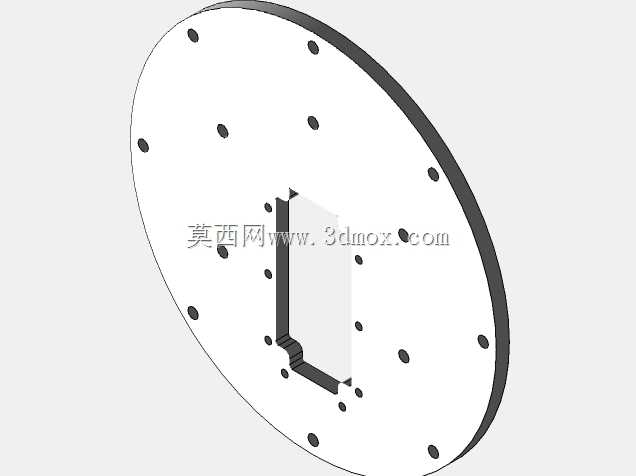

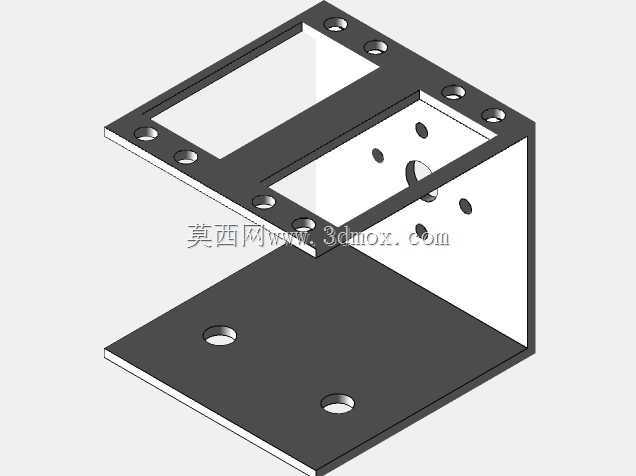

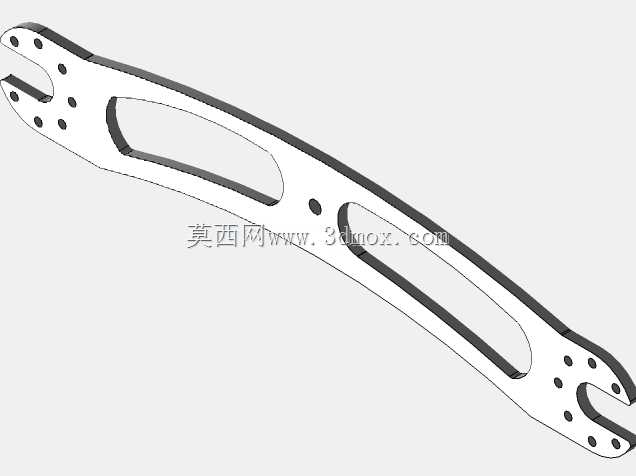

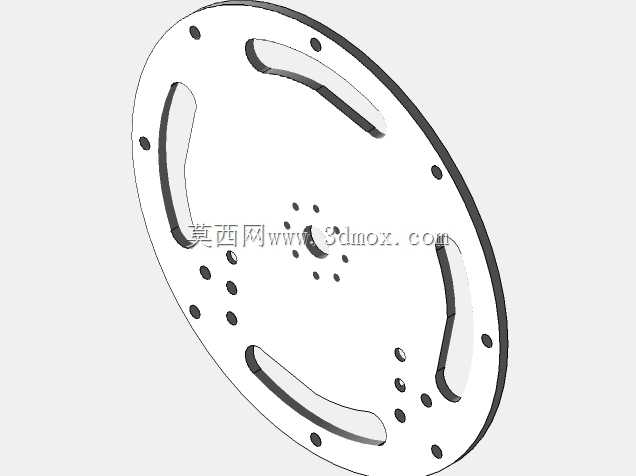

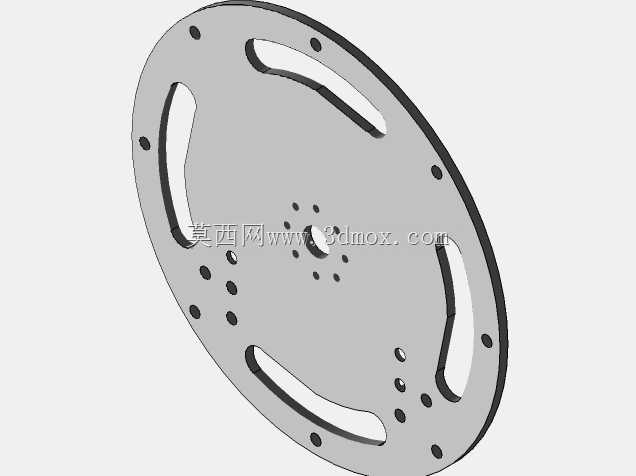

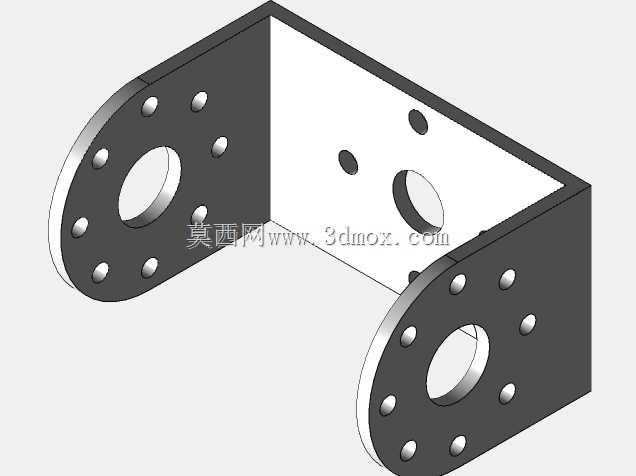

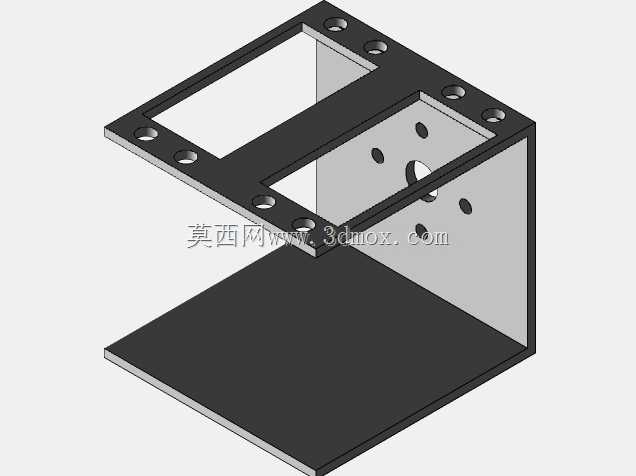

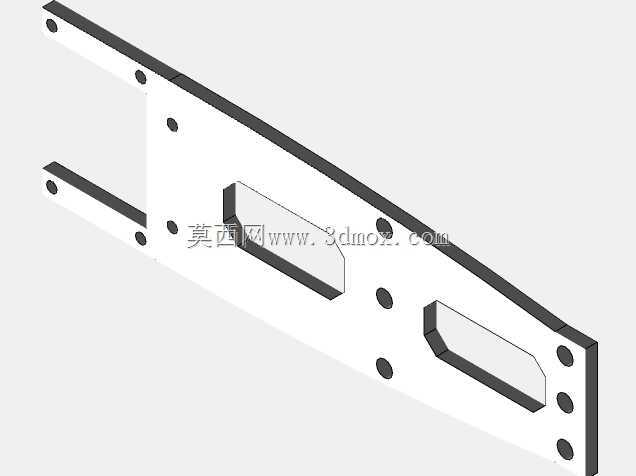

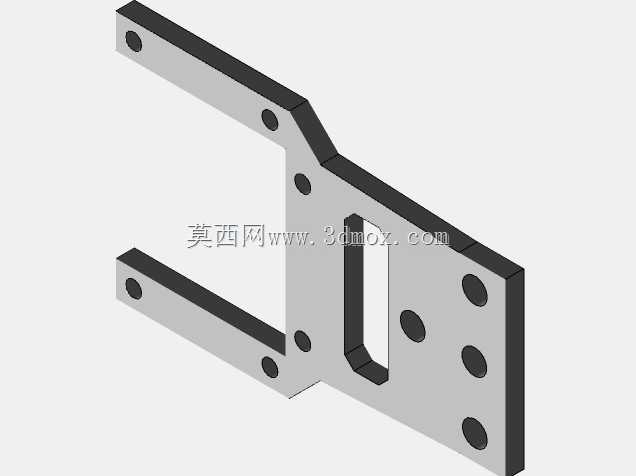

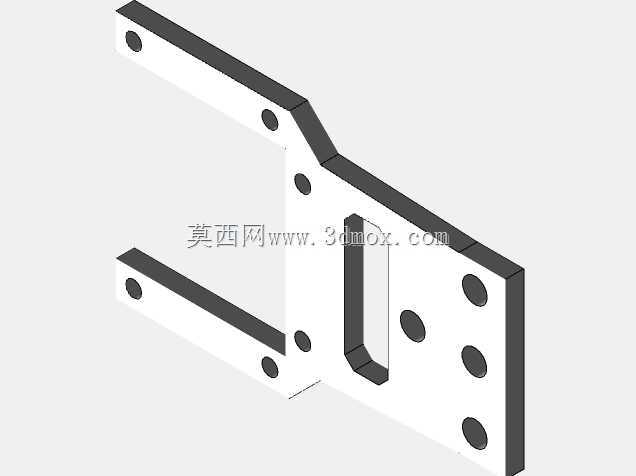

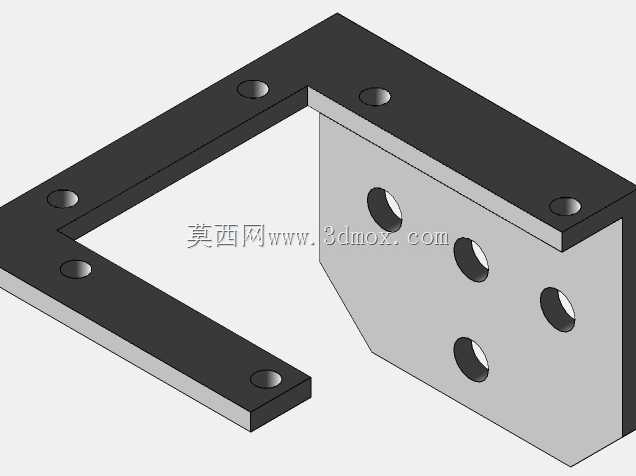

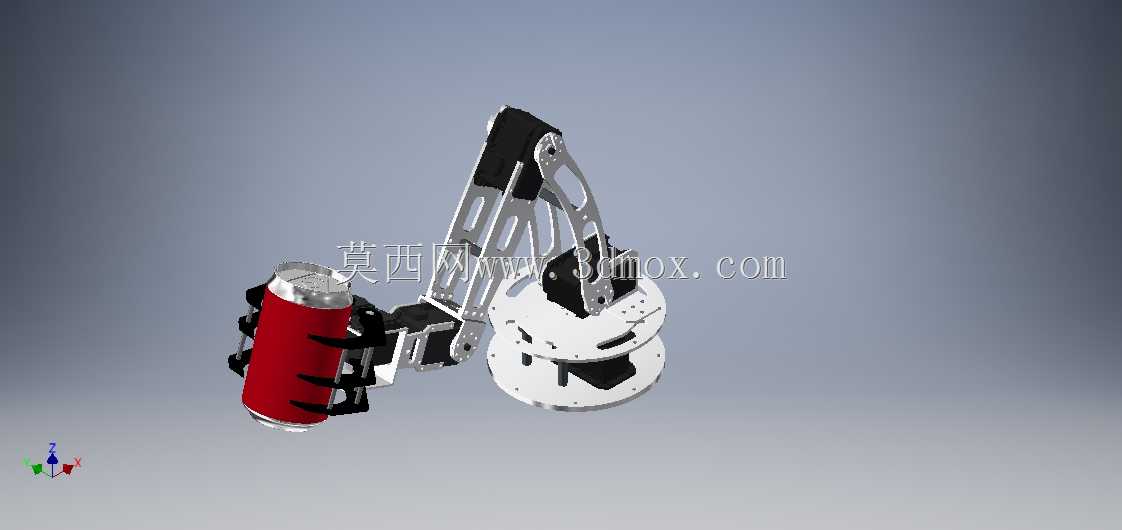

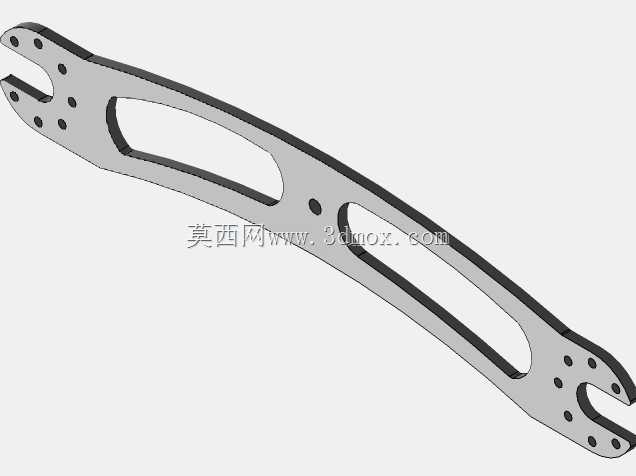

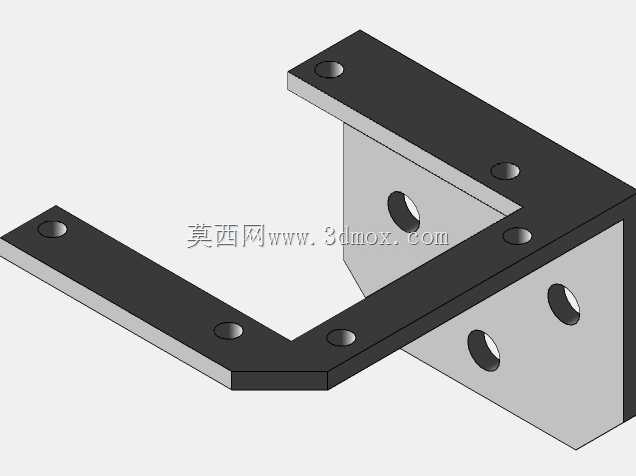

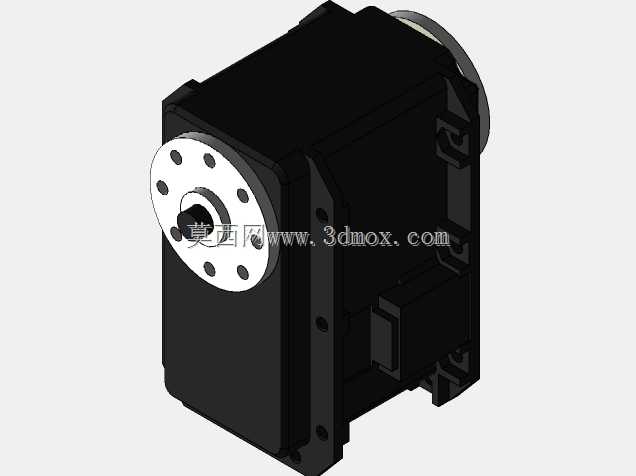

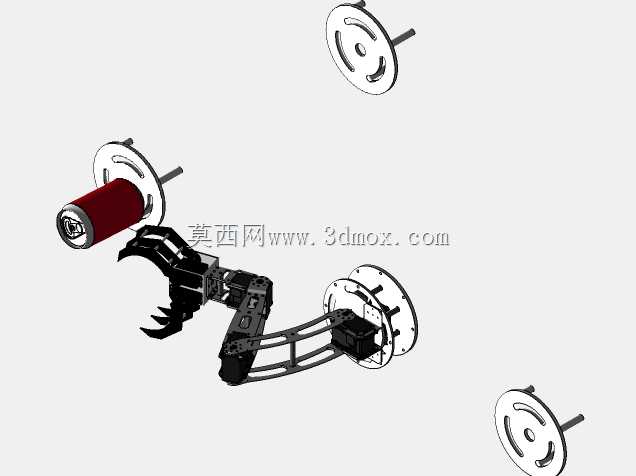

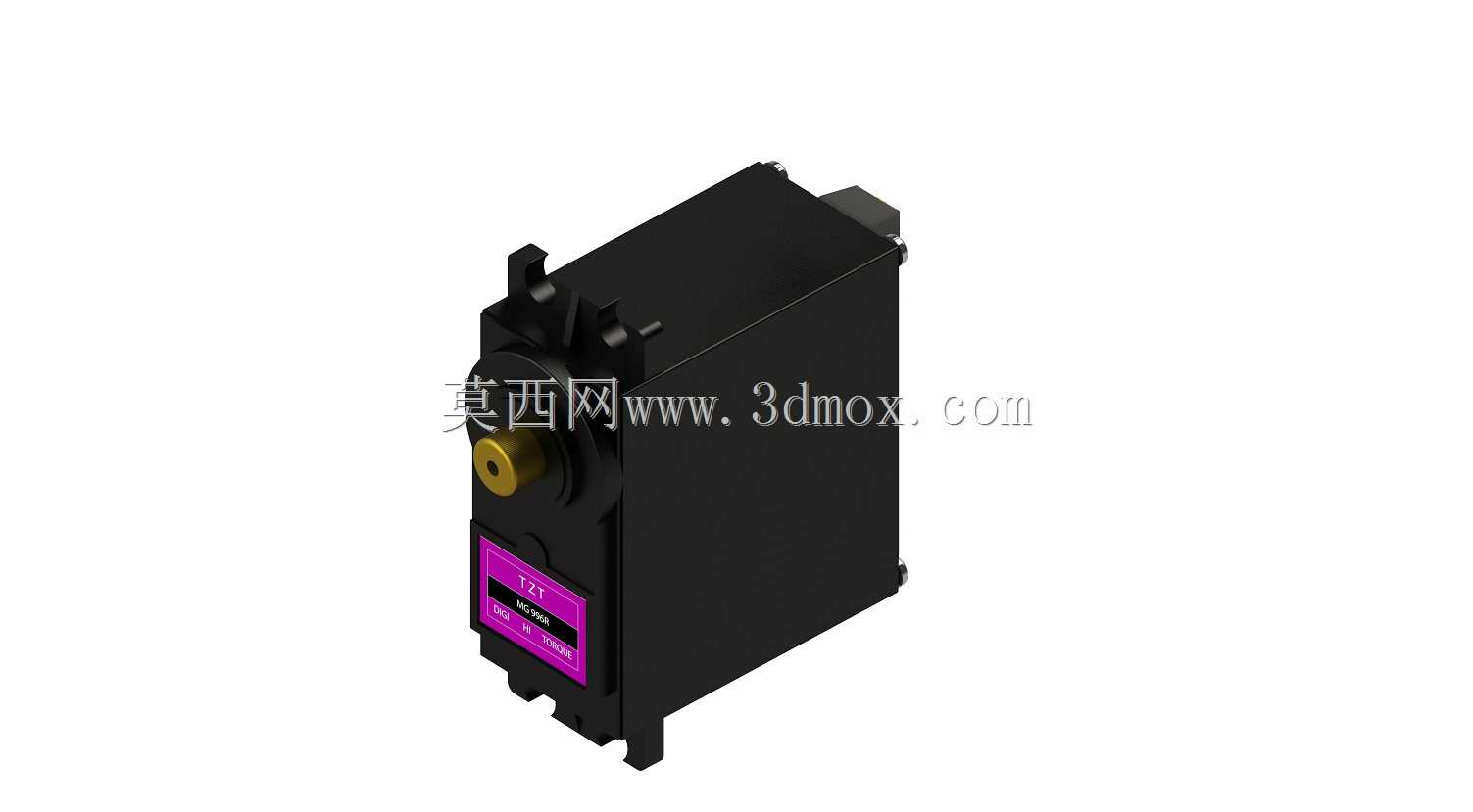

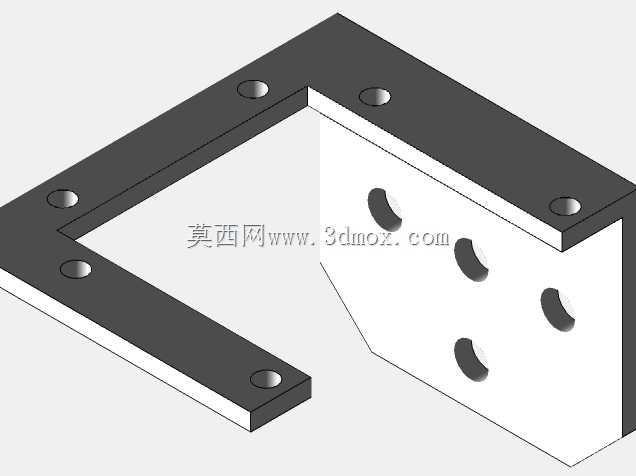

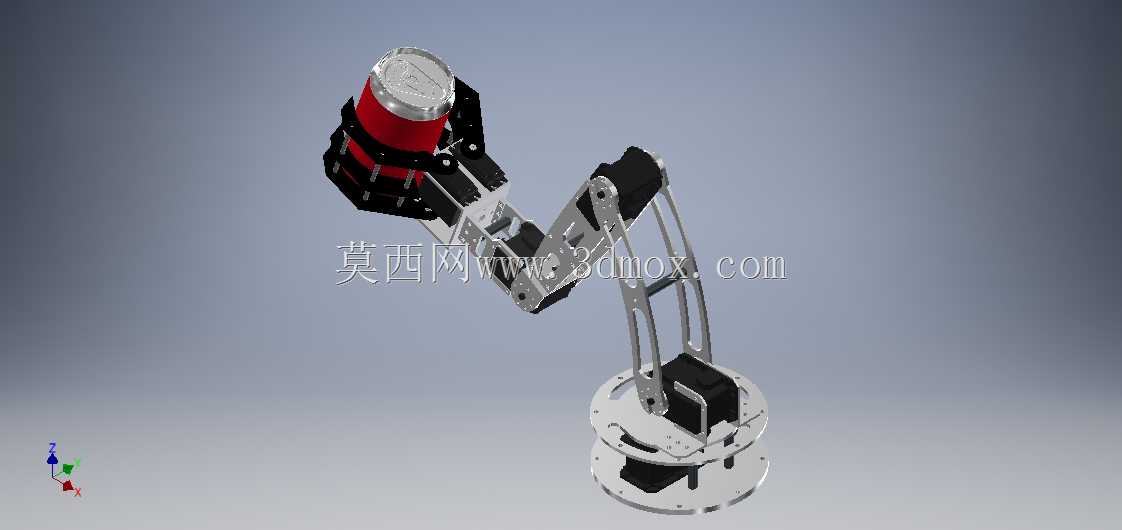

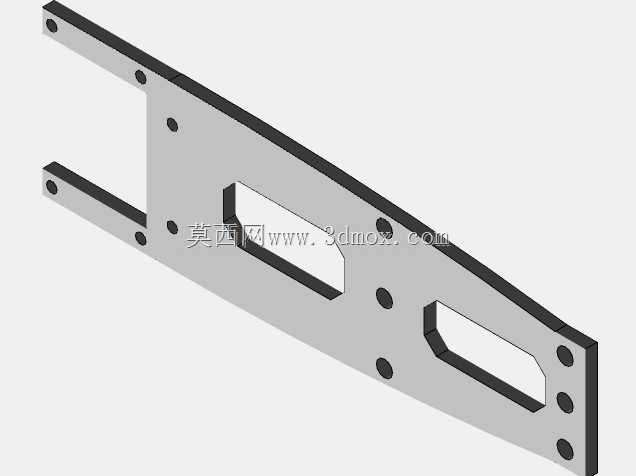

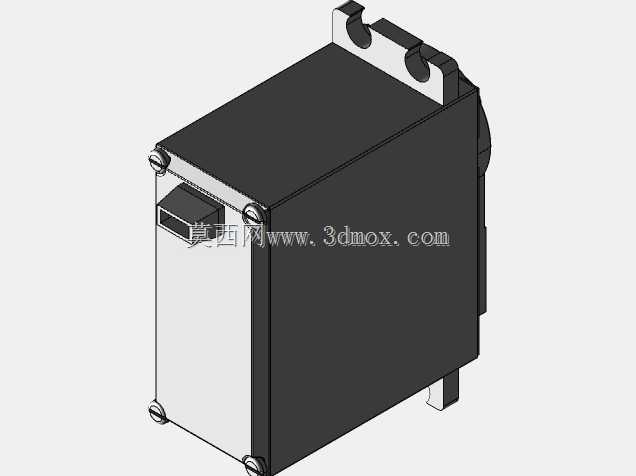

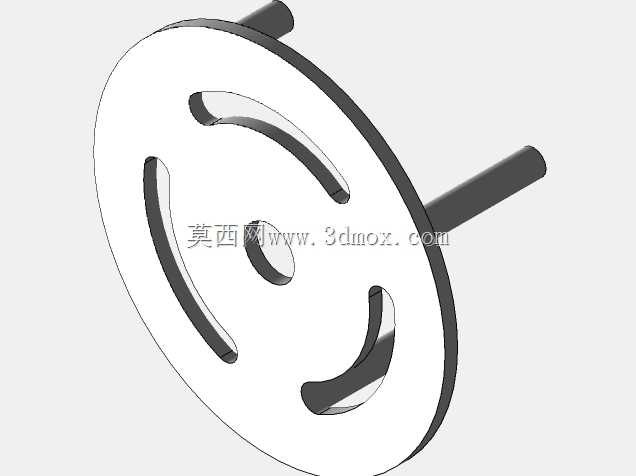

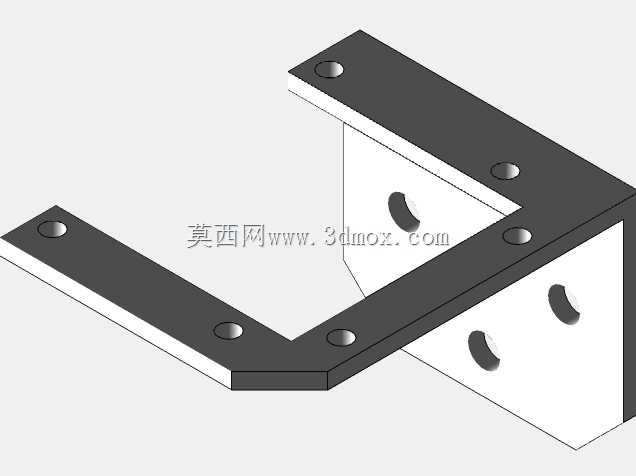

这款四自由度带夹持器的机械臂，在小型自动化作业场景里适配性极强，常见于教学实验台搭建、轻工产线小件分拣、实验室样品转运这类对作业半径和负载要求适中的工位。从结构布局来看，底座采用圆盘式安装结构，安装面预留了多组沉头固定孔位，可直接固定在铝型材工作台或钢制安装基板上，底座内部预留了走线空腔，能容纳关节舵机或伺服电机的动力线与信号线，避免线缆外露干涉关节转动。大臂与小臂采用镂空式钣金拼接结构，在保证结构刚性的前提下尽可能降低了运动部件自重，减少关节驱动端的负载冗余，臂段的连接关节处采用翻边轴承配合止推垫片的结构，既可以承受径向负载，也能抵消臂段伸展时产生的轴向倾覆力矩，长时间往复转动也不会出现关节松旷的问题。末端夹持器采用双指对夹式结构，指面贴附防滑橡胶垫，可适配圆柱型、方型等不同外形的小件抓取，夹持行程可通过指根处的调节螺钉进行调整，能覆盖常见的小型工件、容器的夹持需求，夹持力可通过驱动端的输出参数进行匹配，避免夹损易碎工件或者夹持力度不足导致工件脱落。设计过程中对各关节的转动范围做了机械限位，底座回转关节可实现近360度的水平回转，大臂俯仰关节、小臂俯仰关节以及腕部旋转关节的转动范围都经过运动仿真校核，全行程运动过程中不会出现臂段干涉、线缆拉扯的问题，各关节的驱动元件安装位都做了标准化适配设计，可根据实际负载需求更换不同扭矩的驱动部件，不需要对主体结构做大规模修改。从安装边界来看，整机收拢状态下占地范围不超过底座圆盘直径，完全伸展后作业半径可覆盖底座周边一定范围的环形作业区域，整体高度适配常规工作台的操作高度，不需要额外加高安装基座即可直接对接常规产线的作业面，夹持器末端可根据作业需求更换不同的指型结构，拓展吸附、钩取等不同的末端执行功能，适配更多样的作业场景。
