轻便摩托米纳雷利动力输出花键轴结构

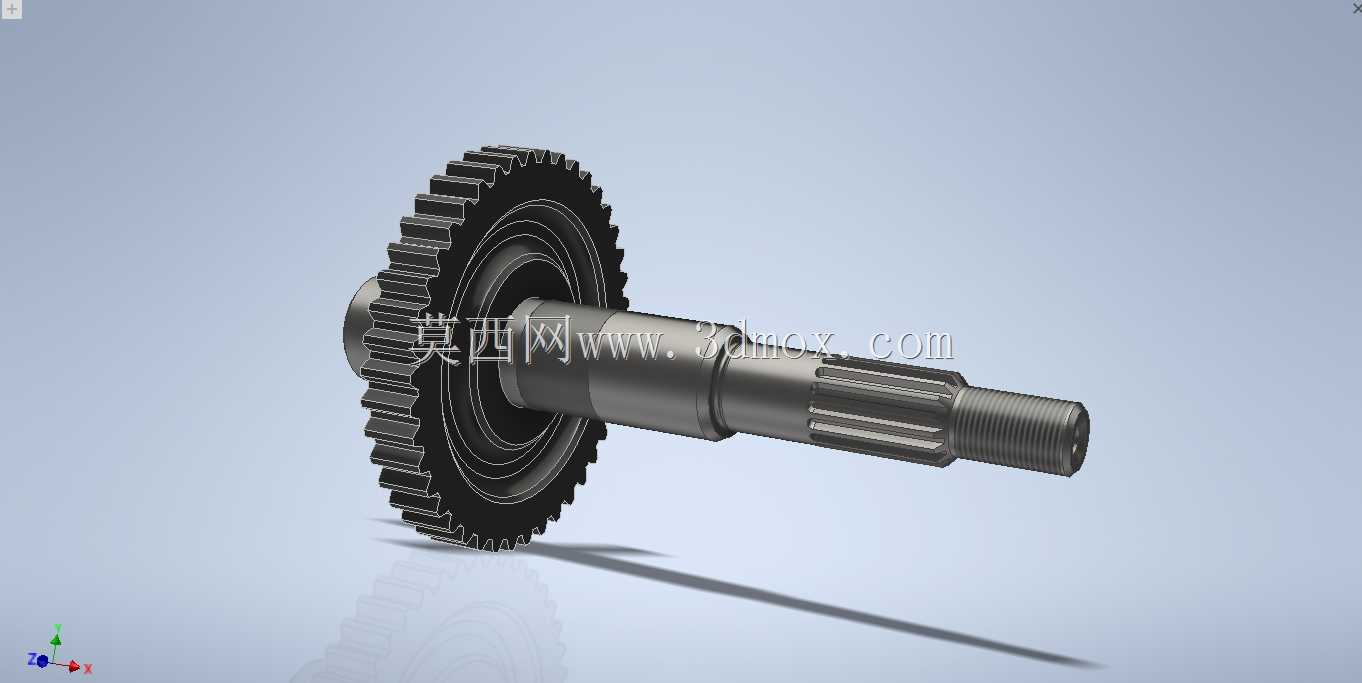

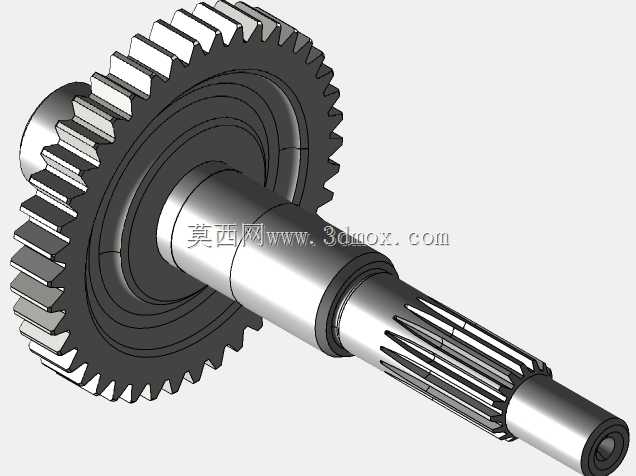

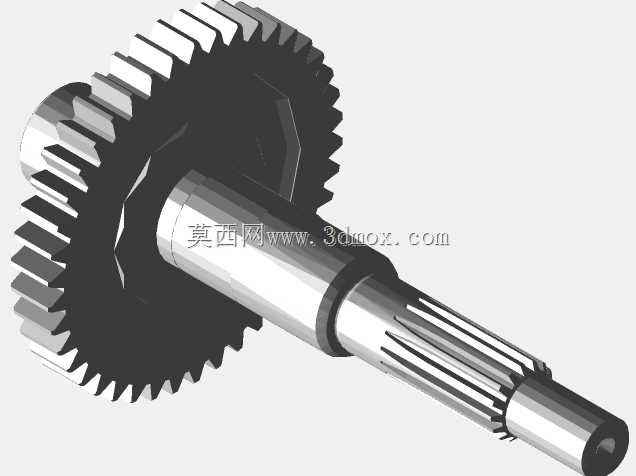

　　在两轮动力机械的传动系统中，输出轴是衔接变速机构与末端传动的核心承载部件，这款适配米纳雷利动力单元的输出轴，主要面向小排量轻便摩托、入门级场地赛车以及改装踏板车的动力传递场景，承担着将变速副轴的扭矩稳定传递至后轮驱动组件的核心作用，在高转速、频繁变载荷的工况下，需要同时兼顾扭转强度、齿面耐磨性以及装配同轴度的多重要求。从实际装车的功能逻辑来看，该轴集成了传动齿轮与花键连接段，轴体上的大直径斜齿齿轮直接与变速机构的中间轴常啮合齿轮配合，将发动机曲轴输出的经过变速后的扭矩承接过来，轴端的外螺纹段用于锁紧后轮驱动链轮或者皮带轮的固定螺母，中间的花键段则与传动轮毂的内花键配合，保证扭矩传递过程中无相对滑动，同时允许装配时的轴向微调，

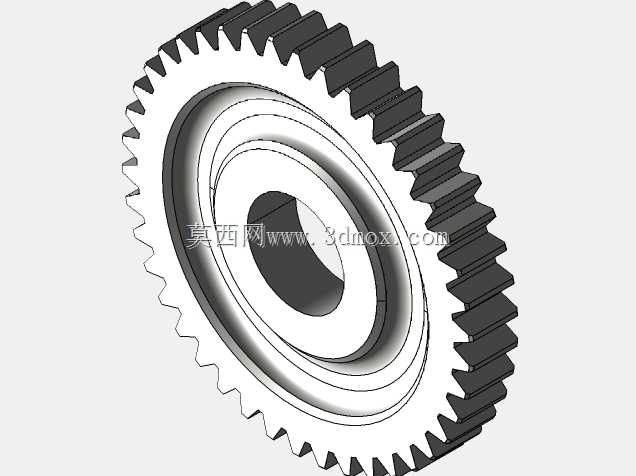

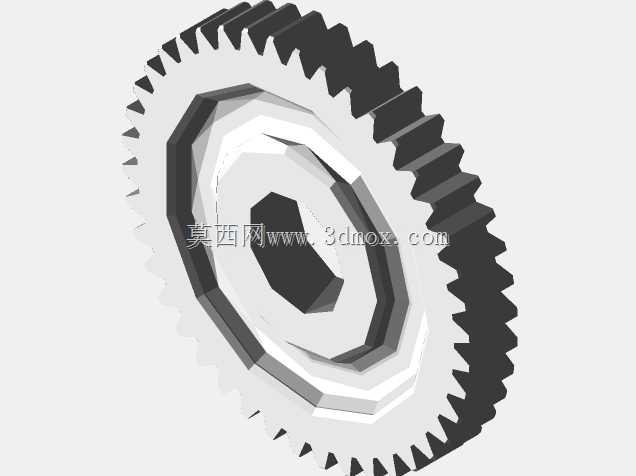

　　适配不同厚度的传动垫片与锁紧结构。设计过程中首先要确定的是轴系的支撑跨距，两个轴承安装位的间距直接决定了轴的抗弯刚度，这款轴的轴承位采用了阶梯轴设计，靠近齿轮侧的轴承位直径更大，用于承受齿轮啮合产生的径向力与轴向分力，远离齿轮侧的轴承位直径稍小，既可以减少轴体的整体重量，也能适配箱体端盖的密封结构尺寸，避免轴径过大导致的密封件摩擦阻力升高。齿轮部分的参数选择需要匹配米纳雷利6s动力单元的原厂变速比，齿顶圆、齿根圆以及齿向修形量都要和原厂箱体的中心距匹配，保证啮合侧隙在0.1到0.2毫米的合理区间，既不会因为侧隙过小导致热态下卡齿，也不会因为侧隙过大产生传动异响与冲击。花键段采用的是矩形花键结构，相比渐开线花键，

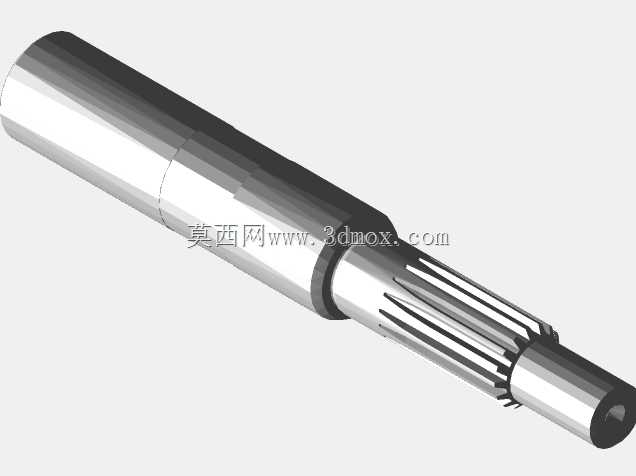

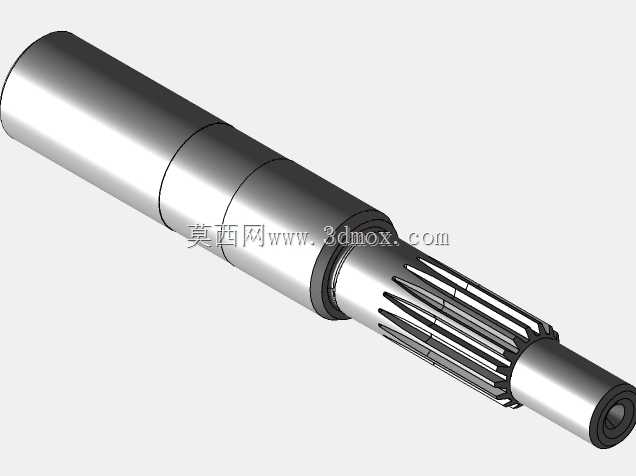

　　矩形花键的加工难度更低，对中小扭矩的两轮车传动场景来说完全满足强度要求，花键的大径、小径以及键宽公差都按照过渡配合设计，装配时可以通过铜棒轻敲装入，长期使用后也不会出现松旷问题。轴端的螺纹段需要预留足够的螺纹旋合长度，一般要达到螺纹公称直径的1.2倍以上，保证锁紧螺母在承受冲击载荷时不会松脱，螺纹末端还设计了退刀槽，避免螺纹加工时出现牙型不完整的问题，同时退刀槽的圆角半径要控制在0.5毫米以上，减少应力集中，避免高转速下从退刀槽位置发生断裂。从安装边界来看，该轴的总长度需要适配原厂变速箱的箱体深度，齿轮的安装位置要保证啮合时齿面的接触斑点沿齿长方向不小于70%，沿齿高方向不小于50%，两个轴承位的同轴度公差要控制在0.02毫米以内，否则会导致轴承运转时出现偏磨，大幅缩短轴承使用寿命。轴体的材质一般选用20CrMnTi合金结构钢，经过渗碳淬火处理后，表面硬度可以达到HRC58-62，芯部硬度保持在HRC30-40，既保证了齿面与花键表面的耐磨性，也让轴芯具备足够的韧性，能够承受突然的冲击载荷。在实际装配过程中，需要先将加热后的齿轮压装到轴体的齿轮定位轴肩处，保证齿轮端面与轴肩完全贴合，无间隙存在，之后再依次装入轴承、挡圈、密封组件，最后装入箱体时要注意轴端的螺纹段不能磕碰，避免螺纹损伤导致螺母无法旋入。针对改装场景下的动力提升需求，这款轴的结构也预留了一定的强度冗余，原厂设计的安全系数可以达到1.8以上，即使发动机动力提升20%左右，

　　也不会出现轴体扭转变形或者断齿的问题。轴体上的各个阶梯轴肩都设计了过渡圆角，避免直角台阶带来的应力集中，圆角的大小根据轴径的变化量调整，轴径差越大的位置，过渡圆角的半径也相应增大，从结构上减少疲劳断裂的风险。齿轮部分的齿端做了倒角处理，方便装配时与配对齿轮顺利啮合，也减少了换挡或者启动时的齿端冲击。花键段的起始位置也做了导入倒角，装配时不需要精确对准花键齿位，就可以顺利将传动轮毂推入，提升装配效率。在日常维护场景中，该轴的磨损主要集中在齿面、花键齿面以及轴承位三个位置，齿面磨损超过0.3毫米时就需要更换，花键侧隙超过0.2毫米时会出现传动松旷，轴承位如果出现磨损台阶会导致轴承内圈跑圈，这时候也需要更换轴体。
