空心圆柱型发动机活塞销结构设计

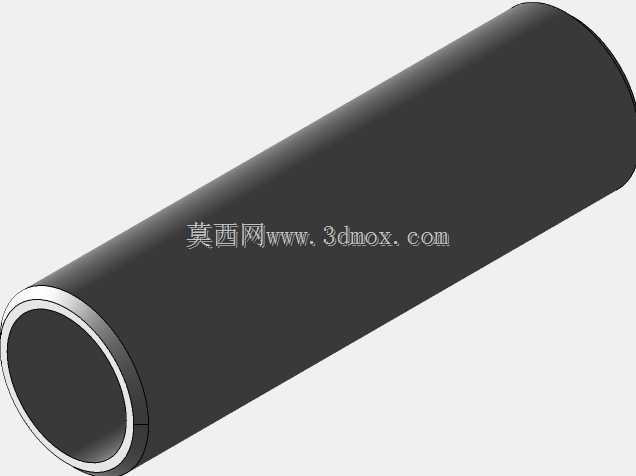

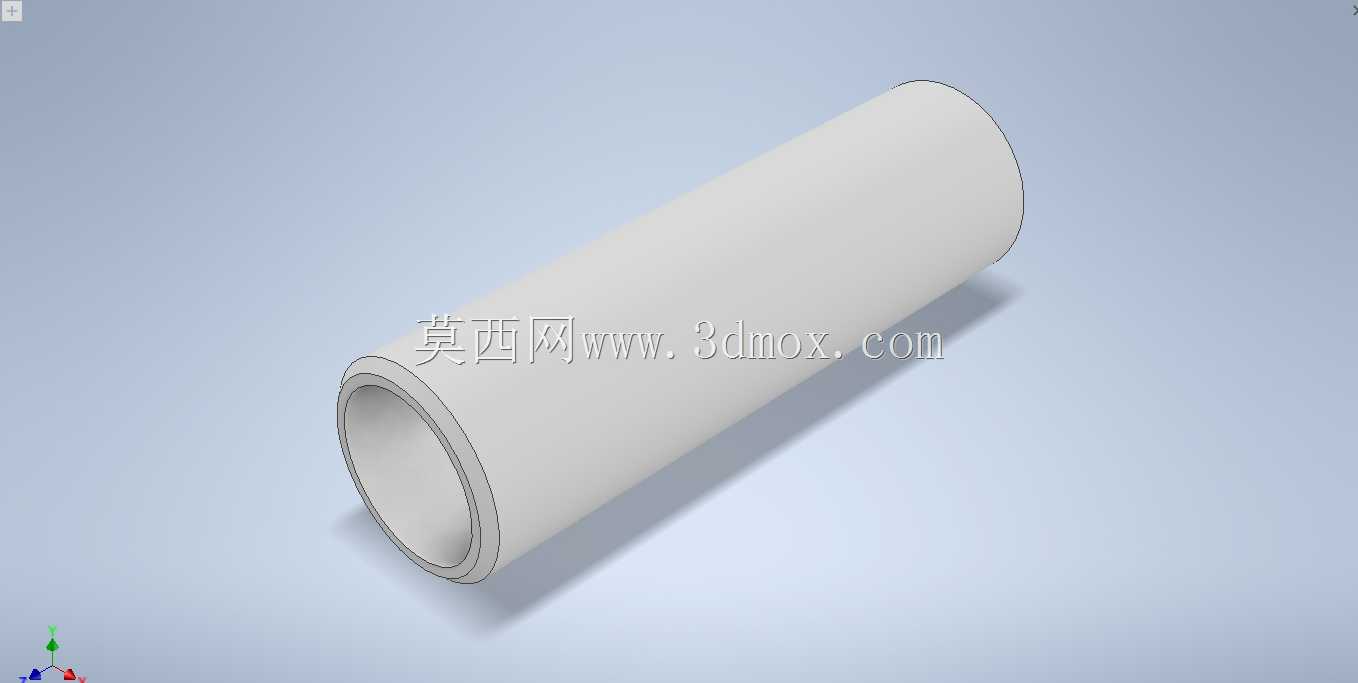

　　在往复式内燃机的动力传递链路里，活塞销是衔接活塞与连杆的核心受力构件，其结构合理性直接决定了动力输出的平顺性与高负荷工况下的运行寿命，不管是大排量场地赛车的高转速动力单元，还是小排量轻便摩托车的民用通勤动力总成，活塞销的设计都需要在强度、重量、转动灵活性三者之间找到最优平衡点。这款空心圆柱结构的活塞销，采用等外径空心贯通式设计，整体为规则回转体结构，外圆面全程做高精度磨削处理，表面粗糙度控制在满足高速滑动摩擦的要求范围内，两端内孔边缘做圆弧过渡倒角，既可以消除装配过程中的锐边刮伤风险，也能减少应力集中带来的疲劳断裂隐患。从实际装机的应用场景来看，这类小直径活塞销多用于小排量单缸风冷发动机，适配米纳雷利、代托纳系列的小排量动力平台，

　　在高转速工况下，活塞需要承受每秒数十次的往复交变载荷，活塞销作为活塞与连杆之间的铰接支点，既要传递活塞顶部燃气爆发产生的巨大推力，还要允许连杆在活塞往复运动过程中完成小角度的摆动，因此其外圆面与活塞销座孔、连杆小头衬套之间的配合间隙需要严格控制，间隙过大会导致运转过程中产生冲击异响，加速配合面的磨损，间隙过小则会在热机状态下出现卡滞，引发拉缸甚至活塞碎裂的严重故障。在设计思路上，采用空心结构并非单纯为了减重，活塞销在工作过程中会持续承受交变弯曲载荷与剪切载荷，空心结构的截面惯性矩在同等重量下远高于实心结构，能够在降低往复运动惯量的同时保证足够的抗弯强度，减少高转速下活塞组的往复惯性力，降低曲轴连杆机构的整体负荷，

　　对于追求高转速动力输出的赛车类动力单元来说，每减少一克往复运动质量，都能带来油门响应速度的直观提升。从安装边界来看，这款活塞销的外圆直径为10mm，长度尺寸需要匹配对应活塞的销座间距，装配时通常采用全浮式安装方案，即发动机正常工作温度下，活塞销既可以在连杆小头衬套内转动，也可以在活塞的销座孔内缓慢转动，这样的设计能够让活塞销的外圆面均匀磨损，大幅延长使用寿命，两端需要搭配专用的活塞销卡环进行轴向限位，防止活塞销在运转过程中轴向窜出刮伤气缸壁。在实际的结构验证过程中，这类空心活塞销的壁厚设计是核心难点，壁厚过薄会导致高负荷下出现弯曲变形，引发销座孔偏磨，壁厚过大则会失去空心结构的轻量化优势，因此在建模阶段需要完成多轮的有限元受力仿真，

　　模拟燃气爆发最大压力、最高转速惯性力叠加的极端工况，校核不同截面位置的应力分布，确保应力峰值低于材料的疲劳极限，同时还要校核活塞销的弯曲变形量，避免变形量过大导致连杆小头的润滑条件恶化。从润滑路径来看，活塞销的润滑通常依靠曲轴飞溅的机油，通过活塞销座上的油孔进入配合间隙，空心的内孔腔道还可以作为临时的储油空间，在发动机急加速工况下保证配合面不会出现缺油干磨的情况，内孔的加工精度虽然不需要达到外圆面的级别，但内孔表面的氧化皮与加工毛刺必须彻底清理，避免运转过程中脱落的金属碎屑进入配合面引发磨粒磨损。在适配不同机型的时候，活塞销的端面倒角尺寸、内孔直径都需要根据对应机型的压缩比、最高转速、爆发压力参数做针对性调整，比如用于竞赛用途的机型，会适当减薄壁厚来进一步降低往复惯量，同时选用更高强度的合金钢材并做表面渗碳处理，提升表面硬度与芯部韧性，而民用通勤机型则会适当增加壁厚，提升冗余强度，降低对维护保养的要求，适应更宽泛的使用工况。
