越野摩托车KTM SX65活塞应力分析模型

　　小排量越野摩托车的动力核心部件中，活塞是直接承受燃烧爆发压力、完成热能到机械能转换的关键往复运动件，针对高转速工况下的活塞结构强度校核，是动力开发环节中绕不开的核心步骤。这款适配2009至2020款KTM SX65车型的活塞分析模型，针对该车型10750rpm额定工作转速的工况特性，完成了冲程阶段压力负载下的结构应力分布仿真，能够直观呈现活塞在极端工作状态下的应力集中区域，为结构优化、材料选型提供量化的参考依据。

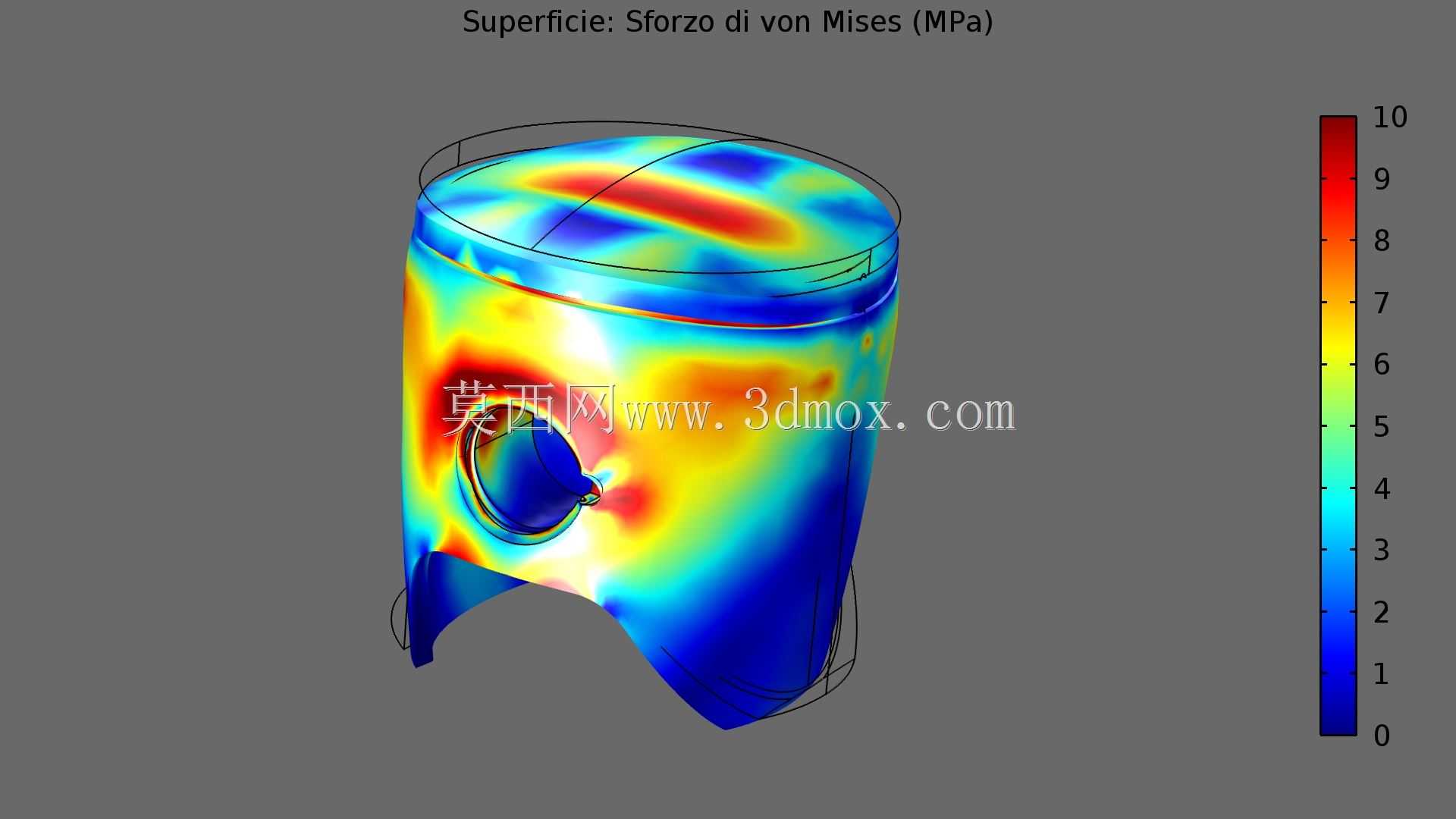

　　从实际赛事应用场景来看，SX65作为青少年入门级越野赛事的常用车型，动力单元长期处于高负荷、高转速的交变工作状态，活塞需要在毫秒级的工作循环内，反复承受燃烧室内最高近10MPa的爆发压力冲击，同时还要承受往复运动产生的惯性力、活塞销传递的侧向挤压力，以及高温燃气带来的热应力耦合作用。常规的静态结构校核很难覆盖多物理场耦合下的真实受力状态，而通过有限元仿真完成的米塞斯应力分布呈现，能够精准定位活塞顶面、销座、裙部下端等位置的应力峰值区域，避免台架试验阶段出现活塞开裂、裙部拉伤、销座断裂等失效问题。

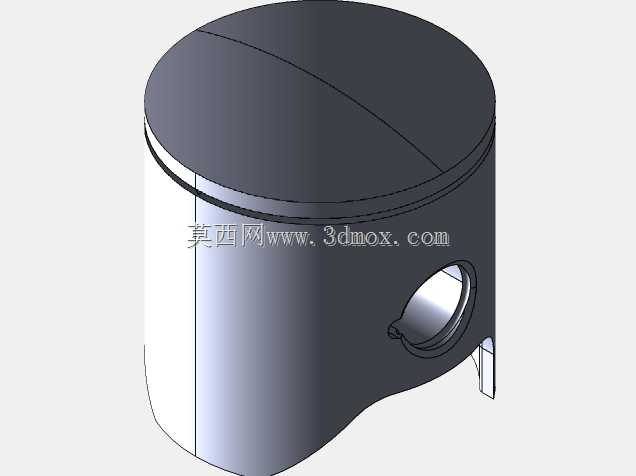

　　从功能特性来看，这款二冲程发动机活塞采用了典型的高转速机型设计取向：活塞顶面做了适配燃烧室形状的轮廓设计，保证压缩比符合动力输出标定要求；销座位置做了加强筋过渡处理，分散活塞销传递的交变载荷；裙部采用了变椭圆型线设计，在保证往复运动导向精度的同时，减少冷态敲缸、热态胀缸的概率；活塞环槽位置的尺寸精度直接影响燃烧室密封性，是控制窜气量、维持缸压稳定的关键结构。仿真结果中显示的顶面局部高应力区域，正好对应燃烧室内火焰传播的主冲击方向，这一区域的应力峰值如果超过材料的屈服极限，就会在长期交变载荷下出现疲劳裂纹，最终导致活塞击穿失效。

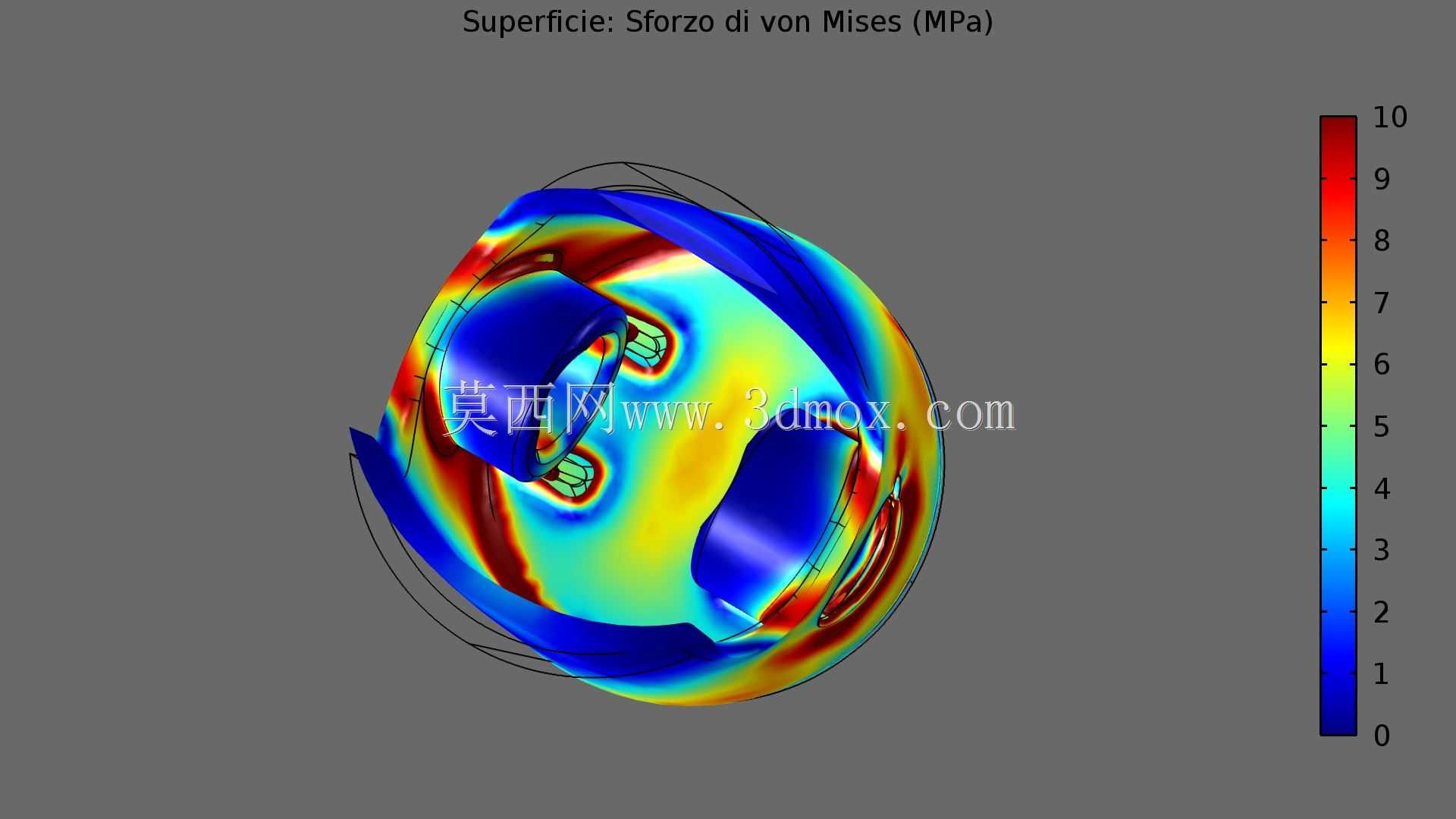

　　从设计思路的角度出发，小排量高转速越野摩托车的活塞设计，需要在轻量化和结构强度之间找到精准的平衡点：过重的活塞会增大往复惯性力，不仅会提升曲轴连杆机构的负荷，还会限制发动机最高转速的提升，直接影响车辆的动力响应速度；但过度减重又会削弱结构强度，导致高负荷下的失效风险陡增。这款活塞的结构设计通过裙部局部减薄、非受力区域挖空、应力集中区域做圆角过渡的方式，在控制整体重量的前提下，保证了核心受力位置的结构强度，仿真得到的应力分布数据也验证了这一设计思路的合理性，大部分区域的应力值都控制在材料许用应力范围内，仅在销座与裙部连接的局部位置存在小幅应力集中，可通过微调圆角半径进一步优化应力分布。

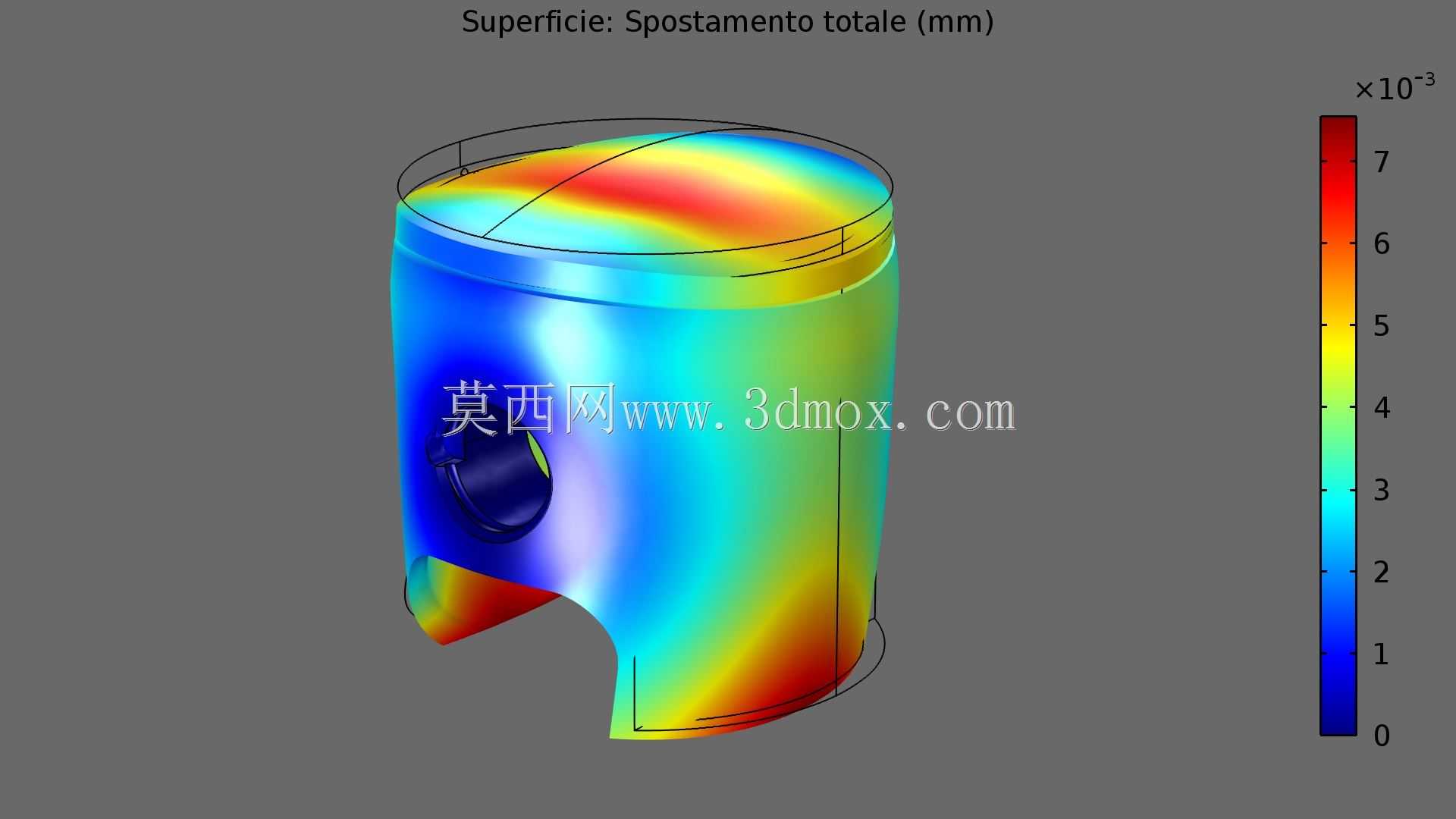

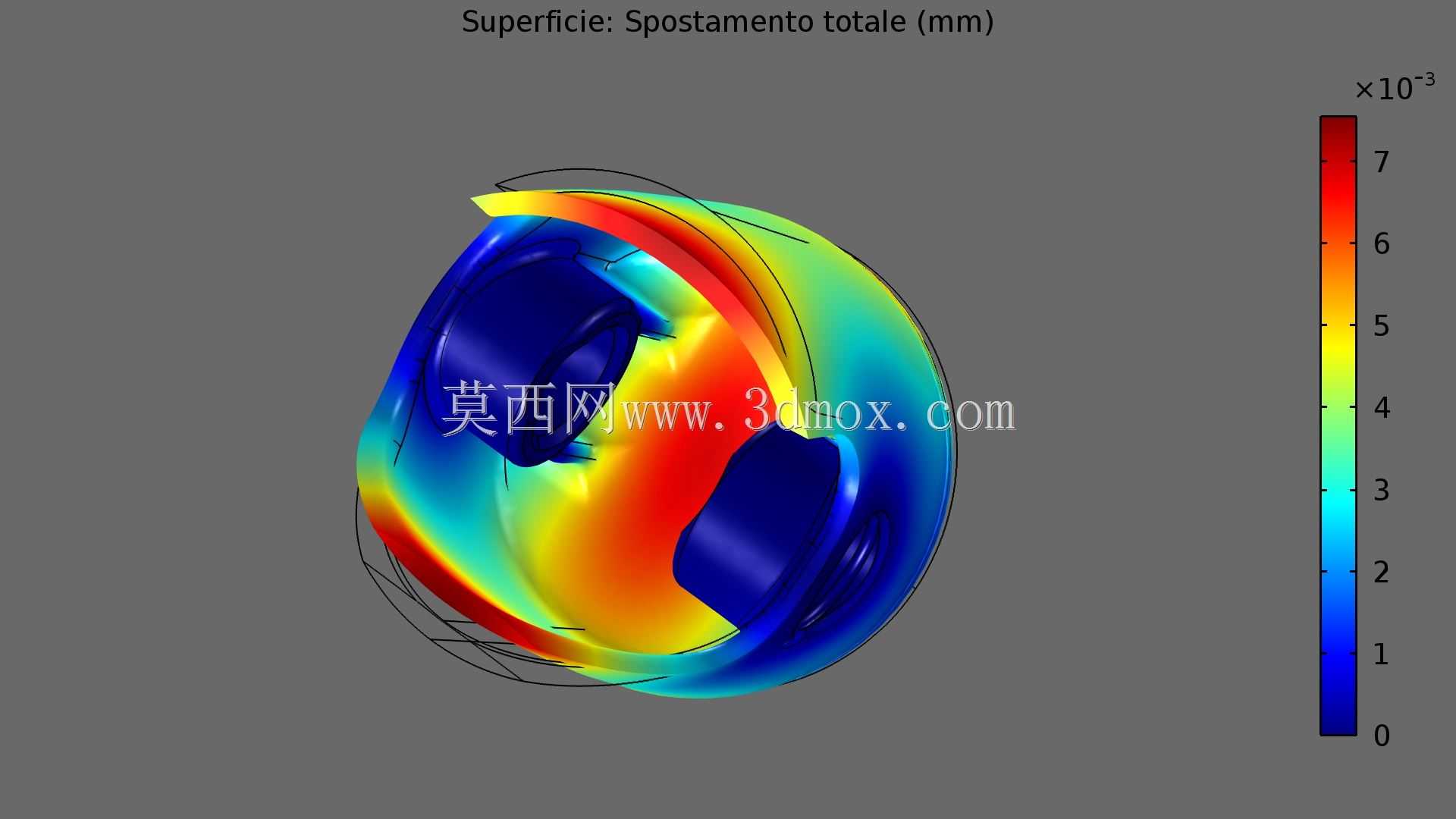

　　从安装边界与尺寸配合来看，这款活塞与缸套的配合间隙需要严格控制在标定公差范围内，间隙过大会导致活塞敲缸、密封性下降，间隙过小则会在热态下出现胀缸拉缸的故障；活塞销与销座、连杆小头的配合需要满足高精度的间隙要求，保证润滑油脂能够形成稳定的油膜，减少磨损；活塞环的开口间隙、侧隙也需要匹配活塞的热膨胀系数，避免热态下活塞环卡滞导致的密封失效。在三维建模过程中，这些配合尺寸的公差带设定都需要结合仿真得到的热变形、受力变形数据进行修正，保证全工况下的配合状态处于合理区间。

　　对于从事小排量内燃机设计、越野摩托车动力改装的结构工程师而言，这类带应力仿真结果的活塞模型，能够帮助设计人员快速理解高转速活塞的受力逻辑，在全新开发同类型活塞产品时，可以参考其应力分布规律优化结构设计，减少反复台架验证的周期，降低开发成本。尤其是在越野赛事的动力改装场景中，很多改装方案会通过提升压缩比、调整点火提前角的方式提升动力输出，这会进一步增大活塞承受的爆发压力，参考这类仿真分析的结果，可以针对性地对活塞高应力区域做强化处理，避免改装后出现活塞失效的故障，保障动力单元在赛事中的可靠性。
