220mm规格摩托车浮动制动盘结构设计

　　这款220mm浮动制动盘主要适配小排量轻便摩托车的前轮制动系统，最初针对特定车型的前轮安装位开发，核心安装孔位的轴间间距设定为48mm，可直接匹配对应车型的轮毂安装法兰，也可通过调整安装孔位参数适配更多同尺寸轮组的轻型两轮车辆。浮动式制动盘的结构设计核心是将摩擦工作环与中心安装座做分体式连接，两者之间通过带衬套的连接销实现浮动连接，这种结构能避免制动过程中摩擦片受热膨胀产生的热应力传递到中心安装座，减少制动抖动与热变形带来的制动力衰减问题，同时在车辆经过颠簸路面时，浮动结构可抵消轮组跳动带来的制动盘偏摆，让制动片与摩擦面始终保持均匀贴合，提升制动线性度。

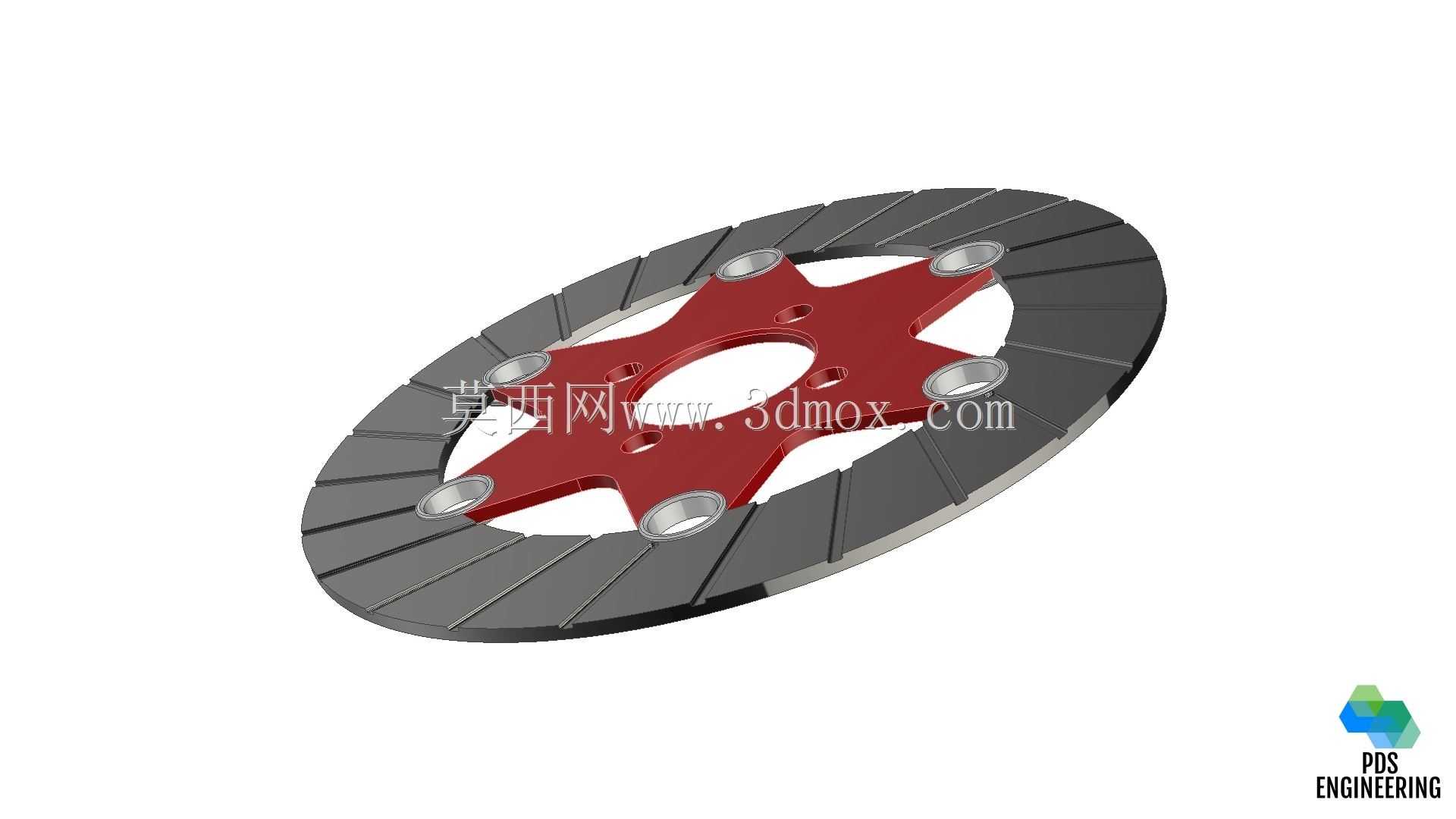

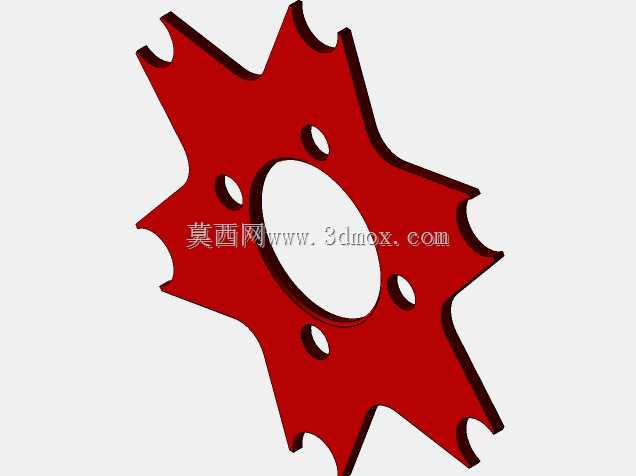

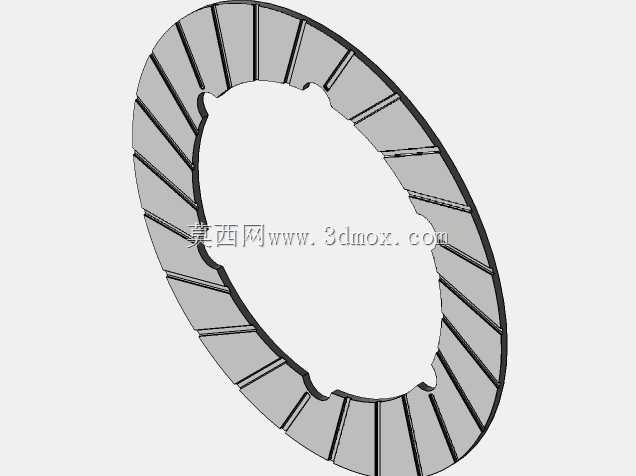

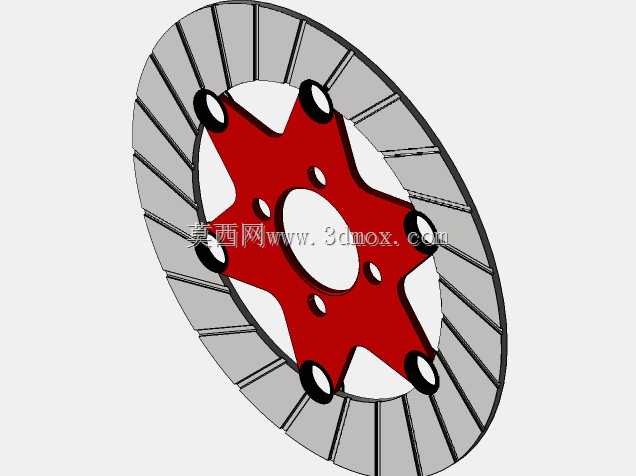

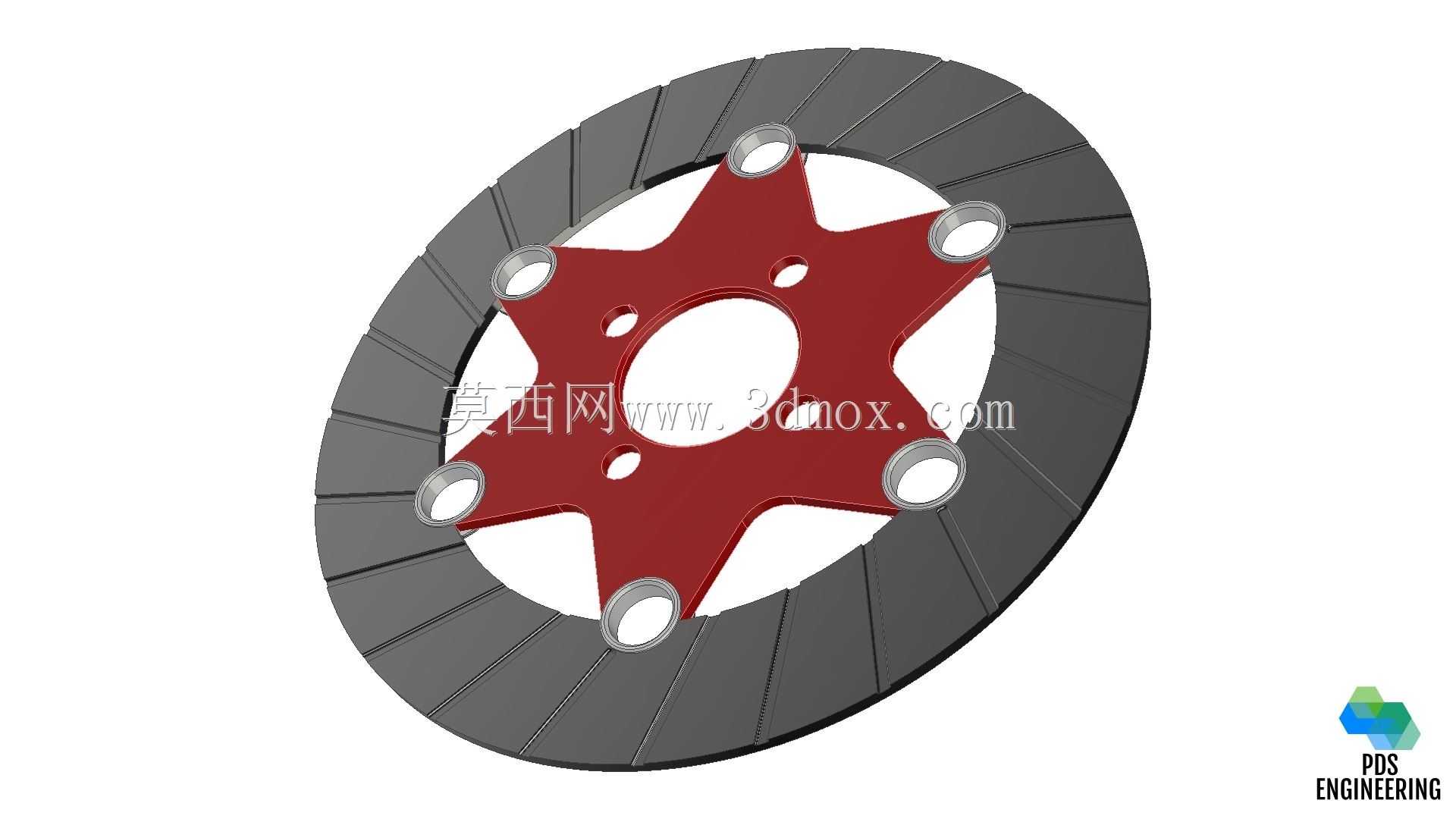

　　从结构细节来看，外围的摩擦工作环采用分段式通风槽设计，圆周方向均匀分布的径向开槽一方面可以在制动时快速排出摩擦产生的磨屑，避免磨屑夹在制动片与盘体之间造成制动异响与异常磨损，另一方面开槽形成的通风通道可在盘体随车轮转动时带动空气流通，带走摩擦产生的热量，降低连续制动时的盘体温度，避免热衰退现象出现。摩擦环的材质选用高碳铸铁材质，具备足够的摩擦系数与耐磨性能，可承受频繁制动带来的高温与磨损，表面做了平整磨削处理，平面度控制在合理公差范围内，保证制动时的贴合度。中心的星形安装座采用轻量化的红色涂装金属材质，星形的镂空结构在保证安装强度的前提下尽可能降低了非摩擦区域的重量，减少轮端的簧下质量，提升车辆的操控响应性。中心的大直径通孔用于避让轮毂轴头，六个均匀分布的连接位通过带金属衬套的销钉与外围摩擦环连接，衬套可提供一定的径向与轴向浮动量，同时避免连接部位的硬接触磨损，延长部件使用寿命。

　　在实际应用场景中，这类小尺寸浮动制动盘多用于排量50cc级别的轻便摩托车，这类车辆日常行驶速度不高，但需要频繁在城市路况下启停制动，对制动部件的可靠性、抗热衰性能有明确要求。设计过程中首先确定了220mm的外径尺寸，这个尺寸可以匹配10-12英寸的摩托车前轮，在保证足够制动摩擦半径的前提下不会与前轮挡泥板、减震筒等周边部件产生干涉。安装孔位的48mm轴间间距是对应目标车型轮毂法兰的安装尺寸，设计时严格控制了安装孔的位置度公差，保证装车后制动盘的径向跳动量在允许范围内，避免制动时出现方向盘抖动、制动片偏磨等问题。分体式结构的连接销位置做了均匀分布设计，六个连接点均匀承受制动时的扭矩传递，避免单个连接点受力过大出现断裂风险，同时连接销的浮动量经过反复校核，既保证足够的浮动量抵消热变形与安装误差，又不会因为浮动量过大导致制动盘出现旷量异响。

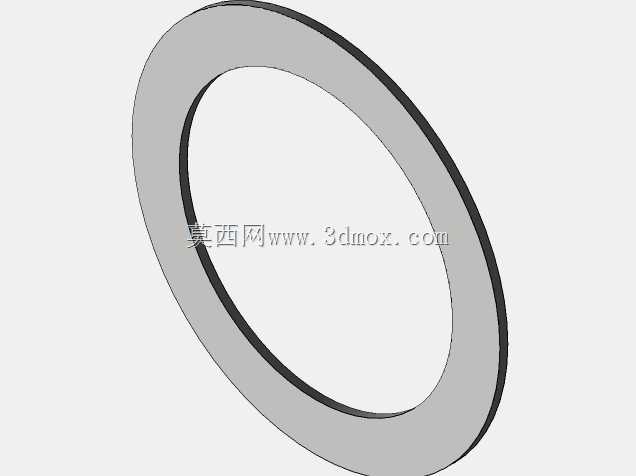

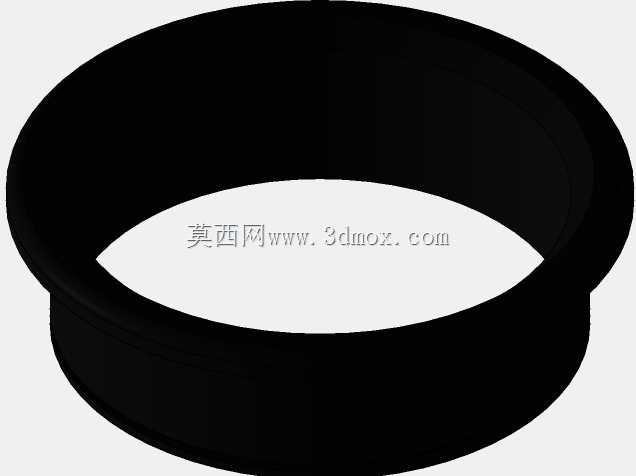

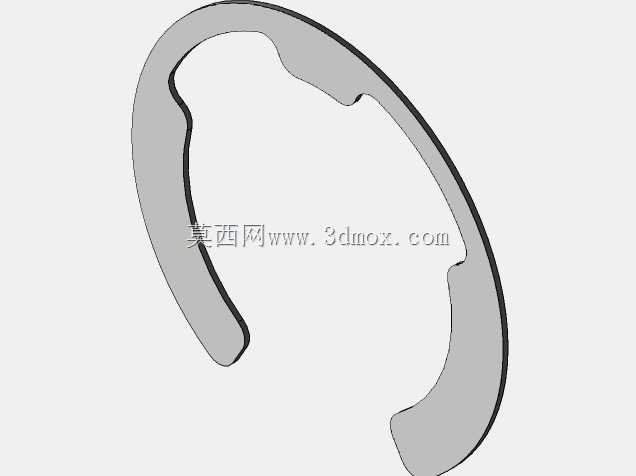

　　从建模设计的角度来看，这类制动盘的建模需要重点关注几个关键尺寸的公差配合：首先是摩擦环的厚度尺寸，需要匹配对应规格的制动片开档尺寸，保证制动片可以完全贴合摩擦面；其次是中心安装座的安装孔位置度，直接影响装车后的制动盘跳动量；还有连接销与安装孔的配合间隙，决定了浮动结构的实际工作效果。建模时需要分别建立摩擦环、中心安装座、连接衬套、连接销等单独零件，再完成虚拟装配，检查各部件之间的干涉情况，模拟制动时的受力状态，验证结构强度是否满足使用要求。对于需要改装适配其他车型的使用者，只需要调整中心安装座的安装孔位分布与中心轴孔尺寸，就可以快速完成同规格制动盘的适配改型，不需要重新设计外围的摩擦环结构，大幅提升了设计复用率。
