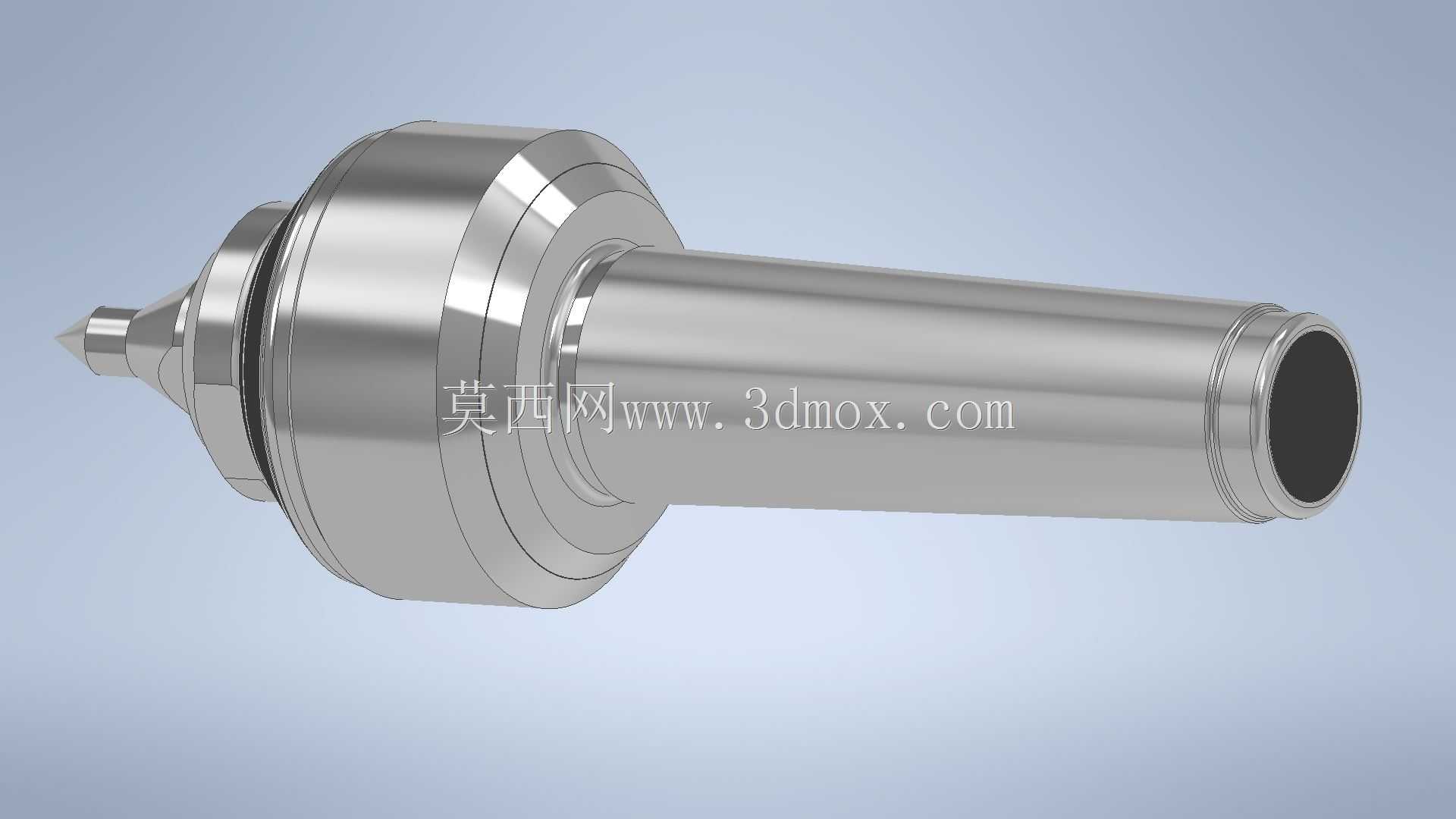

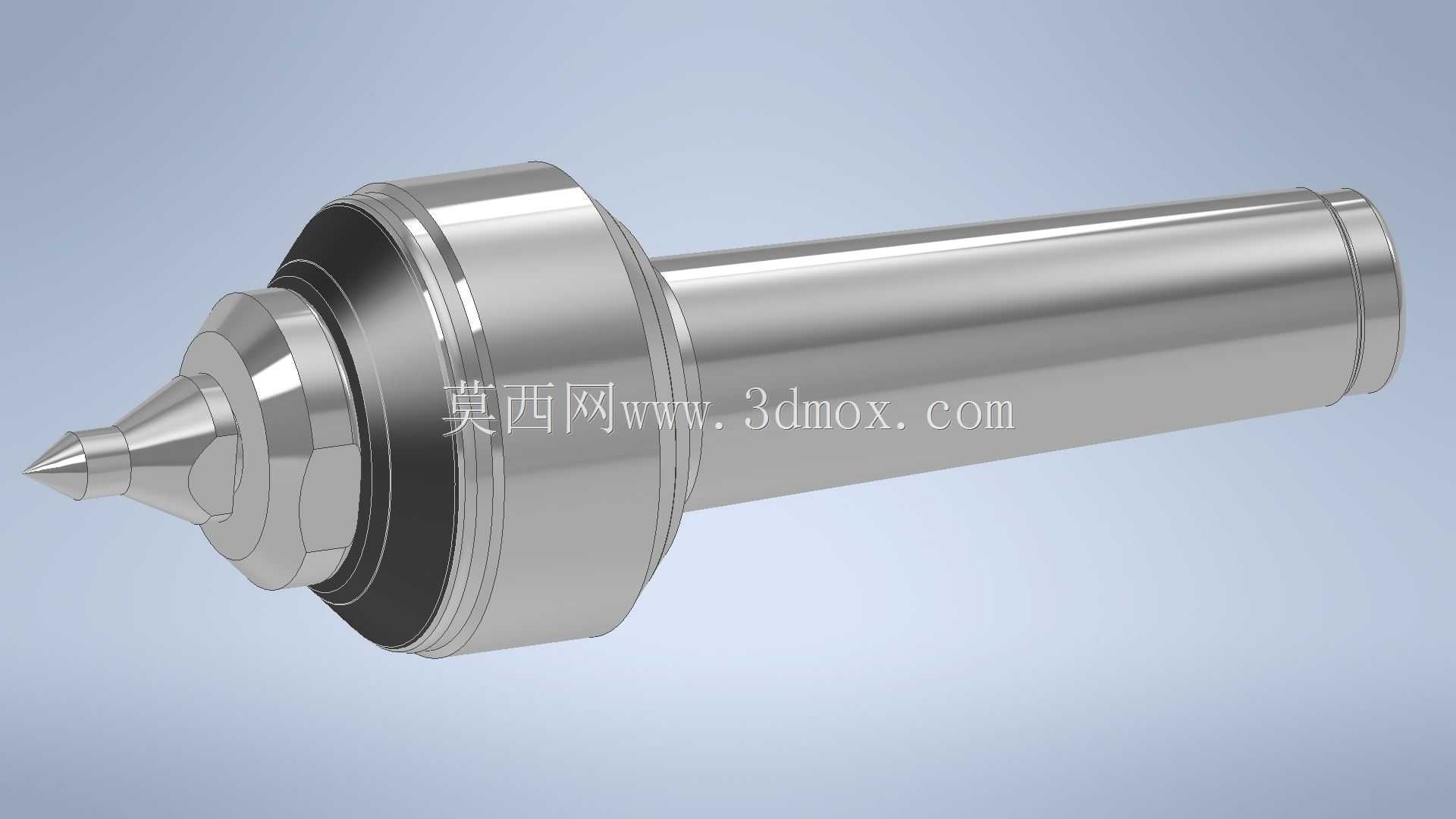

莫氏5号锥柄回转车床活动顶针结构

　　在普通卧式车床、外圆磨床的轴类零件加工场景中，这类莫氏锥柄回转顶尖是装夹环节不可或缺的核心工装，主要承担轴类工件端面的轴向顶紧定位作用，抵消切削过程中刀具施加的径向切削力带来的工件挠曲变形，保障长轴类零件加工时的同轴度与尺寸稳定性。区别于固定死顶尖，回转顶尖的内部集成了精密滚动轴承组，顶尖头部可随工件同步旋转，能大幅降低顶尖与工件中心孔之间的滑动摩擦，避免高速切削工况下中心孔出现烧蚀、磨损问题，既可以提升工件表面加工质量，也能延长顶尖本身的使用寿命。

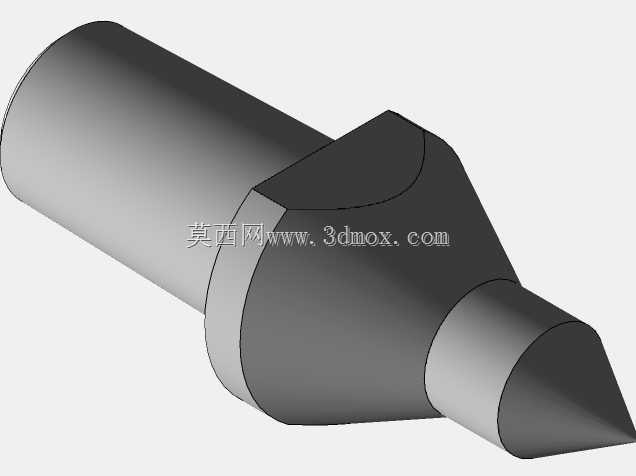

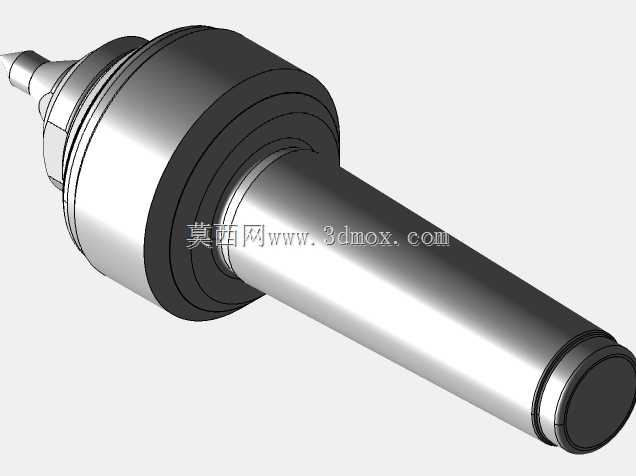

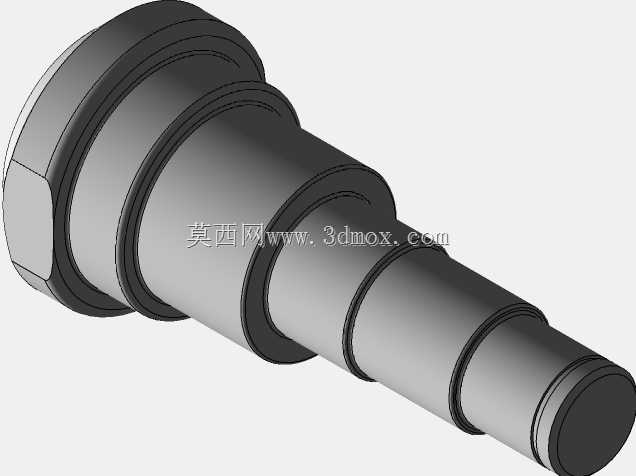

　　从结构设计逻辑来看，这款顶尖采用标准MT5莫氏锥柄作为安装接口，锥度为1:20，该规格锥柄适配主轴锥孔为莫氏5号的卧式车床、外圆磨床尾座，安装时依靠锥面的自锁特性实现定位紧固，无需额外的锁紧结构即可传递足够的轴向顶紧力，安装拆卸过程便捷，重复定位精度可控制在0.01mm以内，能够满足多数常规轴类零件的精加工精度要求。顶尖头部采用多段阶梯式收敛的尖顶结构，尖端角度匹配标准60度工件中心孔，接触面积合理，既能保证顶紧时的定位精度，也能避免尖端应力过于集中导致的工件中心孔压溃变形；头部与柄部之间设置了多层密封结构，可阻挡切削液、金属切屑进入内部轴承腔，防止轴承出现卡滞、磨损过快的问题，适配湿式切削的加工工况。

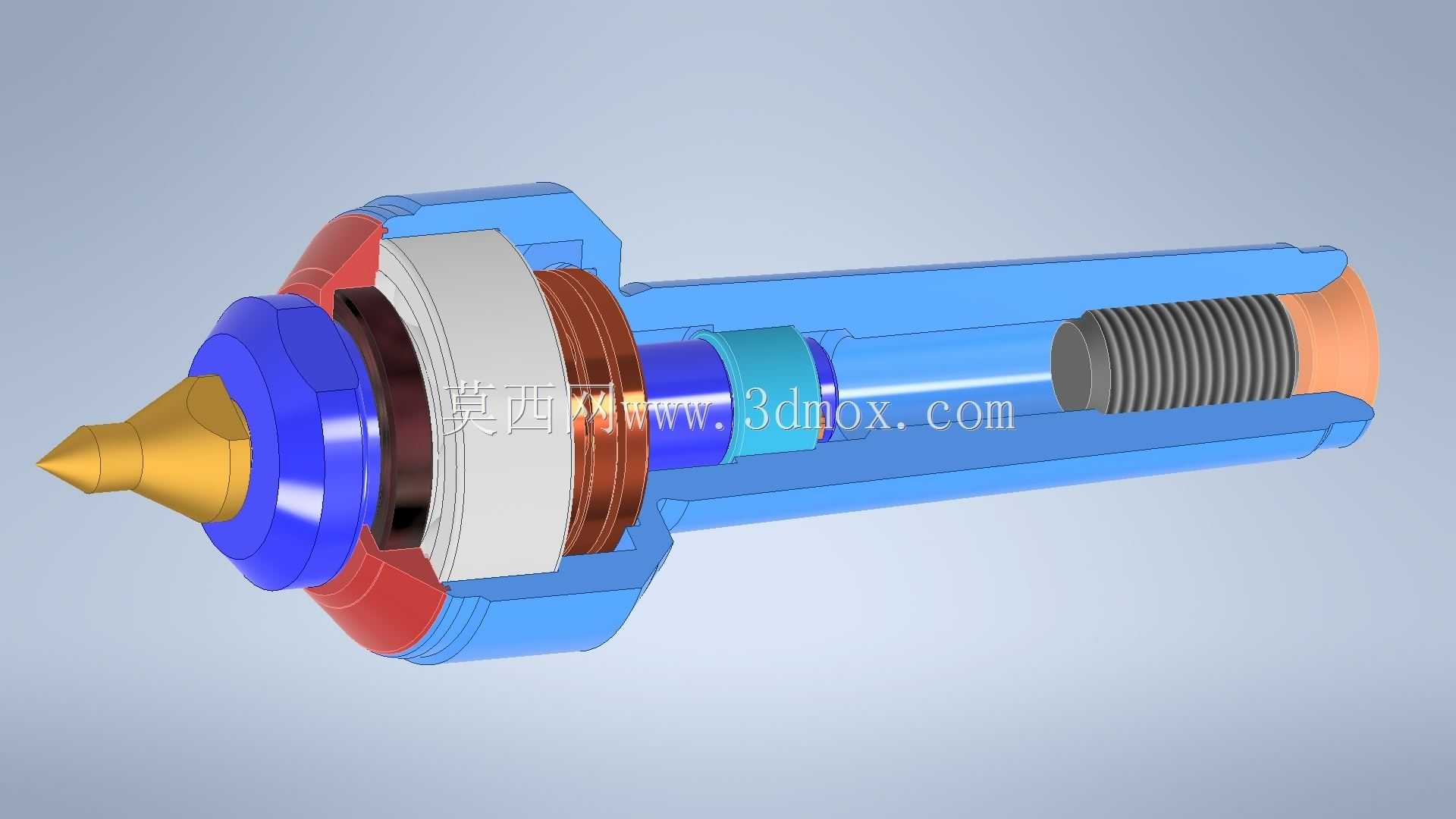

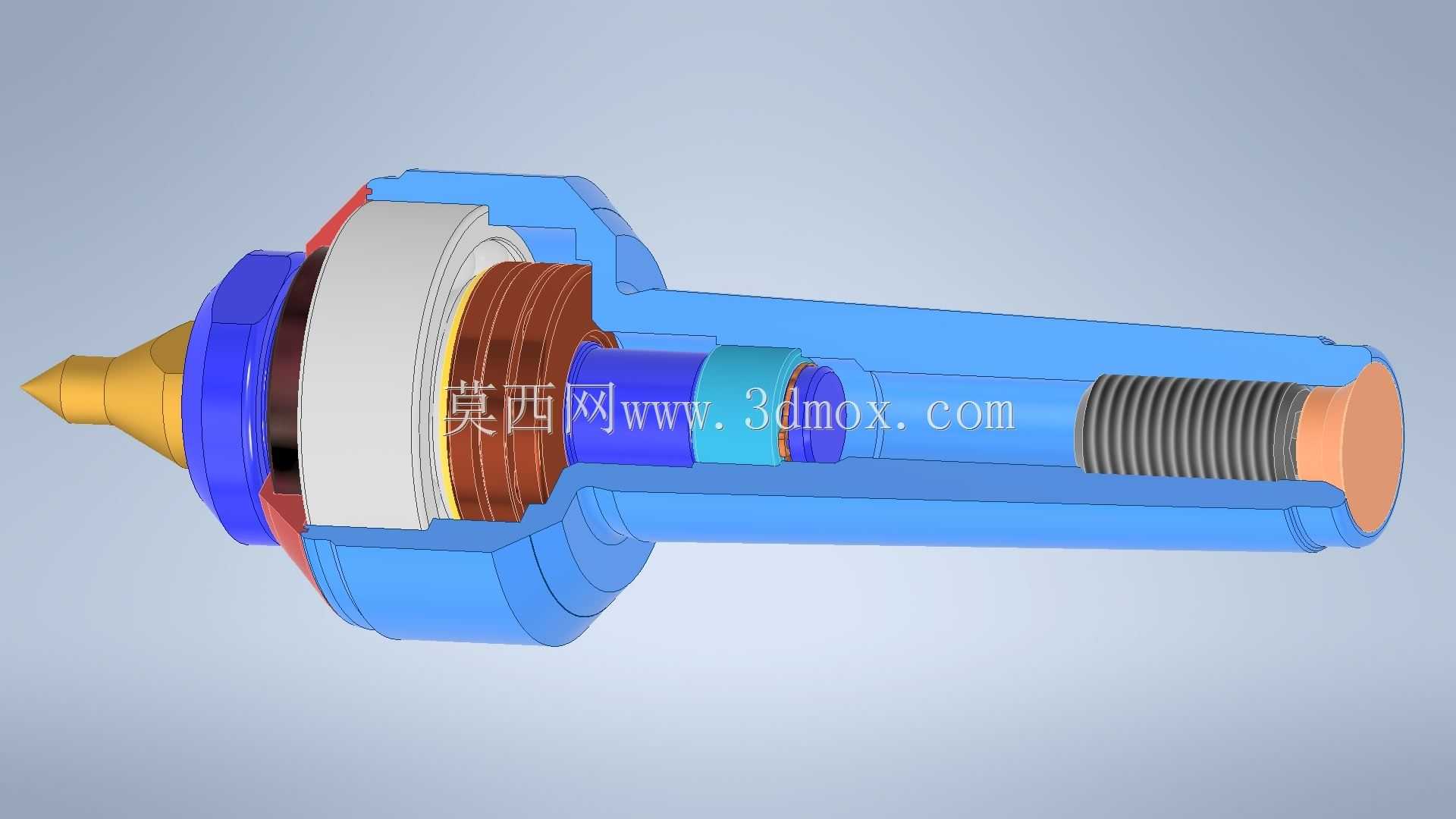

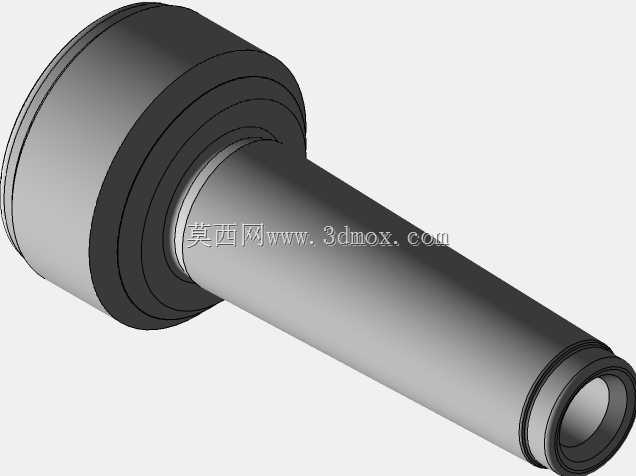

　　从安装边界尺寸来看，MT5锥柄的大端直径为44.399mm，锥柄有效配合长度约130mm，安装时需保证尾座锥孔内部清洁无切屑、无磕碰损伤，否则会导致锥面配合间隙过大，加工时出现顶尖跳动、工件振纹等问题。顶尖的最大回转直径覆盖常规轴类零件的中心孔尺寸范围，伸出尾座端面的长度经过优化设计，既保证顶紧行程足够适配不同长度的工件，也避免伸出过长导致刚性不足。内部轴承组采用角接触球轴承与推力球轴承组合的配置，角接触轴承承担径向载荷，抵消车削时的径向切削力，推力轴承承担轴向顶紧力，可承受较大的轴向负载，适配大余量粗车、重载切削的加工场景，轴承预紧量经过合理调校，既保证回转灵活性，也将顶尖的径向跳动控制在极小范围内。

　　在实际生产应用中，这类回转顶尖可适配多种轴类零件的加工，包括细长轴、台阶轴、丝杆类零件的车削、外圆磨削工序，使用前需检查顶尖尖端的磨损情况，若尖端出现磨损塌角、轴承回转间隙过大时需及时更换或调校，否则会导致工件同轴度超差。顶紧工件时的轴向力需控制在合理范围，顶紧力过大会导致工件弯曲变形，尤其是加工细长轴时易出现腰鼓形尺寸误差，顶紧力过小则会导致工件切削时出现窜动，甚至飞出引发安全事故。日常维护时需定期通过注油孔向内部轴承注入润滑脂，保证轴承回转顺畅，密封件出现老化破损时需及时更换，避免切削液进入轴承腔造成润滑失效。

　　建模过程中对顶尖的各部分配合公差做了还原，锥柄部分的公差按照莫氏锥柄的标准精度等级设置，轴承安装位的轴径、孔径公差符合滚动轴承的配合要求，密封槽的尺寸、各阶梯轴的过渡圆角都按照实际加工工艺做了还原，可直接用于机床工装的结构参考、教学演示，也可作为加工工艺编制时的工装选型参考模型，帮助结构设计人员、机加工艺人员快速了解回转顶尖的内部结构与安装尺寸，减少工装选型时的尺寸核对工作量。
