小型散料输送用带式滚筒输送装置

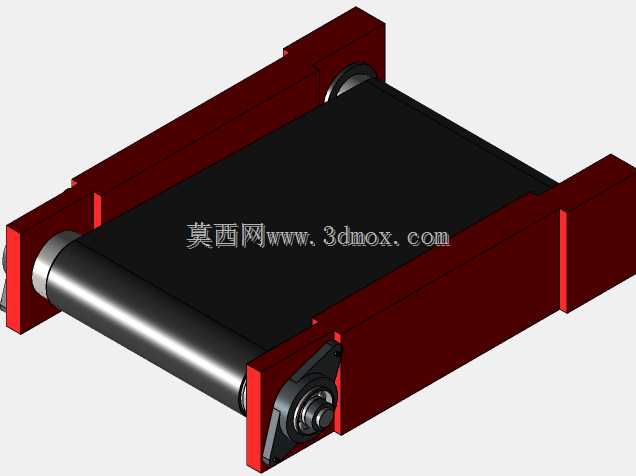

　　这款带式输送装置的设计定位，是面向小型粮食加工、散料分装工位的短距离物料转运需求，适配颗粒度均匀、无尖锐棱角的基础谷物类散料输送场景，可直接对接料仓出料口、分拣台输入端或者小型包装设备的进料端，填补了微型散料输送工位中大型输送设备占地过大、微型输送设备负载不足的选型空白。从结构布局来看，装置采用双侧一体式焊接机架作为承载主体，机架选用矩形型钢拼焊成型，两侧立板平行度公差控制在0.2mm/m以内，避免辊筒安装后出现皮带跑偏的常见问题；两端的传动辊与改向辊采用台阶式轴头设计，轴头与机架安装位通过带座外球面轴承连接，既可以补偿焊接加工带来的少量形位误差，也能在后期维护时快速拆卸更换辊筒或者皮带，无需整体拆解机架。

　　皮带选用黑色哑光PVC材质，表面做防滑微纹处理，针对谷物类散料的静摩擦系数不小于0.6，输送倾角在15度以内时不会出现物料下滑的情况，皮带宽度与机架内侧净空保持10mm的单侧间隙，既避免皮带运行时与机架侧板摩擦损耗，也不会因为间隙过大导致细颗粒散料从侧边撒落。设计过程中优先考虑了安装边界的适配性，装置整体高度控制在较低范围，底部预留了标准的脚轮安装孔位与地脚固定孔位，既可以搭配脚轮做工位间的灵活移动，也可以通过膨胀螺栓固定在地面做固定工位的长期使用；机架两端的辊筒中心距预留了50mm的张紧调节行程，张紧结构采用螺栓顶推式设计，调节时无需拆卸任何外罩部件，仅用扳手转动两侧的调节螺栓即可同步调整皮带张紧度，

　　调节过程中能保证两端辊筒的平行度，不会出现单边张紧导致的皮带蛇形走位。从功能特性来看，这款输送装置的负载能力适配每米15kg以内的散料均匀铺设工况，运行速度可搭配调速电机实现0.1-0.5m/s的无级调节，满足不同节拍的生产工位需求；辊筒的筒身做了精车处理，表面粗糙度控制在Ra1.6以内，减少皮带运行时的蠕动磨损，辊筒两端的轴承选用免维护深沟球轴承，正常工况下的运行寿命不低于20000小时，无需频繁加注润滑脂。在实际应用场景中，这类小型输送带常被用在乡村小型粮食加工点的谷物清选后装袋工位，或者小型食品加工厂的原料分拣输送环节，也可作为自动化生产线的接驳单元，衔接不同高度差的加工设备，减少人工搬运散料的劳动强度；

　　装置的侧边预留了传感器安装支架的固定孔位，可根据使用需求加装料位传感器、跑偏传感器或者计数传感器，实现与上下游设备的联动控制，无需额外在机架上焊接或者打孔，降低现场改造的工作量。外形尺寸方面，装置的整体宽度控制在可通过常规车间通道的范围，长度可根据实际工位需求做模块化拼接延伸，单段标准长度的输送单元可直接通过连接法兰拼接，拼接处的皮带过渡落差小于1mm，不会出现物料卡滞的情况；机架表面做了深红色喷塑处理，防锈等级满足室内生产环境的使用要求，即使在有少量粉尘的谷物加工环境中，也不会因为积尘出现表面锈蚀脱落的问题。设计时还考虑了日常清洁的便利性，皮带下方的机架横撑预留了足够的操作空间，可直接用毛刷或者压缩空气清理皮带内侧与机架缝隙间的积料，不会出现清洁死角残留物料导致的霉变或者卡滞问题；两端辊筒的外侧没有突出的尖锐结构，所有安装螺栓的端部都做了倒角处理，避免操作人员在设备周边作业时被剐蹭受伤，符合小型生产设备的安全设计要求。
