带集成电控柜的平皮带输送设备结构

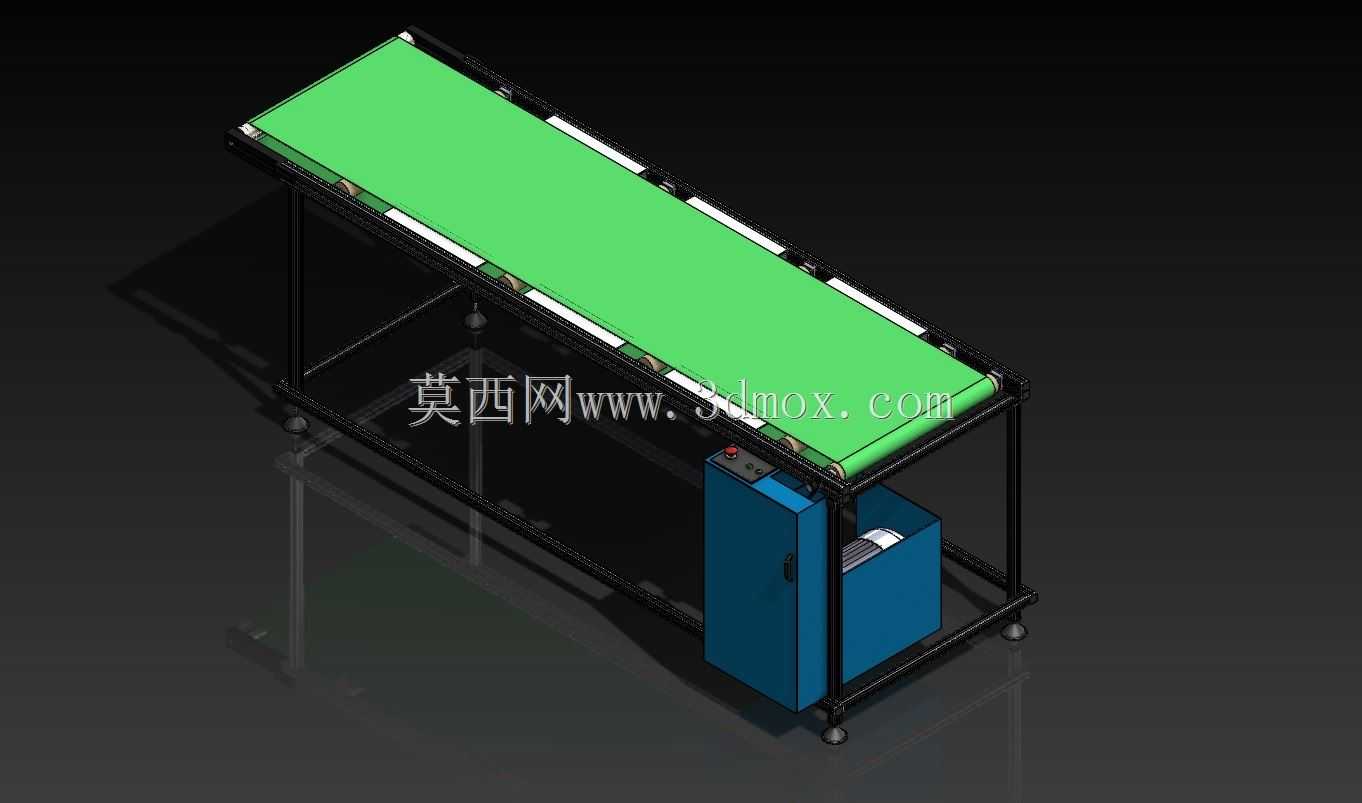

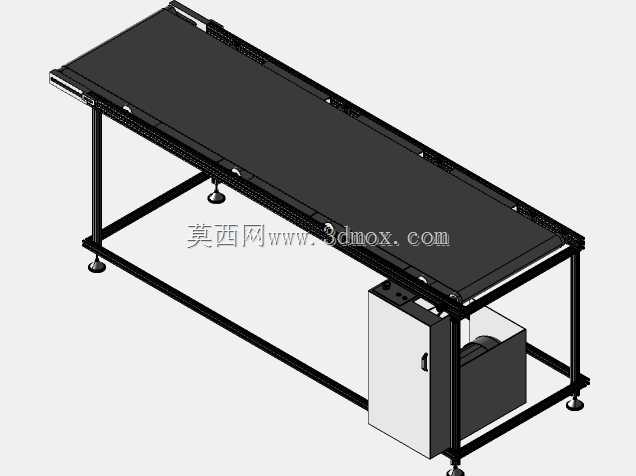

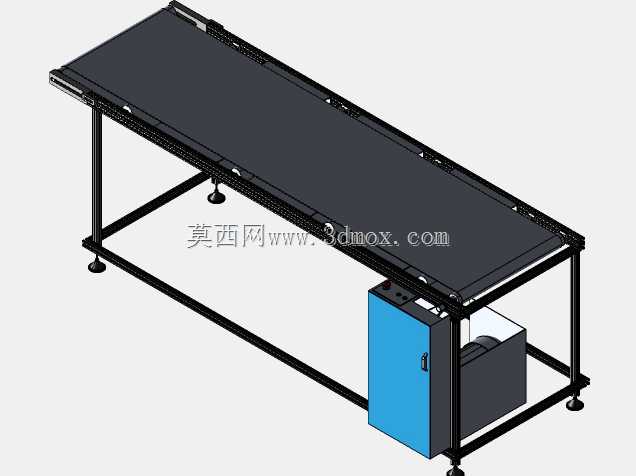

　　这款平皮带输送结构的设计，最初是针对电子组装车间工位间物料转运的需求做的方案，区别于常规分体布置的输送线与电控柜，这套结构把驱动控制单元直接集成在机架端部的柜体里，能大幅缩减设备在车间内的占地边界，对于线边空间紧张的组装工位、小件分拣工位来说适配性很强。从结构组成来看，承载段采用绿色哑光PVC平皮带作为输送面，皮带下方沿输送方向均匀布置了支撑托条，避免长时间承载小件后皮带出现下塌变形，托条选用低摩擦系数的高分子材质，既能减少皮带运行的摩擦阻力，也能降低运行过程中的异响，适合车间内低噪音作业的要求。机架主体采用工业铝型材拼装搭建，型材连接处采用内置角件与螺栓锁紧，不需要额外做焊接加工，组装调整的灵活性很高，后期如果需要调整输送长度、

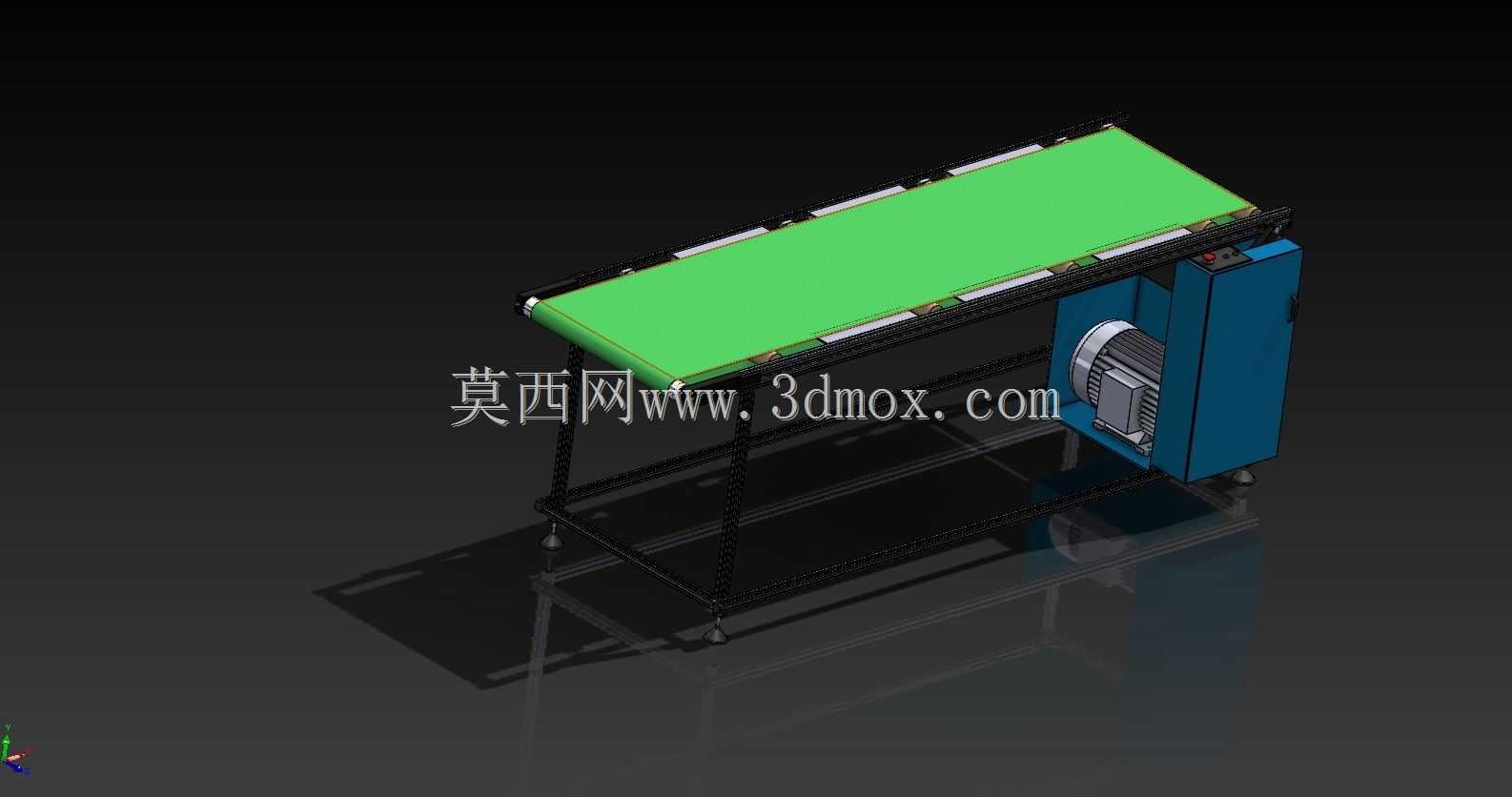

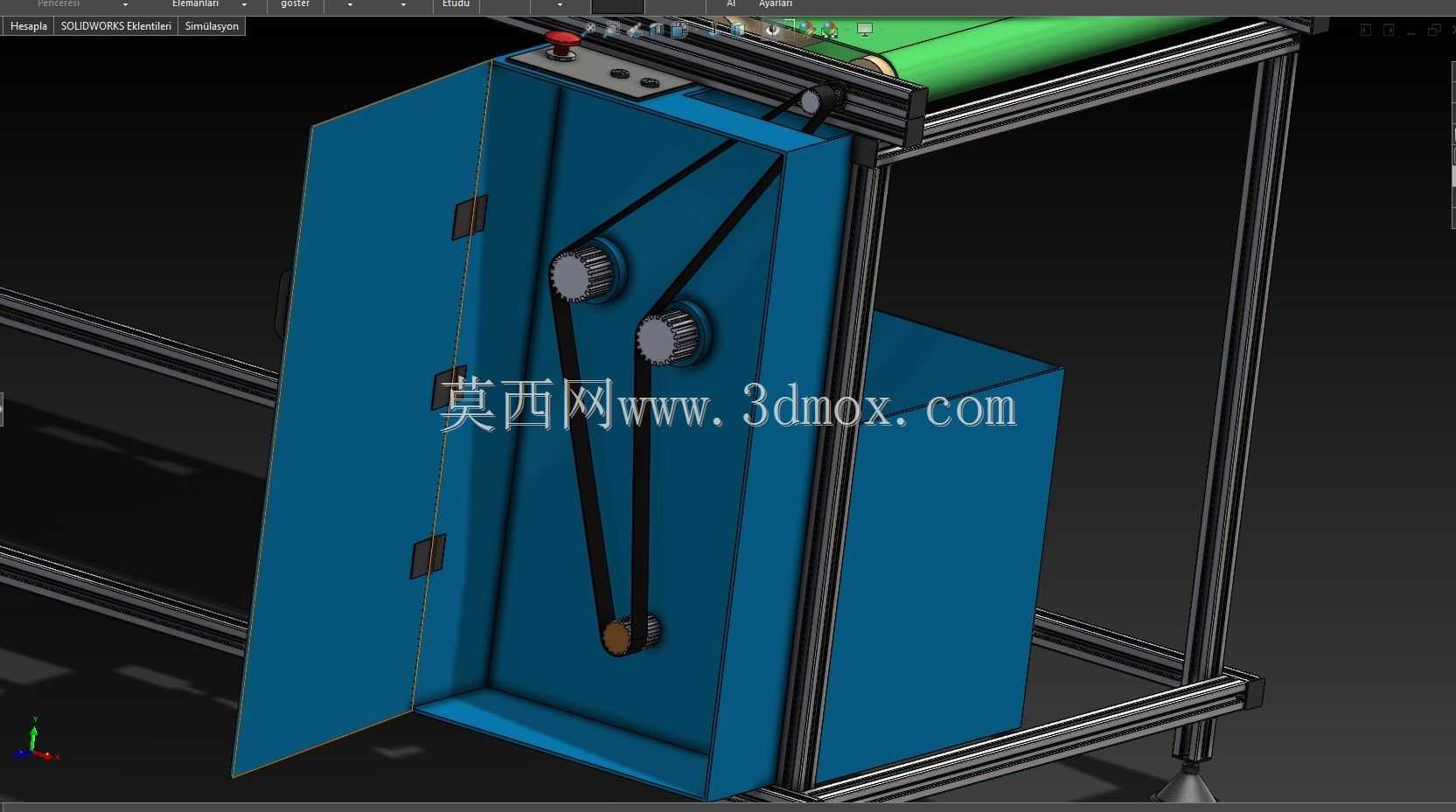

　　或者对接其他工位设备，只需要拆解对应位置的型材连接件就能完成改制，不用整体报废重做。机架底部配置了可调脚杯与脚轮的组合结构，日常移位时可以通过脚轮推动整线移动，到位后调整脚杯高度就能完成设备调平，不需要额外做地面打膨胀螺栓的固定安装，对于需要频繁调整产线布局的柔性生产车间来说，这种安装方式能减少大量的产线调整工时。端部集成的电控柜采用薄钢板折弯焊接成型，柜体侧面开设了散热通风槽，柜内预留了驱动器、接触器、接线端子排的安装位，驱动电机直接安装在柜体内部的电机安装板上，通过带座轴承与主动辊筒连接，传动路径短，传动效率损失小，同时柜体带可开启的检修门，日常维护时不需要拆解机架结构就能完成电气元件检修、皮带张紧度调整的操作。从安装边界来看，

　　这款输送设备的宽度方向尺寸控制在800mm以内，高度方向可以根据对接工位的高度需求，通过调整铝型材机架的立柱长度来适配，常规适配750-900mm的工位作业高度，输送长度可以根据实际工位间距做模块化拼接，单段标准长度可以做到2000mm，多段拼接后可以满足更长距离的物料输送需求。设备的负载能力按照常规小件输送设计，单平米承载可以达到50kg，足够承载电子元器件、包装小件、轻型组装件的转运需求，皮带运行速度可以通过柜内的驱动器做无级调整，常规作业速度设置在0.2-0.5m/s区间，既可以满足连续输送的节拍要求，也可以配合工位的作业需求做启停控制，对接光电传感器后就能实现工件到位自动停线的功能。在设计细节上，

　　皮带两侧沿输送方向设置了导向挡边，避免小件输送过程中从皮带侧面滑落，主动辊筒与从动辊筒都采用了腰鼓型加工设计，能自动纠正皮带运行过程中的跑偏问题，减少日常运维中调整皮带跑偏的工作量，从动端配置了张紧调节结构，通过调整螺栓就能改变从动辊筒的前后位置，实现皮带张紧度的调整，操作门槛很低，一线运维人员不需要专门的培训就能完成调整操作。这款结构除了电子组装车间的应用外，也可以适配轻工产品包装线、小件仓储分拣线的输送需求，因为整体采用模块化设计，所有零部件都属于通用标准件，后期备件采购替换的成本很低，不需要定制特殊规格的配件，能有效降低设备全生命周期的维护成本。在建模过程中，所有铝型材的连接位置都按照实际安装的螺栓、螺母尺寸做了预留间隙，不会出现建模时装配到位、实际安装时出现干涉的问题，电控柜内部的元件安装位也按照常用低压电气元件的尺寸做了空间预留，结构工程师拿到模型后可以直接根据实际的元件选型调整柜内布局，不需要重新做整体结构的推翻设计。
