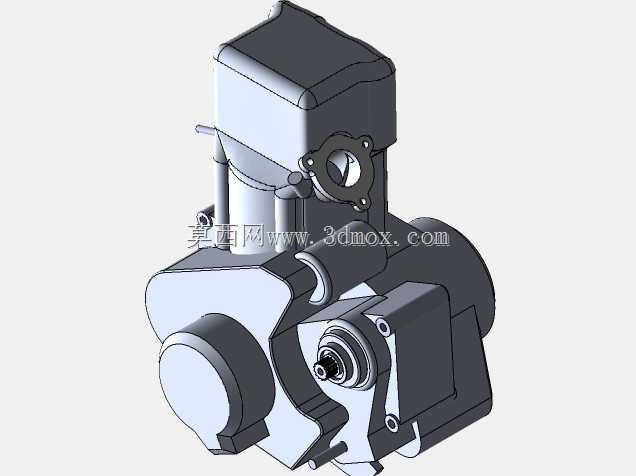

KTM390单缸摩托车动力总成结构

　　这套动力结构对应中小排量街车的动力输出需求，适配日常通勤、轻度越野场景下的两轮摩托车使用，核心作用是将燃油燃烧的热能转化为曲轴旋转的机械能，为整车行走、电气系统供电提供动力源。从结构布局来看，该动力采用单缸顶置凸轮轴的布局形式，缸体与曲轴箱采用一体化压铸的铝合金壳体，在保证结构刚度的同时控制整体重量，适配摩托车轻量化的设计需求。建模过程中优先还原了实际装机的安装边界：曲轴输出端的花键参数、箱体上的悬挂安装孔位坐标、进气接口的法兰密封面尺寸、缸头散热鳍片的排布间隙都和量产实物保持一致，可直接用于摩托车车架匹配、改装件开发的结构校核工作。设计思路上，这套动力的结构充分考虑了摩托车的使用工况：缸头部分的散热结构采用错落式鳍片设计，

　　在车辆行驶过程中可以引导气流顺鳍片间隙流过，带走燃烧室工作产生的热量，避免高负荷工况下出现热衰；曲轴箱左侧集成了磁电机安装腔，右侧预留了离合器、启动电机的安装位，所有腔体的密封面都设计了对应的密封胶圈槽，防止机油渗漏；进气接口位于缸头侧上方，匹配节气门的安装角度，保证进气歧管的走线不会和车架、油箱部件产生干涉。从安装适配的角度看，该动力的三个主悬挂点呈三角形分布在曲轴箱两侧和缸头下部，安装孔的同轴度、孔位间距公差控制在装机要求范围内，在做整车总布置时，可以直接调用该模型核对车架吊耳的位置，不需要额外逆向扫描动力的外形尺寸。输出端的曲轴花键对应主动链轮的安装尺寸，匹配常见的520规格传动链条，

　　做传动系统匹配时可以直接对齐链轮的安装平面，计算前后链轮的偏移量，避免链条偏磨的问题。结构细节上，模型还原了缸体上的机油道走向、油底壳的储油腔结构、水泵与机油泵的安装位置，这些细节对于做发动机润滑系统、冷却系统的改装设计有实际参考价值，比如改装加大油冷器时，可以直接从模型上提取机油道的接口螺纹尺寸、安装位置，确定油冷管路的走向，避免和周边的排气、车架部件产生干涉。另外，缸头部分的气门室盖、火花塞安装位的结构也做了精准还原，做高压包、点火线路的布置时，可以核对火花塞的点火间隙位置，预留足够的高压包安装空间，避免线路和高温的缸头部件距离过近出现老化。这套结构的外形轮廓充分考虑了摩托车的离地间隙需求，

　　油底壳的最低位置比车架下横梁高出足够的安全距离，在颠簸路面行驶时不会出现油底壳磕碰的问题；箱体右侧的离合器边盖做了内凹设计，避免车辆倾倒时直接撞击离合器压盘造成结构损坏。对于三维建模从业者来说，这套模型可以作为单缸摩托车动力的结构参考，理解小排量高功率内燃机的布局逻辑，掌握动力总成和整车匹配时的边界控制要点；对于改装从业者来说，可以直接用该模型匹配改装部件的安装位，省去手动测量尺寸的步骤，减少改装件开发过程中的试错成本。在做结构校核时，需要重点关注动力和车架连接的悬挂点刚度，以及进气、排气接口的密封间隙，这些位置的尺寸偏差会直接影响整车的装配精度和使用可靠性。
