摩托化油器空滤连接9mm螺纹管道

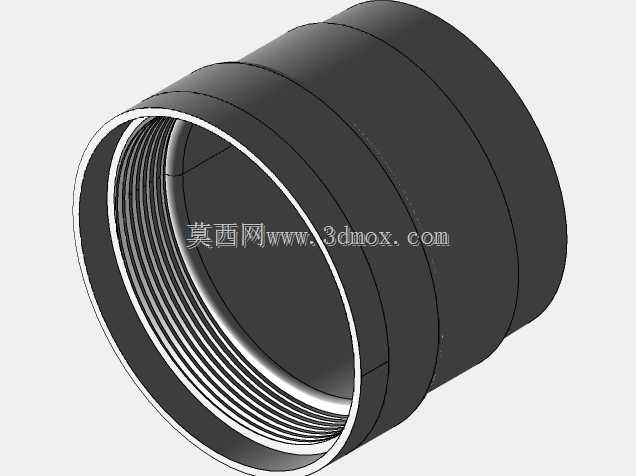

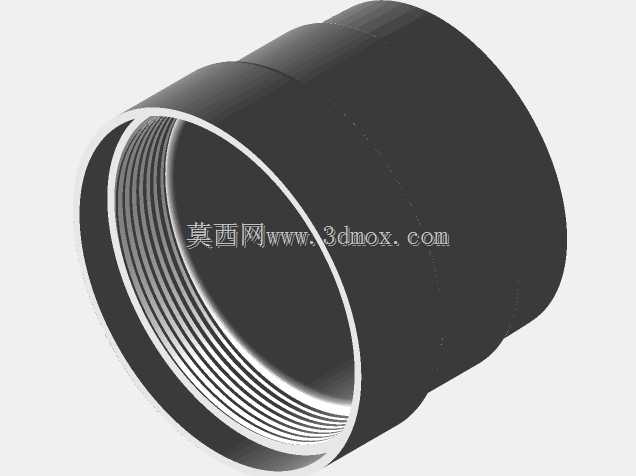

　　在摩托整车进气系统的改装与原厂维修场景中，化油器与空气滤清器之间的连接管路一直是容易被忽略但直接影响进气效率、密封可靠性的核心部件，尤其是针对搭载Dell'Orto PHF36型号化油器的Moto Guzzi Le Mans 3车型，原厂橡胶软管在长期使用后容易出现老化开裂、卡箍密封失效导致的进气漏气问题，直接造成空燃比失调、怠速不稳、高转动力输出断层等故障，这款带内螺纹的9mm连接管道正是为解决这一实际工程问题设计的适配连接件。从实际安装边界来看，该管道一端加工有与PHF36化油器进气口完全匹配的内螺纹结构，无需额外卡箍即可实现螺纹硬密封，彻底规避橡胶管老化后密封失效的隐患，

　　另一端则保留了与原厂空气滤清器箱软管对接的光滑外壁结构，兼容原车空滤端的安装尺寸，不需要对空滤箱体或者化油器本体做任何切削、改装，直接替换原有老化的连接段即可完成装配，整体轴向长度控制在适配原车安装空间的范围内，不会与周边的车架走线、油箱底部结构产生运动干涉，安装后整体进气路径的走向与原厂设计保持一致，不会改变进气谐振特性。从设计思路层面，建模时优先保证了螺纹段的公差配合，内螺纹的牙型、螺距完全匹配PHF36化油器进气口的外螺纹规格，螺纹收尾处做了退刀槽结构，保证装配时可以完全拧紧到位，不会出现螺纹咬死或者装配不到位的情况；管道内壁做了光滑过渡处理，没有突兀的台阶或者棱角，尽可能降低进气阻力，避免因管路内壁粗糙造成的进气紊流，

　　影响化油器的油气混合效果；管道外壁设计了多道环形加强筋，既可以提升薄壁管道的结构刚性，避免在负压工况下出现管壁吸瘪变形的问题，也可以在对接空滤端橡胶软管时，加强筋嵌入橡胶内壁提升连接摩擦力，配合卡箍锁紧后可以承受更大的进气负压，不会出现软管脱落的故障。从实际使用场景来看，这款连接件不仅适用于原厂状态的车辆维修替换，也适用于改装大流量空滤的场景，螺纹连接端的硬密封特性可以承受更高的进气流量带来的负压波动，不会像普通橡胶连接管那样在高转大进气量时出现吸瘪、漏气的问题；材质适配方面，建模时预留了足够的壁厚余量，不管是采用铝合金车削加工、3D打印尼龙材质制作还是采用工程塑料注塑生产，都可以满足使用强度要求，壁厚设计兼顾了轻量化与结构强度，

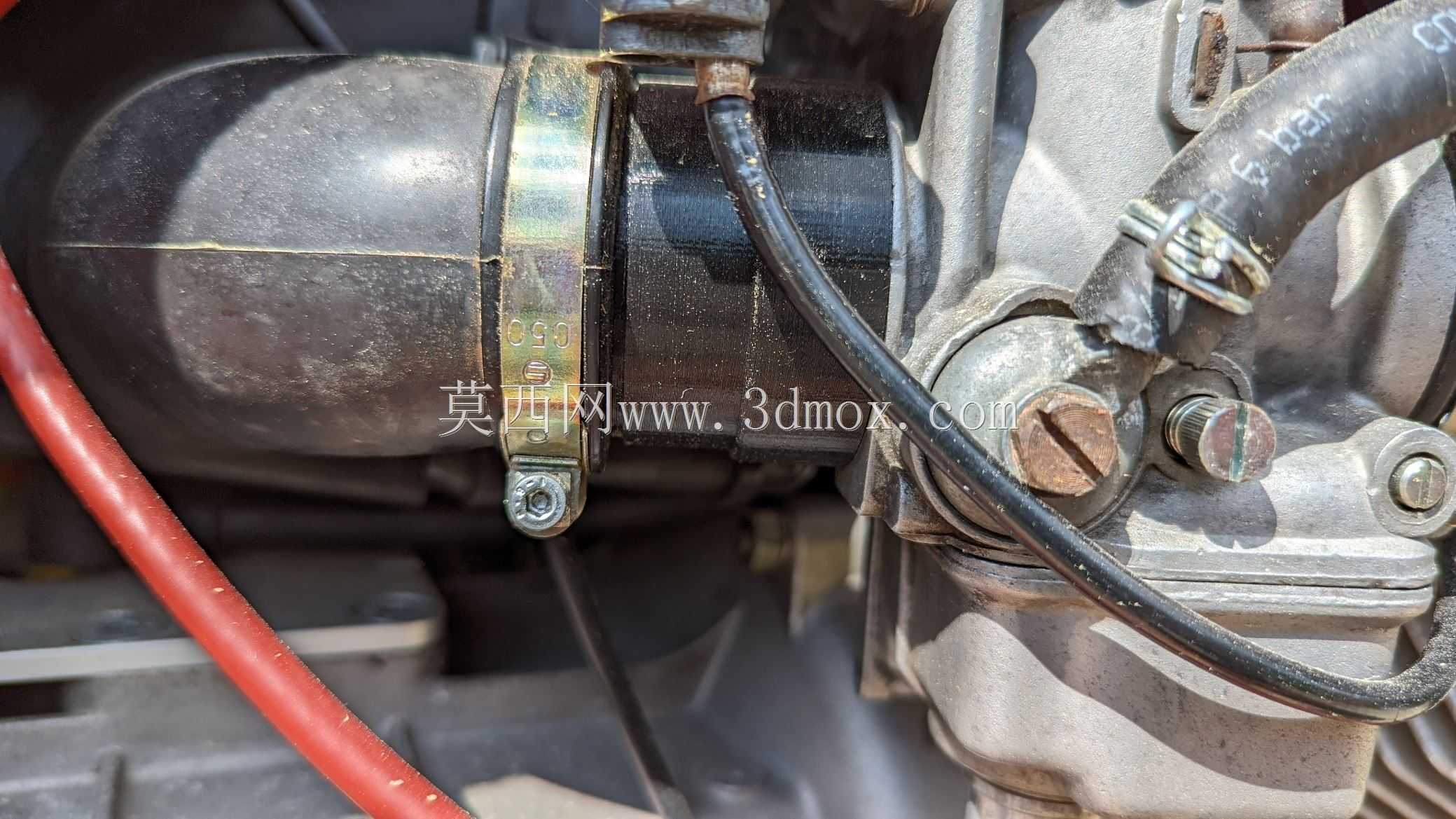

　　不会因为壁厚过薄导致受力开裂，也不会因为壁厚过厚造成整体重量过大、增加安装位的承重负担。在建模细节处理上，管道两端的边缘都做了小倒角处理，既可以去除加工毛刺，也能在对接橡胶软管时起到导向作用，方便装配操作；内螺纹的起始端做了引导锥面，对准化油器螺纹口时可以快速导入，不需要反复调整对位，降低现场装配的难度；整体外形采用等直径圆筒结构搭配环形加强筋，没有复杂的异形曲面，不管是机加工还是3D打印都可以快速生产，不需要复杂的工装夹具，小批量制作或者单件定制都有很高的加工可行性。从功能特性来看，这款连接管道解决了原厂橡胶连接管寿命短、密封可靠性差的痛点，螺纹连接的方式让化油器端的连接实现了免维护，只要螺纹没有损伤，就不会出现漏气问题，空滤端保留的软连接结构也可以吸收发动机运转时产生的振动，避免硬连接直接传递振动造成化油器或者空滤箱体的连接位疲劳开裂，兼顾了密封可靠性与振动缓冲的需求，在实际装车测试中，替换该连接件后，怠速稳定性明显提升，高转时的进气漏气问题彻底解决，空燃比可以长期保持在设计范围内，不需要频繁调整化油器油针或者混合比螺丝，大幅降低了后期维护的频率。
