奔驰V级车顶行李架夹紧固定装置

　　这款夹紧固定结构主要面向乘用车辆车顶拓展改装场景，针对奔驰V级车型原厂车顶纵梁的截面轮廓做了适配设计，核心作用是在不破坏原车车顶结构、不进行打孔焊接作业的前提下，为车顶行李框、车顶箱、侧边天幕等户外拓展附件提供可靠的安装固定接口，解决MPV车型户外出行时储物空间不足、拓展附件安装无可靠支点的实际问题。

　　从实际使用场景来看，这类夹紧件需要同时适配不同厚度的车顶纵梁包覆层，还要兼顾安装便捷性与长期使用的防松可靠性，毕竟车辆行驶过程中会持续受到颠簸振动、风阻载荷的作用，一旦夹紧结构出现松脱，不仅会造成搭载的行李附件脱落，还可能对后方行驶车辆造成安全隐患。设计过程中首先对原车车顶纵梁的夹持区域做了轮廓拟合，夹体的内侧弧面完全贴合纵梁外侧的包覆轮廓，避免局部应力集中造成原车饰件压损，同时在夹体与纵梁接触的内侧预留了防滑胶垫的安装槽位，既可以增大接触摩擦力防止夹紧后出现滑移，也能避免硬质金属夹体直接接触车漆与塑料饰件造成刮花磨损。

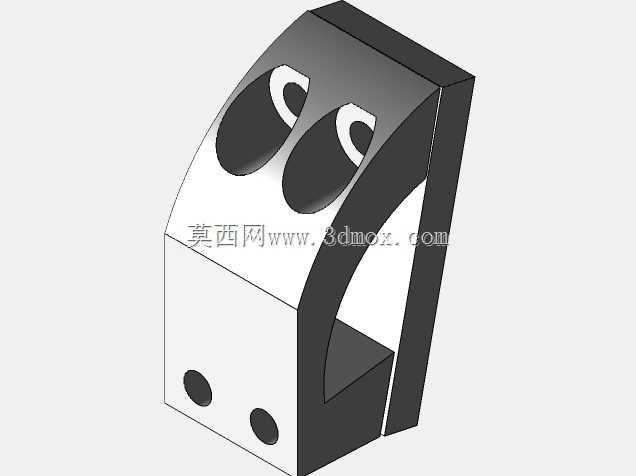

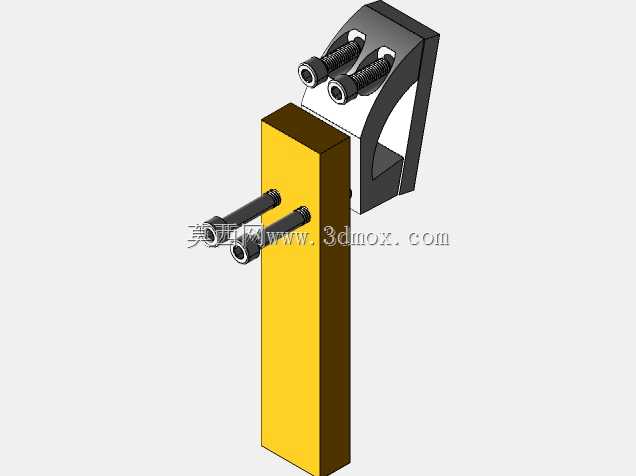

　　结构上采用分体式夹紧设计，夹体分为固定卡勾与活动压块两个部分，通过两根横向布置的内六角螺栓实现夹紧力的调节，安装时先将卡勾部分勾住纵梁的内侧下缘，再将活动压块贴合到纵梁外侧，逐步拧紧两颗螺栓即可让夹体牢牢抱紧在纵梁上，不需要额外的辅助工具，普通用户按照操作指引即可完成安装。夹体的上部预留了标准的T型槽安装接口，兼容市面主流的车顶行李架横杆固定结构，不需要额外做转接加工，安装完成后可以直接适配常规规格的车顶拓展附件。

　　从安装边界来看，这款夹紧件适配的纵梁截面宽度范围在30mm到45mm之间，夹持深度最大可达60mm，完全覆盖奔驰V级原厂车顶纵梁的截面尺寸，安装后夹体突出纵梁外侧的尺寸不超过28mm，不会超出车顶的整体轮廓宽度，避免影响车辆通过性，也不会造成额外的风噪放大。夹体的主体结构采用6061铝合金机加工成型，表面做硬质阳极氧化处理，长期暴露在户外日晒雨淋的环境下也不会出现锈蚀、涂层脱落的问题，螺栓紧固件采用304不锈钢材质，避免长期使用后出现锈死无法拆卸的情况。

　　设计过程中特意做了受力均衡优化，两颗夹紧螺栓的间距设置为42mm，拧紧过程中压块的受力均匀分布在纵梁接触面上，不会出现单侧压接过紧造成饰件变形的问题，同时在螺栓端部做了防松脱的卡簧结构，即使车辆长期在颠簸路面行驶，螺栓也不会出现回转松脱的问题。夹体的棱角位置全部做了R3以上的圆角过渡，既避免安装过程中划伤操作人员的手部，也能减少棱角位置带来的风阻与风噪，在高速行驶时不会因为尖锐棱角产生额外的气流啸叫。

　　实际装车验证过程中，单组夹紧件的垂直承载能力可以达到80kg，一辆车配套四组夹紧件的情况下，整体车顶承载可以满足常规车顶箱、轻量行李框的承载需求，完全覆盖家庭户外出行的载物需要。夹体的安装位置可以沿着纵梁的长度方向自由调整，用户可以根据搭载附件的实际安装尺寸灵活调整固定点位置，不需要受限于预设的安装孔位，适配性更强。
