房车淋浴门底部塑料铰接连接件

　　这类铰接件主要应用在旅居房车、露营拖挂的集成式淋浴间折叠门底部，作为门体下沿与淋浴底盆边框的转动承载部件，解决小空间卫浴场景下折叠门开合的定位与转动需求，适配Swift Lunar、Elddis、Bailey等多款主流拖挂房车的原厂bifold折叠淋浴门结构，可直接替换老化断裂的原厂SDH2型号底枢部件。从实际使用场景来看，房车淋浴间内部空间局促，门体多采用多扇折叠的结构来减少开门占用的卫浴内部空间，底部铰链长期处于高湿度、温差变化大的环境，同时要承受门体自重带来的径向载荷，以及开合过程中频繁转动带来的磨损，原厂配件多采用工程塑料注塑成型，在长期使用后容易出现轴套开裂、定位凸台断裂的问题，这类替换件的结构完全匹配原厂安装位，

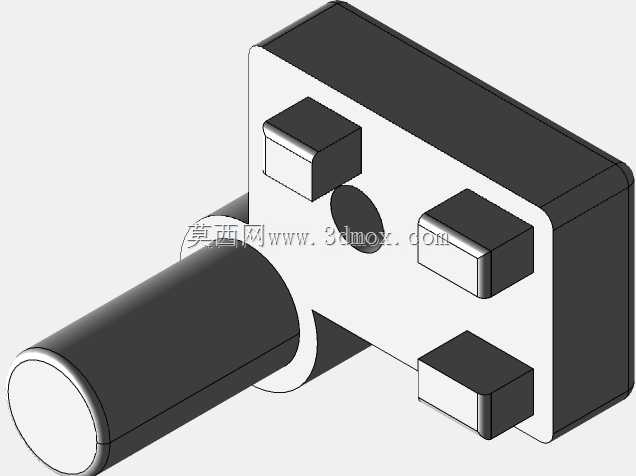

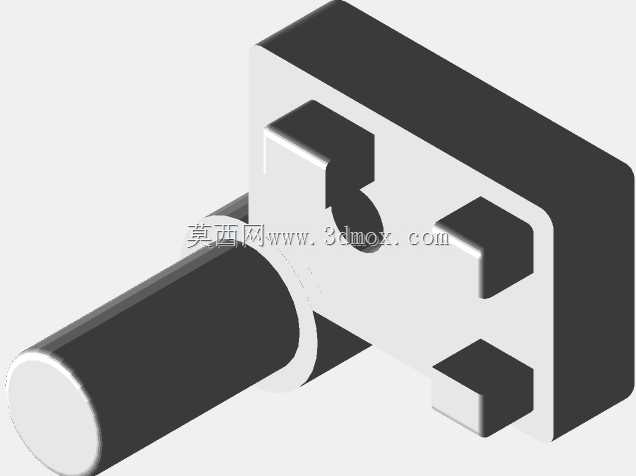

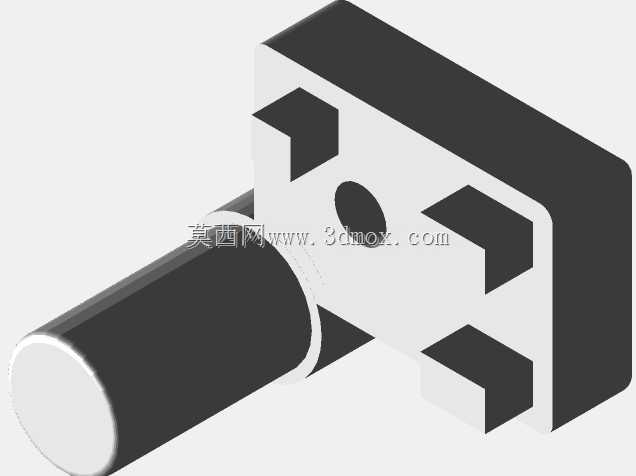

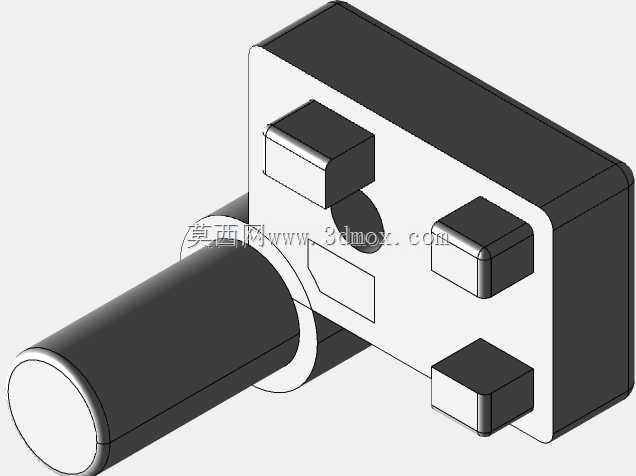

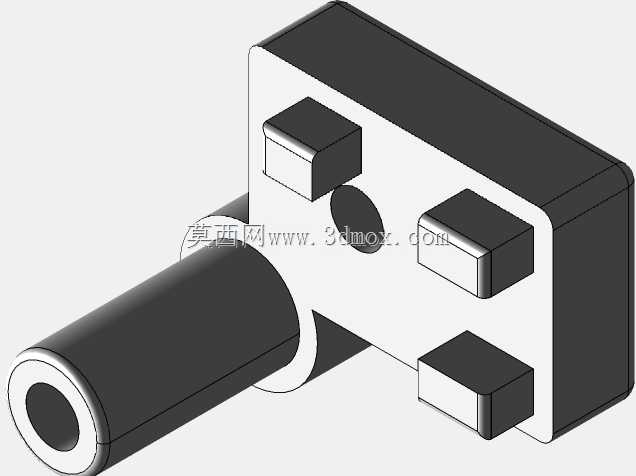

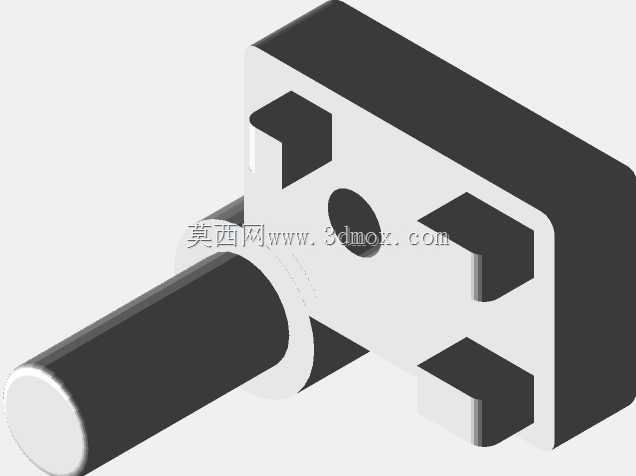

　　不需要对门体或者底盆边框做二次加工即可完成更换。从结构设计来看，整个部件分为一体注塑的主体基座与伸出的圆柱转轴两部分，基座上设置三个凸起的定位卡块，对应淋浴门型材下沿的定位卡槽，安装时卡块直接卡入型材的预留槽位，不需要额外打螺丝即可完成基座与门体的周向固定，基座中部预留的圆形通孔是安装锁紧销的位置，销体穿过型材与基座孔后，可限制基座沿门体高度方向的窜动，避免门体开合过程中基座从型材槽位脱出。伸出的圆柱转轴部分插入淋浴底盆边框的预留轴孔内，作为门体转动的旋转中心，转轴的直径与原厂轴孔完全匹配，间隙控制在合理范围，既不会因为间隙过大导致门体晃动，也不会因为间隙过小出现开合卡滞的问题。基座的外形轮廓完全贴合门体铝型材下沿的截面形状，

　　安装后基座表面与型材表面齐平，不会出现突出的棱角剐蹭使用者脚部或者卫浴密封胶条。从安装边界来看，转轴的伸出长度刚好匹配底盆边框轴孔的深度，不会因为转轴过长顶到边框内部的加强筋，也不会因为转轴过短导致啮合深度不足，在门体承重时出现转轴脱出的问题；三个定位卡块的尺寸与型材卡槽的公差带完全适配，卡入后有足够的抱紧力，正常开合门体时不会出现基座与型材之间的相对位移。设计时充分考虑了卫浴场景的使用需求，塑料材质本身不会像金属铰链那样在高湿度环境下生锈污染淋浴底盆，也不会因为长期接触沐浴露、洗发水等弱碱性清洁用品出现腐蚀问题，材料本身的自润滑特性可以保证转动过程中不需要额外添加润滑脂，长期使用也不会出现转动异响。在实际替换维修时，

　　只需要将断裂的旧铰链从型材槽位中撬出，清理干净卡槽内残留的塑料碎屑，将新铰链的三个卡块对准卡槽推入到位，插入锁紧销即可完成安装，整个更换过程不需要拆卸整扇门体，也不需要特殊工具，普通用户即可自行完成维修。这类底枢铰链和淋浴门顶部的铰链配合，共同约束门体的六个自由度，只保留绕转轴轴线的转动自由度，保证折叠门开合过程中运行顺畅，不会出现门体下坠、蹭到淋浴底盆表面的问题，转轴与基座的连接位置做了加强筋过渡，避免长期承重后转轴与基座连接处出现应力断裂，相比原厂件的结构，过渡位置的圆角做了优化，降低了注塑过程中的内应力集中问题，长期使用的抗疲劳强度更优。
