Nema标准尺寸步进电机结构设计

　　做非标自动化设备选型的时候，步进电机几乎是绕不开的基础动力元件，小到桌面级3D打印机的运动轴驱动、点胶机的工位移位，大到包装生产线的分度送料、小型传送带的定距输送，这类基于Nema安装尺寸的步进电机都有极高的出镜率。这次的结构设计完全遵循Nema法兰的通用安装规范，核心目的就是降低设备开发阶段的适配成本，不用为了电机安装重新设计转接板，市面上常规的电机支架、同步轮、联轴器都能直接匹配使用。

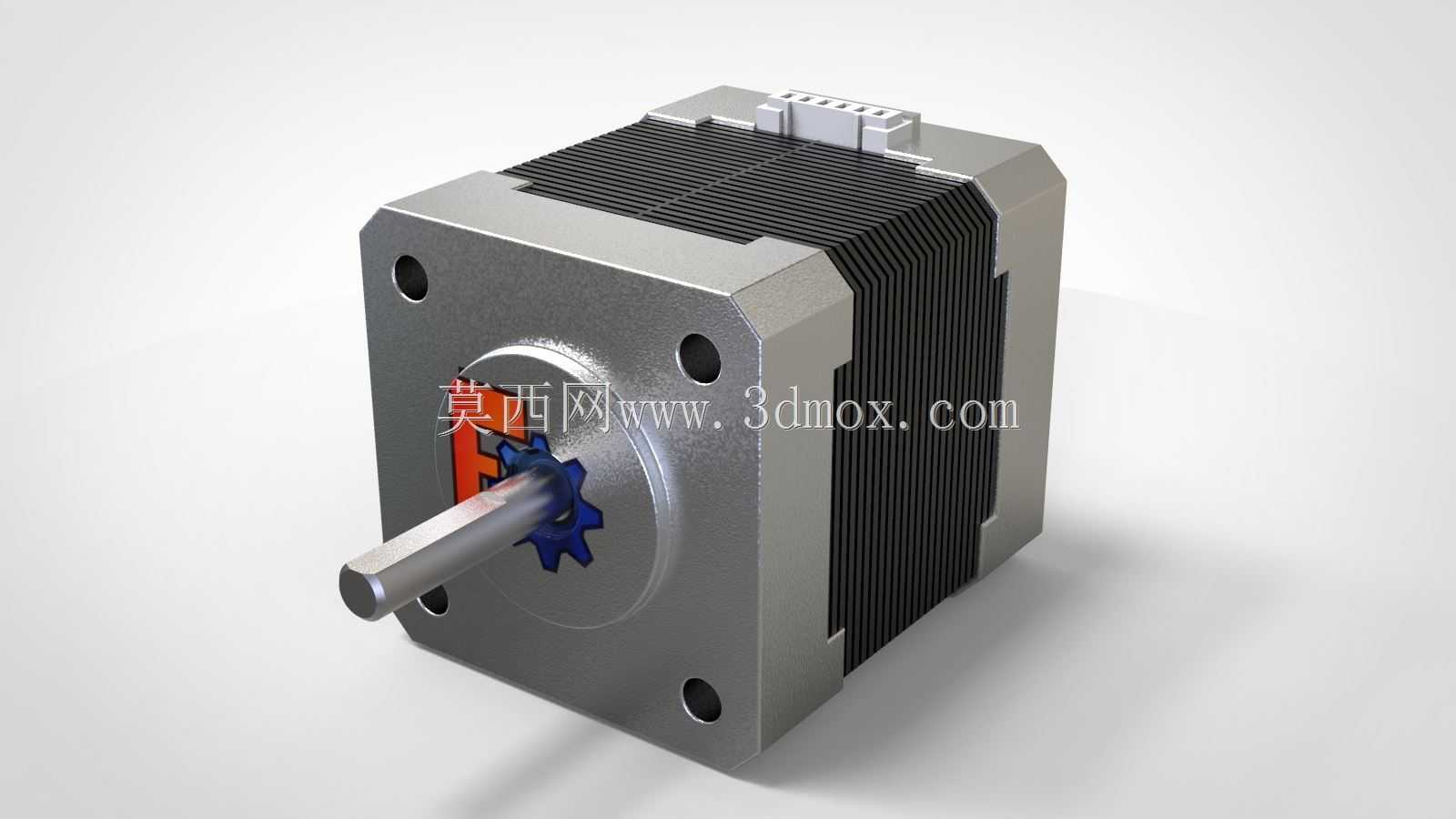

　　从结构细节来看，电机本体采用方形叠片定子壳体设计，叠片结构的核心作用是降低定子铁芯的涡流损耗，长时间运行时的温升控制会比整块切削的壳体表现更好，适合需要长时间连续点位运动的工况。前端法兰预留了四个标准安装孔，孔位的位置度公差控制在0.02mm以内，安装时不需要反复调整同轴度，只要把法兰贴合安装面锁紧紧固螺丝，就能保证输出轴和负载端的同轴度要求，不会因为安装偏差导致输出轴承受额外径向力，提前磨损轴承。输出轴采用标准D型切面设计，搭配常用的顶丝式联轴器就能实现无滑差的扭矩传递，不需要额外加工键槽，小扭矩传动场景下的装配效率很高。

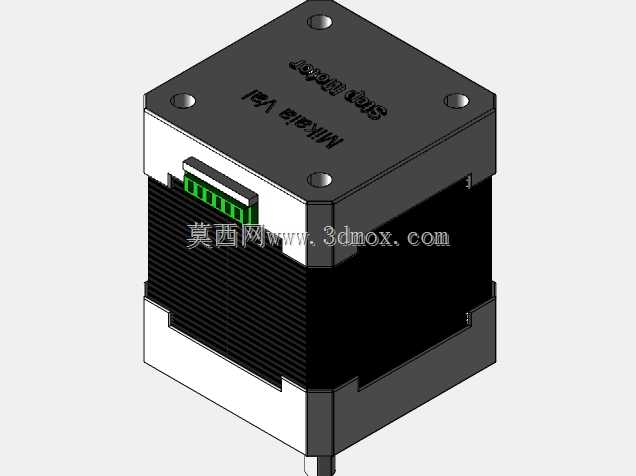

　　设计过程中特意把电机尾部的接线接插件做了标准化布局，接插件的引脚定义和市面上主流的两相四线步进电机完全一致，用户接线时不需要重新核对引脚定义，直接替换同规格的现有电机就能完成设备维护，不用修改驱动器的接线顺序。电机的整体轴向尺寸做了紧凑化处理，在保证输出扭矩满足常规小负载传动需求的前提下，尽可能压缩了机身长度，适合安装空间局促的小型设备内部，比如桌面式检测仪器、小型机械臂的关节驱动这类对安装体积有严格限制的场景。

　　实际选型使用时需要注意，这类Nema标准步进电机的安装边界是固定的，法兰端面到输出轴轴端的伸出长度、轴径尺寸都和通用规格保持一致，设计负载端结构的时候，只要预留出对应直径的轴孔、匹配标准孔距的安装螺纹孔，就能完成装配，不需要针对这个模型做额外的结构修改。定子部分的叠片厚度对应了电机的扭矩等级，设计时参考了常规应用的扭矩需求，叠片组的压紧力做了合理设定，运行时不会因为电磁振动出现叠片松动的异响问题。前端盖的轴承室公差采用基孔制配合，轴承压装后不会出现外圈滑动的问题，输出轴的径向跳动控制在0.01mm以内，带动同步轮、丝杠这类精密传动部件的时候，不会因为轴跳动导致传动精度下降。

　　很多刚接触结构设计的工程师做设备的时候，容易忽略电机安装面的平面度要求，其实搭配这个电机使用的时候，安装面的平面度只要控制在0.05mm以内，就不会因为安装面变形导致电机壳体受力不均，影响内部定子和转子的同轴度。另外输出轴的径向负载不要超过轴承的额定承载范围，悬臂安装同步轮或者齿轮的时候，尽量让传动件靠近法兰端面，缩短悬臂长度，能有效降低轴承受力，延长电机的使用寿命。这个模型的结构细节完全还原了量产步进电机的真实装配关系，做设备整体装配仿真的时候，可以直接用来做干涉检查，提前排查安装空间不足、接线位置和其他结构件冲突的问题，减少实际加工装配阶段的改模次数。
