二冲程发动机曲柄连杆活塞组合结构

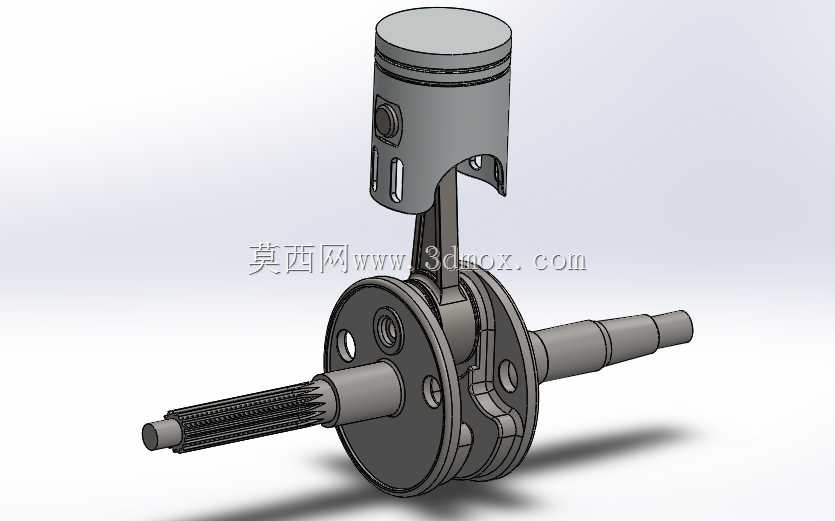

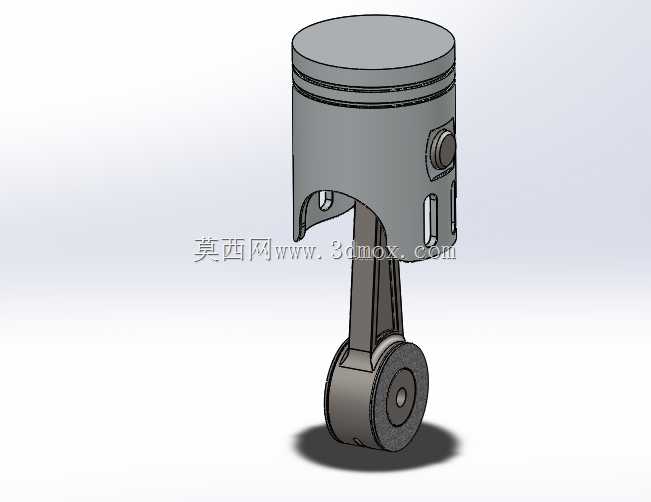

　　这套二冲程动力核心组件，主要适配小排量便携动力设备场景，常见于手持园林机具、迷你摩托、航模动力单元以及小型通用发电机组的动力端，承担着将燃烧室内燃气爆发压力转化为旋转扭矩输出的核心职能，是二冲程内燃设备完成做功循环的关键运动载体。从结构功能来看，组件包含活塞、活塞销、连杆、曲轴总成四个核心运动部分，活塞头部设置两道活塞环槽，用于装配气环实现燃烧室与曲轴箱的动密封，裙部开设的气口对应二冲程发动机的扫气、排气时序匹配需求，在活塞上下往复运动过程中，精准控制气缸壁上各气口的开闭时序，完成新鲜混合气吸入、废气排出、压缩做功的完整循环，无需额外设置配气机构即可完成换气过程，这也是二冲程动力单元结构紧凑、重量轻便的核心原因。

　　活塞销采用全浮式设计思路，两端通过卡簧限位，既可以在连杆小头衬套内转动，也能在活塞销座孔内小幅转动，保证运动过程中磨损均匀，避免局部应力集中导致的部件失效。连杆作为连接活塞与曲轴的传力部件，大头采用剖分式结构匹配曲轴曲柄销，轴瓦位置预留润滑油道间隙，适配二冲程机型燃油混合润滑的特性，无需单独设置压力润滑回路即可保证运动副的润滑效果，小头端通过衬套与活塞销配合，杆身采用工字型截面设计，在保证往复运动刚度、承受交变冲击载荷的前提下，尽可能降低往复运动质量，减少高转速工况下的惯性力冲击。曲轴总成采用组合式曲柄结构，左右曲柄通过过盈压装与曲柄销结合为整体，输出端设置花键轴段用于连接离合器、传动齿轮或者动力输出轮，

　　另一端设置轴承安装轴颈用于支撑曲轴在箱体内的旋转运动，曲柄臂上集成的平衡块经过配重设计，抵消活塞连杆组件往复运动产生的一阶惯性力，降低高转速运转时的整机振动。从安装边界来看，活塞外径与气缸内径保持严格的配合公差，冷态下预留合适的膨胀间隙，避免热机状态下活塞胀死在气缸内；曲轴两端轴颈的同轴度控制在微米级公差范围，保证装配后曲轴转动无卡滞，两端轴承安装位的尺寸与箱体轴承室尺寸匹配，保证支撑刚度；连杆大头的侧向间隙、活塞销的轴向窜动量都预留了合理的装配公差范围，既不会因为间隙过小导致运动卡滞，也不会因为间隙过大产生异常敲击噪音。在实际设计建模过程中，需要重点关注各运动部件的运动干涉校验：活塞运行到上止点时，

　　活塞顶部与气缸盖燃烧室的余隙需要控制在合理范围，既保证压缩比满足设计要求，也避免活塞碰撞气门或者气缸盖；活塞运行到下止点时，裙部不能碰撞曲轴箱内壁，同时要保证扫气口完全开启，满足换气效率要求；连杆在摆动过程中，不能与曲轴箱内壁、气缸套下部发生干涉，曲轴旋转时平衡块不能碰撞箱体内部的加强筋或者润滑油道。这套组件的结构设计完全贴合二冲程发动机的工作特性，没有多余的冗余结构，所有型面设计都服务于动力传递、换气匹配、可靠性提升的核心需求，对于小型通用动力设备的结构开发、逆向建模以及教学演示都有实际参考价值，建模过程中对各运动副配合间隙、配重平衡、气口时序匹配的还原，能够直接为同类产品的结构优化提供三维数据支撑，帮助设计人员快速校验运动轨迹、装配关系，减少物理样机试制阶段的问题排查成本。
