12V小型直流电机爆炸视图结构设计

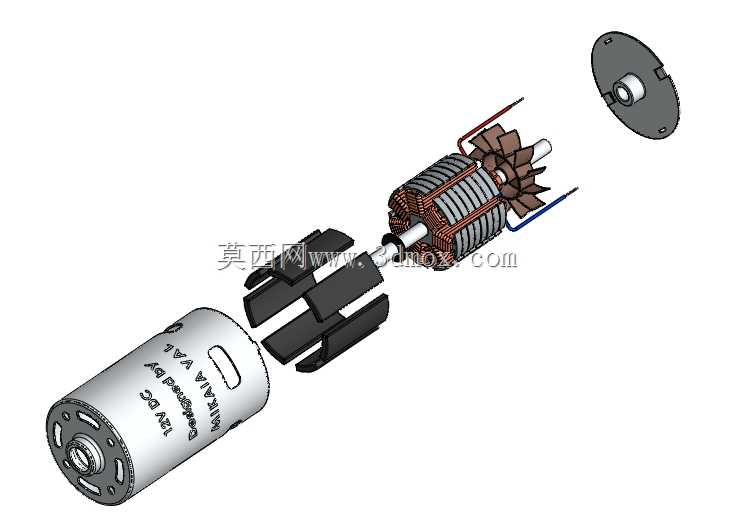

　　这款12V直流电机的结构设计，核心围绕小型低压驱动场景的实际使用需求展开，在做结构拆解建模的时候，最先考虑的是民用小型设备、便携电子装置、小型自动化执行机构这类场景的安装适配问题——毕竟12V供电是车载外设、桌面小型设备、便携电动工具最常用的低压供电规格，不需要额外做升压降压电路适配，能直接对接多数常规低压驱动板的输出端口。从结构拆分的爆炸视图能清晰看到，整个电机采用最经典的有刷直流电机架构，从外到内依次包含冲压成型的金属机壳、端盖固定组件、永磁体定子、带绕组的转子铁芯、换向器、碳刷架结构、输出轴以及尾部的散热风叶，每个部件的配合边界都做了明确的建模还原，没有做过度的结构简化，能直接用于定子绕组的排布设计验证、装配干涉检查，

　　也能作为教学演示、产品选型阶段的可视化参考模型。做结构设计的时候，机壳部分采用的是薄壁拉伸的金属壳体，侧壁预留了碳刷架的安装卡槽，不需要额外做螺丝固定位就能把碳刷组件卡紧在机壳内壁，这种结构在量产的时候能减少装配工序，同时机壳的外径尺寸控制在常规小型电机的通用安装尺寸范围内，端盖上的安装孔位也匹配常见的电机固定支架孔距，不管是替换现有设备里的同规格电机，还是做新设备的结构适配，都不需要额外定制安装转接件。定子部分采用的是弧形永磁体贴附在机壳内壁的结构，建模的时候特意还原了磁钢的贴合间隙和定位台阶，避免磁钢在电机运转过程中出现移位蹭到转子的问题，磁钢的弧度和厚度参数都是按照12V额定电压下的输出扭矩需求匹配的，

　　能在额定转速下提供足够的磁场强度，保证电机的输出效率。转子组件的建模还原了铁芯叠片的槽型结构、漆包线绕组的排布走向，还有换向器与绕组的连接位置，做这个部分的建模时，特意把绕组端部的高度做了精准控制，既保证绕组的匝数满足扭矩输出要求，又不会让端部过高蹭到端盖或者机壳内部的其他结构，转子轴的直径和输出端的长度也符合通用小型电机的输出轴规格，能直接对接常规的齿轮箱、联轴器、传动轮等传动部件，不需要额外做轴径的转接加工。尾部的散热风叶是和转子轴同步转动的结构，风叶的叶片角度做了优化，电机运转的时候能带动气流从机壳的通风孔穿过，带走绕组和换向器工作产生的热量，避免长时间运转的时候电机内部温度过高，导致漆包线绝缘层老化或者磁钢退磁，影响电机的使用寿命。碳刷架的结构采用的是弹性卡装的设计，碳刷在弹簧的压力下能始终贴合在换向器表面，建模的时候还原了碳刷的滑动行程和弹簧的安装空间，保证碳刷磨损到极限位置之前都能稳定接触，不会出现接触不良导致的电机打火、运转抖动问题。端盖部分采用的是和机壳过盈压装配合的结构，端盖上的轴承室尺寸和转子轴的轴承外径做了精准的公差匹配，能保证转子转动的时候同轴度符合要求，不会出现轴窜动或者扫膛的问题。整个模型的所有配合面都做了装配间隙的预留，按照实际量产的工程公差做了建模处理，不是完全零间隙的理想模型，不管是做结构干涉检查、装配流程模拟，还是做产品的宣传演示、教学课件的素材，都能直接使用，不需要再做额外的结构调整。

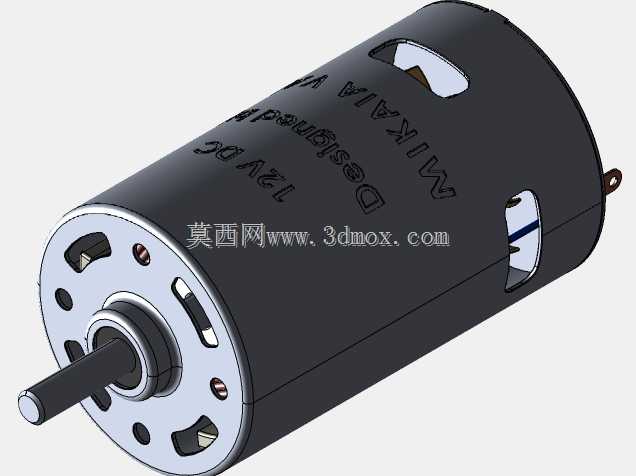

　　在做定子线圈设计验证的时候，能直接通过这个模型观察绕组在铁芯槽内的排布空间，计算槽满率，调整漆包线的线径和匝数，匹配不同的转速和扭矩输出需求，比如需要大扭矩输出的场景，可以调整绕组的线径和匝数，降低转速提升扭矩；需要高转速的场景，可以调整绕组参数提升空载转速，这个模型的结构参数能给这类调整提供准确的空间参考，避免设计出来的绕组尺寸超出铁芯槽的容纳范围，或者端部过高和其他部件产生干涉。另外，整个电机的外部安装边界也做了完整的还原，机壳的外径、机身长度、输出轴的伸出长度、端盖安装孔的位置和孔径都和实际量产的同规格12V直流电机保持一致，在做整机设备的结构设计的时候，可以直接把这个模型导入到整机装配体里，做安装位置的排布、传动链路的匹配，不需要再实地测量电机的尺寸，能大幅缩短结构设计的周期，避免因为尺寸测量误差导致的装配干涉问题。
