带涡轮结构的往复式动力引擎结构设计

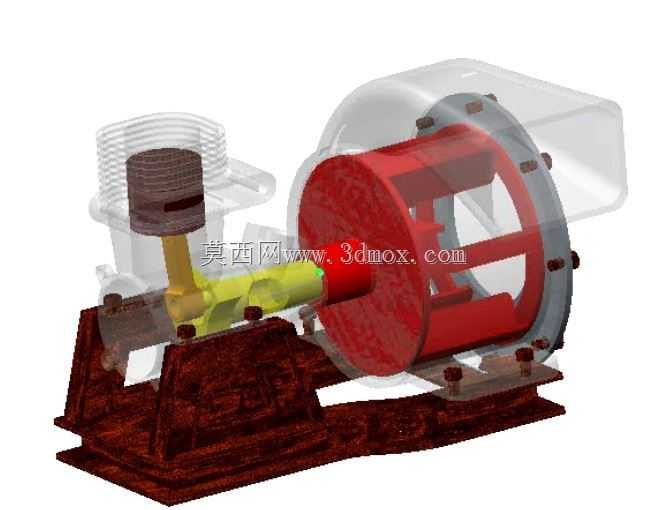

　　这套动力结构的设计初衷，是面向小型动力输出场景的原理验证与结构优化，常见于小型通用动力设备、教学演示样机以及改装类动力单元的开发环节，区别于量产定型的商用发动机，该结构预留了较多的调整空间，方便设计人员针对不同工况做参数迭代。从实际应用场景来看，这类带涡轮进气结构的往复式动力单元，可适配小型发电机组、便携作业动力头、科普类教学演示台等场景，核心是通过涡轮组件的进气增压效果，提升小排量往复结构的充气效率，在有限的体积约束下获得更高的动力输出上限。

　　结构设计上，整套动力单元采用分体式铸铁机架作为承载基础，机架底部预留了通用安装孔位，安装边界的孔距适配常见的小型动力设备安装基座，不需要额外做转接板即可完成固定，整体安装基面的平面度设计要求控制在0.1mm以内，避免运行过程中因机架形变导致曲轴、活塞组件的同轴度偏差，引发异常磨损。活塞组件采用传统的往复式结构，活塞销与连杆小头采用浮动连接设计，连杆大头与曲轴曲柄销的配合面预留了标准轴瓦的安装间隙，曲轴的输出端直接对接涡轮组件的连接轴，中间通过密封结构隔离曲轴箱的润滑油腔与涡轮侧的气路通道，避免润滑油窜入进气通路影响燃烧效率。

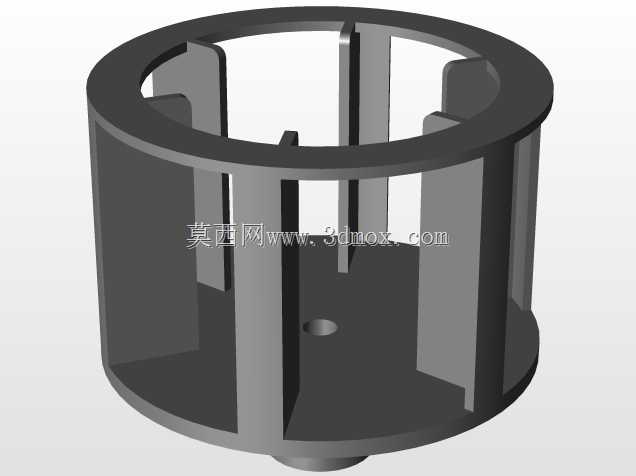

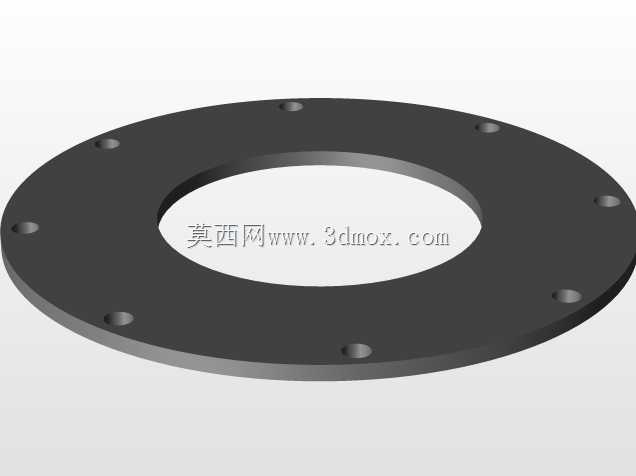

　　涡轮端的壳体采用半透明可视化设计，这部分结构主要用于原理演示场景下的内部流道展示，实际量产应用中可替换为铸铝或者铸铁的密封壳体，壳体与曲轴箱的连接面采用止口定位加螺栓紧固的结构，周向布置的紧固螺栓按照等力矩要求设计，保证结合面的密封压力均匀，避免增压工况下出现漏气问题。涡轮叶轮的叶片采用后弯式设计，匹配小排量往复机的排气脉冲特性，能够在中低转速区间就获得足够的增压压力，不需要高转速驱动就能实现进气效率的提升，这一设计思路主要是针对小型动力设备常用的中低转速运行工况做的适配，避免出现高速增压但常用工况下动力响应不足的问题。

　　从功能特性来看，这套结构完整复现了四冲程往复发动机配合涡轮进气的完整动力传递路径，活塞的往复运动通过连杆转化为曲轴的旋转运动，曲轴输出的动力一部分作为对外输出的动力源，另一部分驱动涡轮组件完成进气压缩，整套结构的运动副都做了干涉校验，全行程运动过程中不存在部件碰撞的问题，各运动部件的间隙预留都考虑了热膨胀的影响，在常规工作温度区间内不会出现卡滞。外形尺寸上，整套结构的总长控制在适配小型设备舱的范围内，宽度方向不超过常规小型通用动力的安装宽度，高度方向预留了涡轮壳体的安装空间，整体外轮廓没有突出的尖锐结构，方便外围的机壳、散热组件等附属部件的安装布置。

　　设计过程中，针对机架的承重特性做了对应的加强筋设计，机架的轴承安装位采用一体式镗孔加工的工艺基准，保证前后曲轴轴承的同轴度，避免曲轴运行过程中出现附加弯矩。活塞环的安装槽位置按照常规气环、油环的布置顺序设计，适配标准的小型活塞环配件，降低后续样机测试阶段的配件采购成本。涡轮端的连接轴与曲轴的对接采用花键连接结构，能够传递更大的扭矩，同时方便拆装维护，不需要做过盈压装就能完成装配，适合样机迭代阶段的频繁拆装调整。

　　在实际选型参考层面，这套结构的参数设置可以作为小型涡轮增压动力单元的设计基准，设计人员可以根据实际的输出功率需求，等比例调整缸径、行程、涡轮叶轮直径等核心参数，机架的安装孔位可以根据目标设备的安装要求做对应调整，不需要改动核心的运动结构逻辑。整套结构的润滑方式采用飞溅润滑设计，曲轴箱底部预留了油池空间，曲轴运转过程中带动润滑油飞溅到各运动副表面，不需要额外设置机油泵，简化了整体结构，降低了小型动力单元的结构复杂度，提升了运行可靠性。
