单缸摆动式蒸汽机结构设计方案

　　这款单缸摆动式蒸汽机的结构设计，核心围绕小型动力演示与原理验证场景展开，在教学实训、小型动力装置改装、复古机械复刻领域有着明确的应用定位。不同于传统固定式汽缸的蒸汽机结构，该设计采用汽缸绕支点摆动的配气方式，省去了复杂的滑阀配气机构，整体零件数量大幅缩减，非常适合入门级机械原理教学场景使用，能够让学习者直观观察到蒸汽热能转换为旋转机械能的完整过程，也可作为小型蒸汽动力装置的核心动力单元，适配微型车船模型、小型展示装置的动力输出需求。

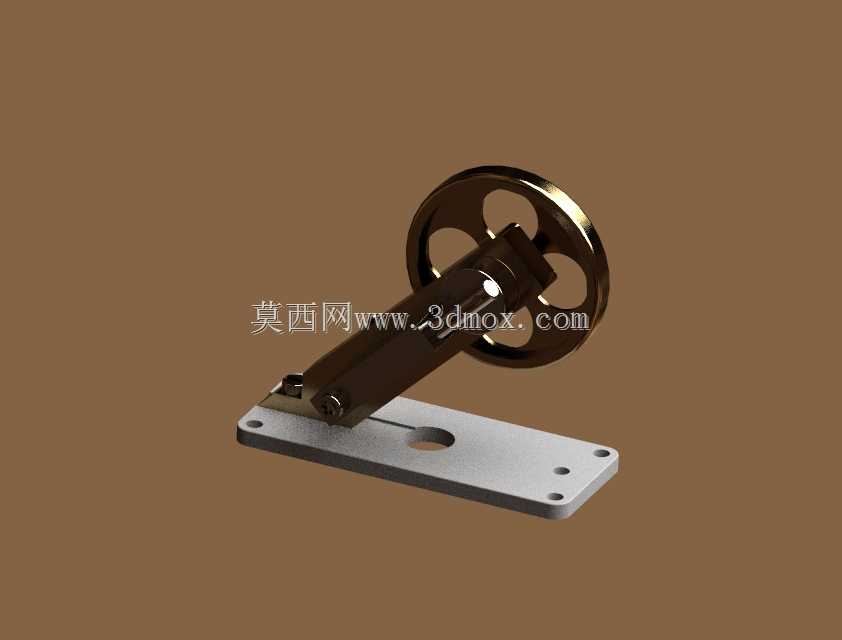

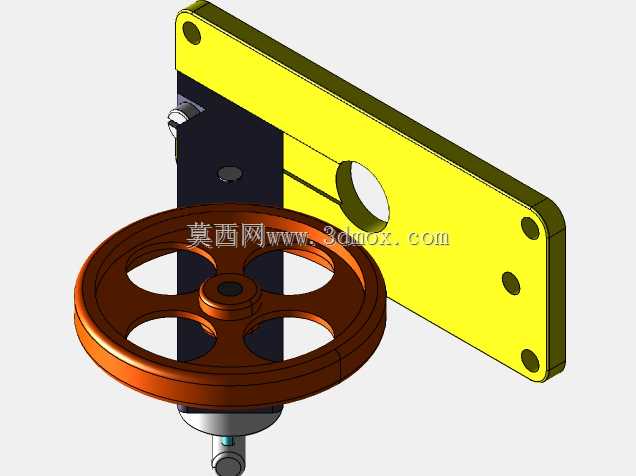

　　从功能特性来看，该装置依靠蒸汽进入汽缸后推动活塞做往复直线运动，由于汽缸采用铰接式安装结构，活塞连杆直接与飞轮曲轴连接，在活塞往复运动过程中，汽缸会随曲轴转动角度自动摆动，同步完成进排气口的切换，无需额外设置配气凸轮与滑阀组件，结构紧凑性远高于同功率等级的传统蒸汽机。飞轮采用带减重孔的轮辐式结构，既能够储存转动惯量保证曲轴运转平稳，避免活塞过止点时出现卡滞，也通过镂空设计降低了整体自重，减少启动阶段的动力损耗。底座采用带安装孔的平板式结构，预留了四个固定安装位与长条形调节槽，既可以通过螺栓将整机固定在实训台架、展示底座上，也能通过调节槽调整安装位置，适配不同的安装基座尺寸，安装边界兼容性较强。

　　设计过程中优先考虑了结构的易加工性与装配便捷性，所有零件均采用规则几何造型，没有复杂的异形曲面，无论是采用常规机加工方式制作金属样机，还是通过3D打印制作教学演示模型，都能够快速完成零件加工。汽缸与底座的铰接支点位置经过反复校核，保证摆动过程中汽缸与活塞连杆的运动无干涉，进排气通道直接集成在汽缸铰接端的安装座上，减少了外接管路的数量，降低了蒸汽泄漏的风险。曲轴与飞轮的连接采用平键定位方式，保证扭矩传递的可靠性，同时方便拆卸维护，活塞与汽缸的配合间隙预留了合理的公差范围，既保证密封性能减少蒸汽泄漏，也避免配合过紧导致运转卡滞。

　　从安装尺寸边界来看，整机底座长度控制在适配小型台架安装的范围内，宽度方向预留了足够的操作空间，飞轮外圆与底座边缘保持足够安全距离，运转过程中不会与周边安装结构发生碰撞。整机高度方向的尺寸经过优化，重心落在底座安装孔的覆盖范围内，高速运转时不会出现明显的振动偏移，无需额外加装配重块即可保证放置稳定性。在实际应用场景中，该结构既可以接入低压蒸汽源作为教学演示装置，直观展示曲柄连杆机构的运动原理、蒸汽机的能量转换过程，也可以经过密封性能升级后，作为小型蒸汽动力装置的核心单元，为微型动力设备提供稳定的旋转动力输出。摆动式汽缸的设计也大幅降低了装配调试的难度，相较于传统固定式汽缸蒸汽机，不需要精确调整滑阀与曲轴的相位角度，只要保证铰接点转动灵活、活塞运动无卡滞，即可正常运转，非常适合机械原理入门学习、小型DIY动力装置制作使用。在结构细节上，底座的长条形调节槽还可以适配不同规格的蒸汽管路接入位置，不需要对底座进行二次加工即可完成管路连接，铰接点采用耐磨衬套结构，长期反复摆动也不会出现过度磨损导致的配合间隙过大问题，有效延长了装置的使用寿命。飞轮的轮辐结构经过动平衡校核，运转过程中振动量控制在较低水平，即使固定在轻质台架上也不会出现明显的共振问题。
