T电机火焰60A 12S航模电子调速器结构

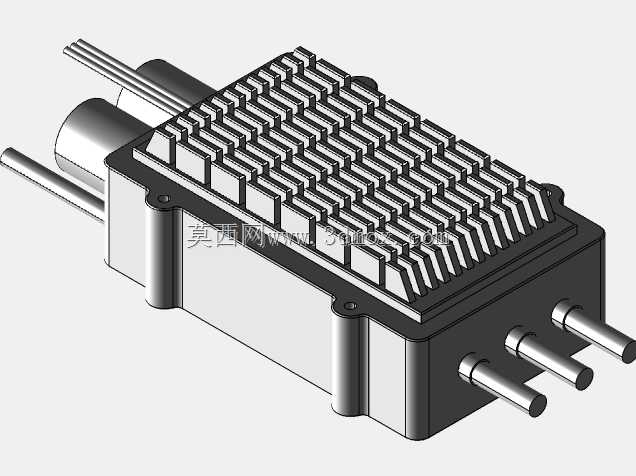

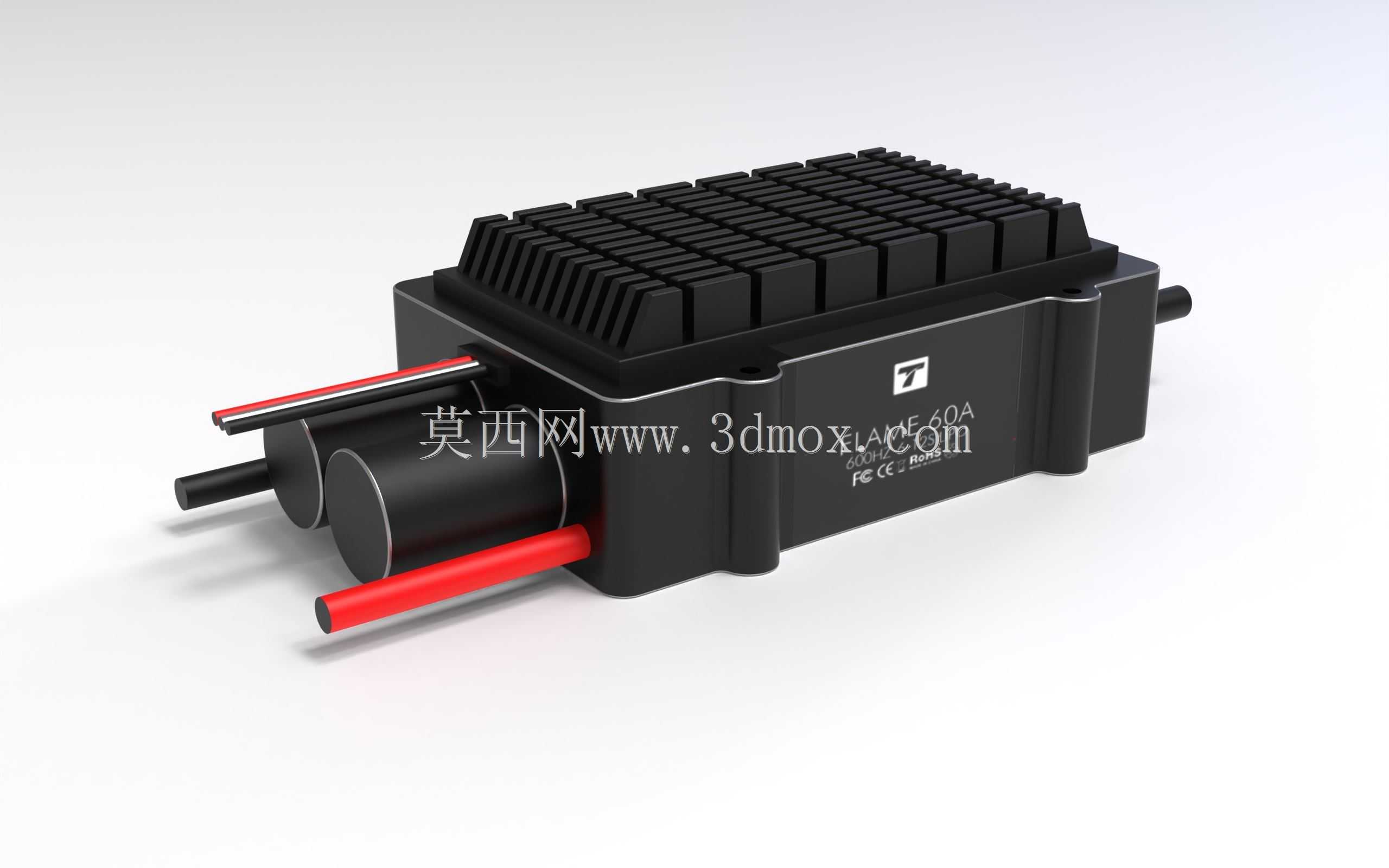

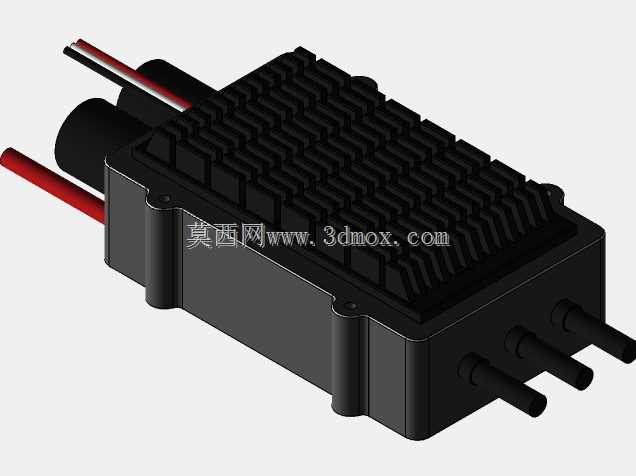

　　这款电子调速器主要适配多旋翼、固定翼航模以及小型工业级无人机的动力系统，作为无刷电机与飞控系统之间的核心控制单元，承担着将飞控输出的油门控制信号转化为电机驱动三相电流的核心作用，直接决定动力输出的线性度、响应速度与运行稳定性，在植保无人机、航测无人机、竞技穿越机等场景中，电调的性能直接影响整机的操控手感与作业可靠性。从结构设计来看，整体壳体采用一体化铝合金挤压成型工艺，上表面排布密集的平行散热鳍片，鳍片高度与间距经过热仿真优化，在飞行过程中可借助迎面气流形成高效对流散热，避免持续大电流输出时功率器件过热降频；壳体两侧设置带加强筋的安装凸台，凸台上预留标准安装孔位，可适配不同规格的机架安装座，安装时无需额外定制转接件，

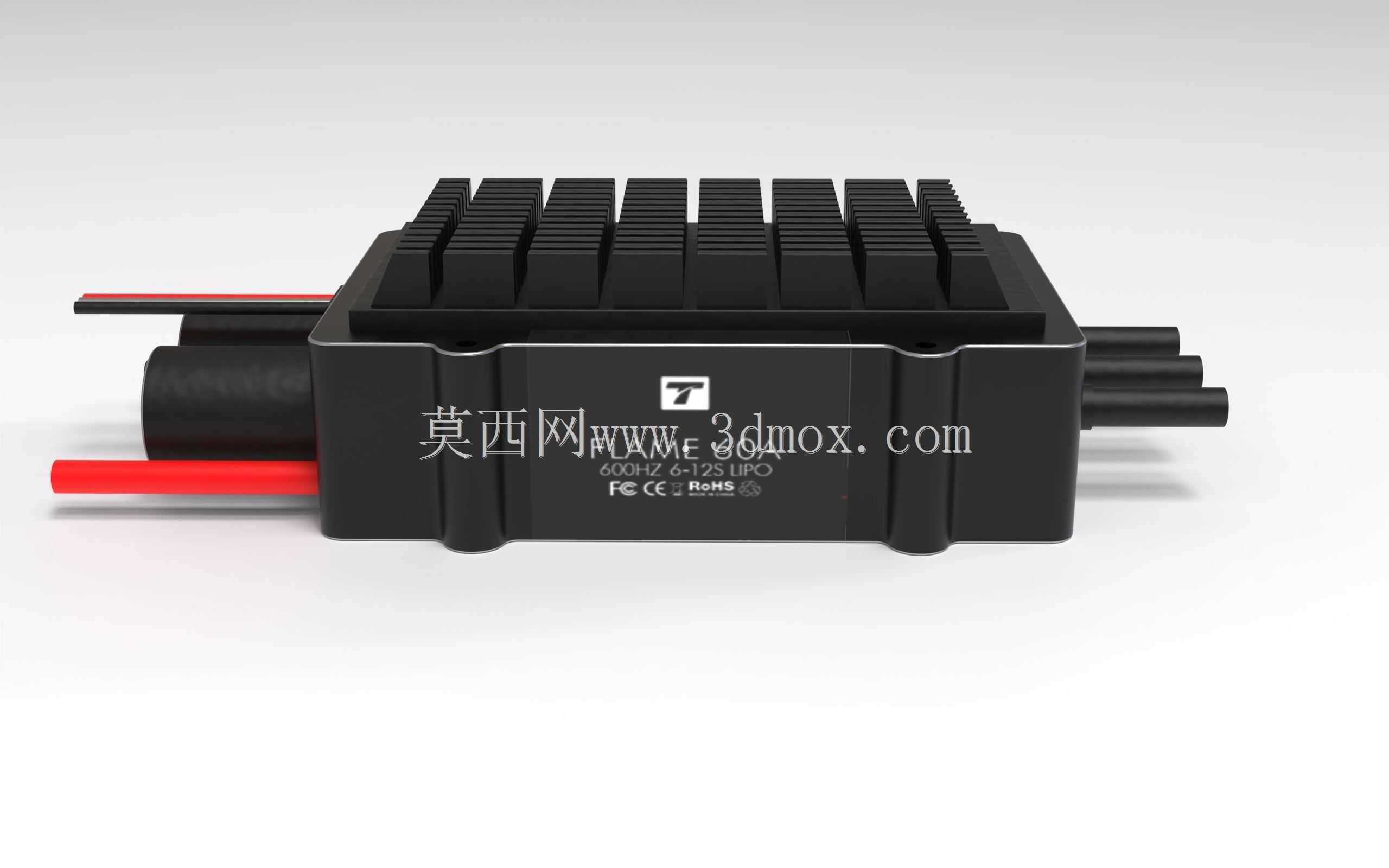

　　同时凸台与壳体主体的过渡位置做了圆弧倒角处理，既降低应力集中风险，也避免安装时划伤线材或机架碳板。出线端采用大截面积耐高温硅胶线，其中动力输入线为红黑双线区分正负极，输出端为三相动力线直接连接无刷电机，线材与壳体衔接位置做了密封固线处理，可抵御飞行过程中的震动拉扯，同时具备一定的防尘防水溅能力，适配户外复杂作业环境。壳体侧面印刷清晰的参数标识与接线定义，安装调试时可快速核对接线逻辑，避免错接导致器件烧毁。内部功率板采用铺铜加厚设计，MOS管与散热壳体之间填充高导热硅脂，将工作时产生的热量快速传导至外部散热鳍片，控制电路部分做了独立屏蔽处理，可抵御电机运转时的电磁干扰，避免飞控信号出现误触发。从安装边界来看，整体外形为规整长方体结构，

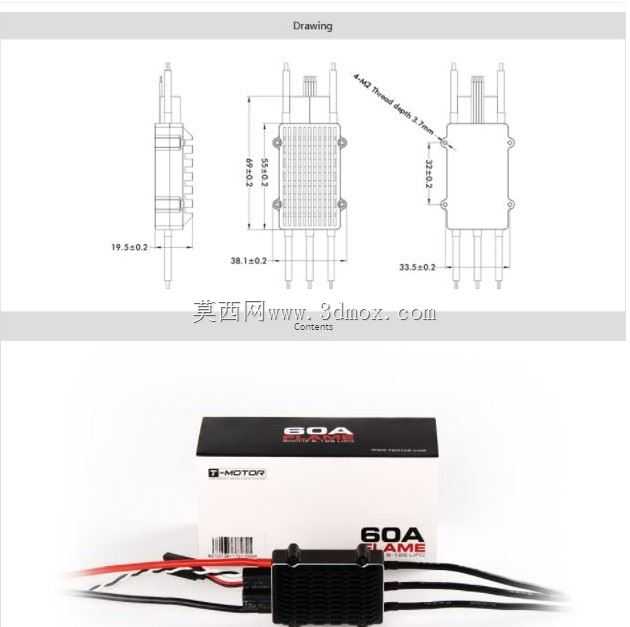

　　出线方向沿壳体轴向延伸，安装时需在机架上预留对应长度的走线空间，避免线材弯折角度过大导致内部铜芯断裂；壳体底部为平整安装面，安装时可在接触面贴附减震泡棉，抵消电机运转传递的高频震动，避免内部焊点因长期震动出现虚接。在实际选型适配时，这款电调可支持12S锂电池供电，持续输出电流60A，短时峰值电流可支撑大拉力电机的瞬时动力需求，油门响应速度可适配竞技类航模的快速机动动作，同时内置的保护程序可在过流、过热、电池欠压时自动降低输出功率，避免器件损坏或电池过放。建模过程中还原了散热鳍片的拔模角度、安装孔位的公差配合、出线口的密封结构细节，可直接用于航模机架的装配干涉检查，也可作为同类型电调产品结构设计的参考样本，在做整机动力布局时，可直接导入装配体模拟走线路径与安装空间，提前规避结构干涉问题，减少实物打样的调整次数。
