P沟道20V功率MOSFET单焊盘封装结构

　　这款P沟道功率场效应管的封装结构，在便携通讯终端、小型消费类数码设备的电源管理回路中有着极高的应用占比，尤其适合空间极度受限的高密度PCB布局场景，常见于手持对讲机、小型蓝牙通讯模块、便携数据采集终端的负载开关、电源反接保护、低压直流电机驱动回路中。从实际选型应用角度看，这类20V耐压的P沟道器件，通常适配单节锂电池供电的便携设备，可直接通过IO口电平驱动完成电源通断控制，无需额外搭建自举升压电路，能大幅简化电源回路的设计复杂度，减少外围元件数量，压缩PCB占用面积。

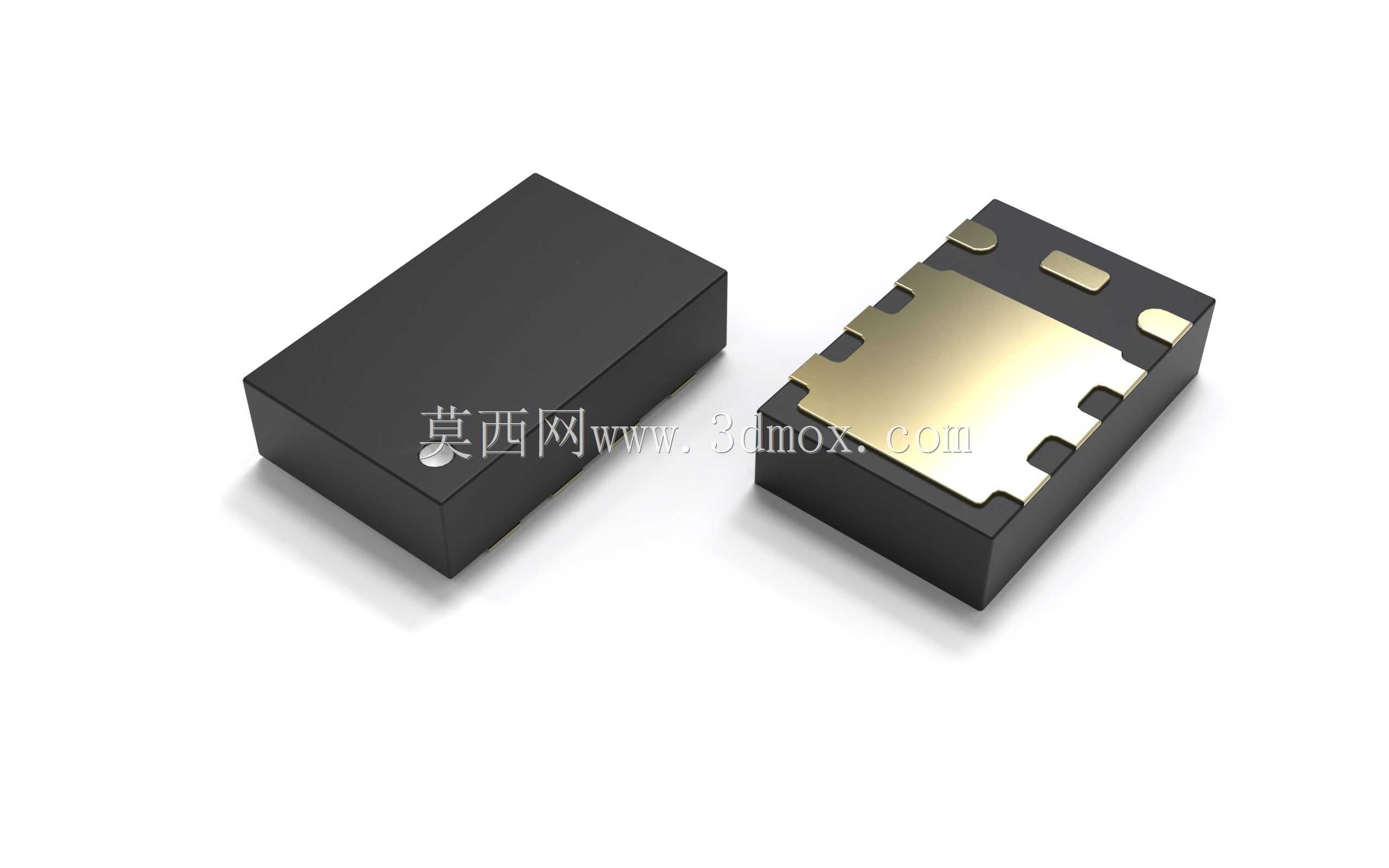

　　在结构设计层面，该封装采用单焊盘外露式散热设计，底部大面积金属焊盘直接与器件的漏极引脚连通，焊接时可通过PCB表层的散热铜箔将器件工作时产生的热量快速导出，相比传统小尺寸SOT封装，在相同导通电阻参数下，持续导通电流的承载能力可提升40%以上，同时避免了小封装器件在大电流工况下因散热不足导致的结温过高、参数漂移甚至热击穿问题。封装本体采用黑色环氧塑封材质，具备足够的机械强度，可耐受SMT回流焊过程中的高温冲击，同时塑封料与引线框架的结合力经过优化，能满足无铅焊接工艺的可靠性要求，避免长期使用后出现分层、引脚脱落等失效问题。

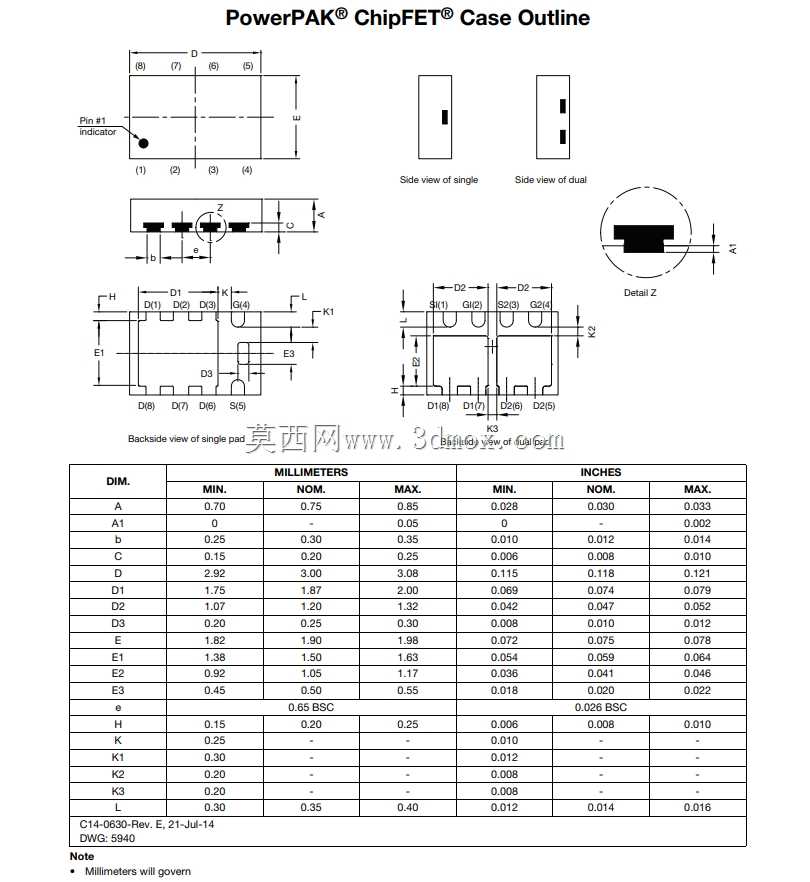

　　从外形尺寸与安装边界来看，该封装属于超小型DFN类无引脚封装，本体长宽尺寸控制在极小范围内，厚度不足1mm，在PCB布局时，器件下方除了预留中心散热焊盘的位置外，周边信号引脚的焊盘需按照引脚间距做等宽设计，焊盘外侧需预留0.3mm以上的阻焊隔离带，避免焊接时出现桥连短路。需要注意的是，这类无引脚封装的焊点检测无法通过传统目视完成，设计时需在每个引脚焊盘位置预留测试点，方便生产过程中的AOI检测与后期维修测量。另外，封装本体的边角做了微小的倒角处理，一方面是塑封脱模的工艺需求，另一方面可在SMT贴装时减少吸嘴拾取的偏差，提升贴装精度。

　　在实际电路应用中，该器件的栅极耐压阈值适配常规3.3V、5V逻辑电平，可直接与主控MCU的IO口连接，无需额外的电平转换电路，栅极内部集成了ESD保护结构，可耐受一定等级的静电放电冲击，降低生产组装过程中因静电导致的器件损坏概率。器件的导通内阻参数经过优化，在满负荷导通状态下的自身压降极低，可有效减少电源回路的无谓功耗，提升便携设备的电池续航能力。在驱动小型直流负载比如通讯终端的内置振动马达、微型扬声器功放回路的电源开关时，该器件可快速完成通断动作，开关延迟时间控制在纳秒级，不会对回路的正常信号传输造成干扰。

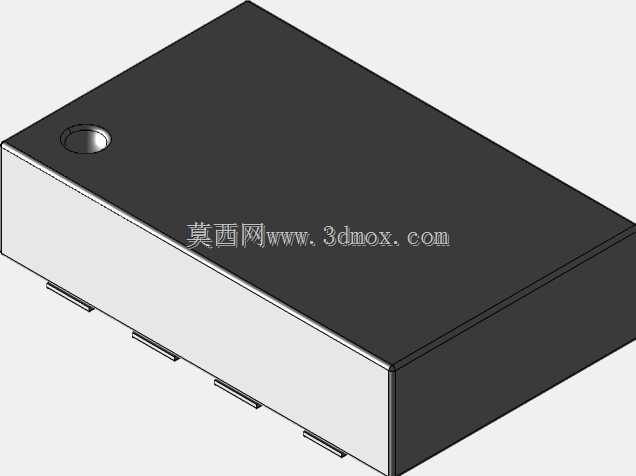

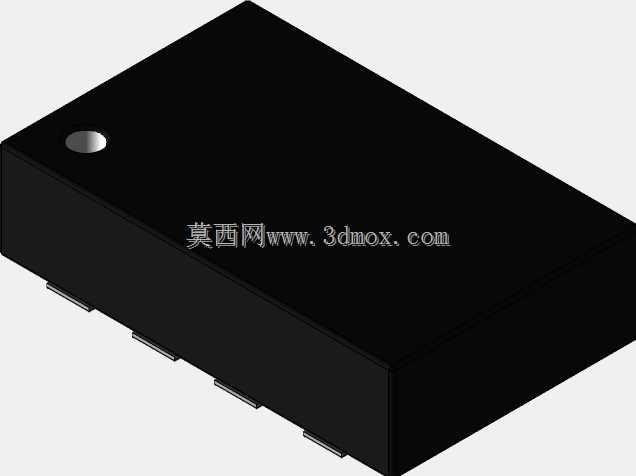

　　建模过程中，严格还原了封装本体的所有细节特征，包括顶部的极性标识圆点、侧面引脚的切边轮廓、底部散热焊盘的凹陷结构、引脚与塑封本体的结合位置，所有尺寸公差按照JEDEC相关封装标准设定，可直接用于PCB封装库的匹配校验、整机结构的干涉检查，也可用于生产组装过程的仿真模拟，验证吸嘴拾取、焊膏印刷、回流焊过程中的工艺可行性。在结构干涉检查环节，该模型可帮助结构工程师确认器件与周边壳体、屏蔽罩、相邻元件的安全距离，避免因封装尺寸估算偏差导致的组装干涉问题，尤其在多层堆叠结构的便携通讯设备中，精准的器件模型可大幅减少打样迭代次数，缩短产品开发周期。
