47x13规格碳纤维正反无人机螺旋桨组件

　　在多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机输出扭矩转化为气动推力的核心执行部件，其气动外形、材质特性与安装适配性直接决定了整机的悬停稳定性、续航表现与机动响应能力，这套47x13规格的碳纤维正反桨组件，正是针对中小轴距穿越机、轻型航拍无人机的动力匹配需求完成的结构设计。从实际应用场景来看，这类小尺寸高螺距碳纤维桨主要适配高KV值外转子无刷电机，常见于2-3寸轴距的FPV穿越机、室内航拍无人机以及小型物流验证样机，在高速机动飞行、抗风悬停作业场景下，碳纤维材质的高比刚度特性能够有效降低桨叶高速旋转时的形变量，避免桨叶形变导致的气动效率损失与动平衡偏移问题。

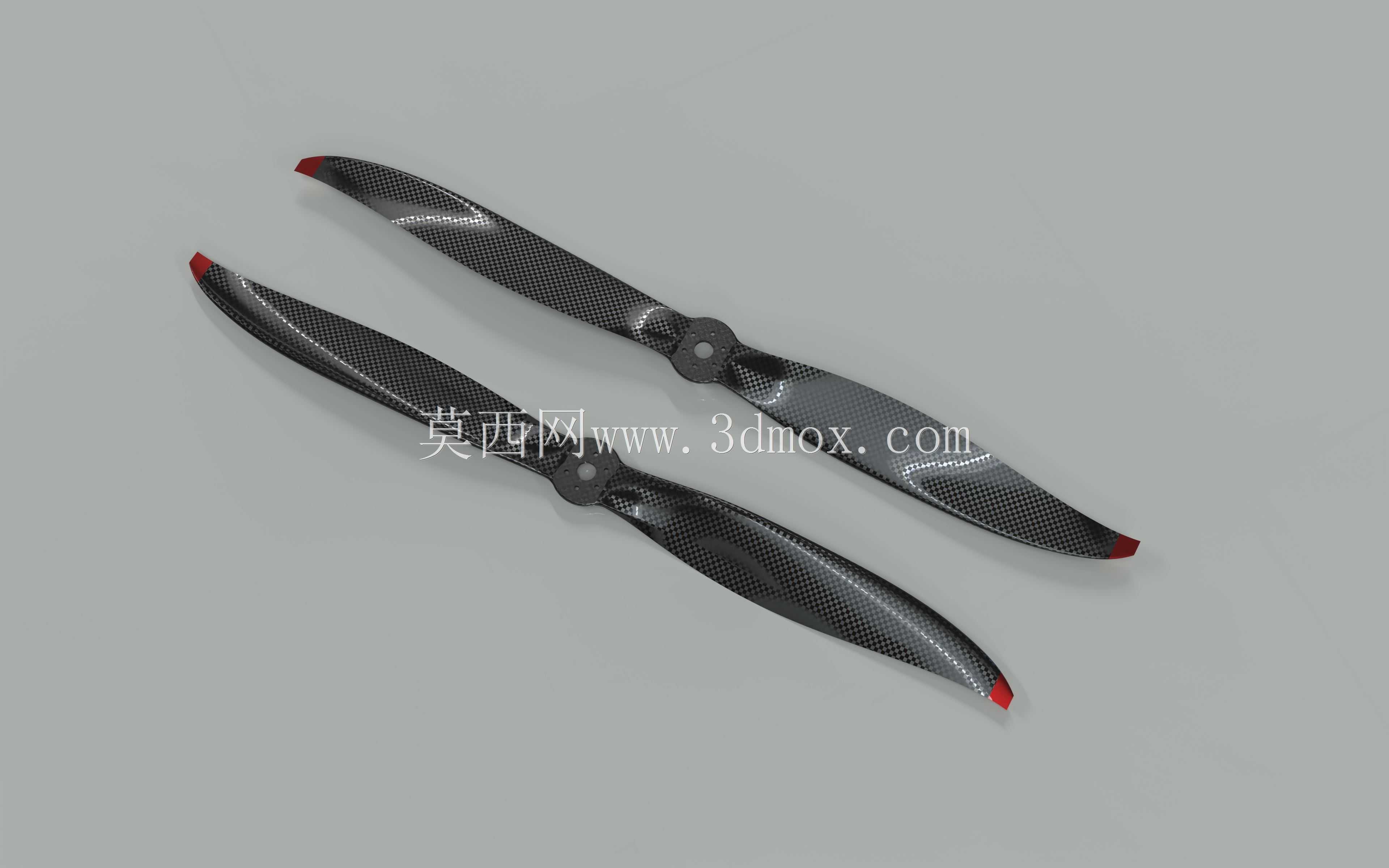

　　从功能特性维度看，这套组件包含CCW逆时针旋转与CW顺时针旋转的成对桨叶，分别对应多旋翼机架对角位置的电机转向匹配，能够抵消单桨旋转产生的反扭矩，保证整机姿态控制的力矩平衡。桨叶翼型采用经过气动优化的高升阻比低速翼型，在13的高螺距比设计下，能够在高转速区间输出更大的单位功率推力，适配追求机动响应速度的飞行场景；桨尖位置做了红色标识处理，既能够在高速旋转时清晰区分正反桨转向，也能在飞行过程中提升桨叶的视觉辨识度，降低低空飞行时的碰撞风险。桨叶表面的碳纤维编织纹理不仅是材质外观的体现，连续碳纤维铺层的结构设计让桨叶在保持1.8mm左右薄壁厚度的前提下，具备足够的抗扭与抗弯强度，能够承受电机急加速、急减速时的瞬时冲击载荷，同时相比同尺寸的尼龙玻纤桨，重量降低30%以上，有效降低电机的转动惯量，提升电机的转速响应速度。

　　在设计思路层面，这套桨叶的建模过程优先保证了安装接口的通用性与气动外形的连续性，桨根位置的安装孔采用标准圆形通孔设计，适配市面上绝大多数M3规格的桨夹安装座，安装孔周边做了局部加厚处理，避免拧紧桨夹螺丝时出现桨根压裂的问题。建模时没有采用完全测绘实物的精确尺寸复刻，而是围绕中小尺寸无人机的常用动力匹配区间，对桨叶的弦长分布、扭转角梯度做了适配性调整：从桨根到桨尖的弦长呈现先增后减的平滑过渡，在桨叶70%半径位置达到最大弦长，匹配该位置线速度最高的气动做功需求；桨叶扭转角从桨根位置的22度平滑过渡到桨尖位置的8度，保证不同半径位置的翼型都能处于合适的迎角区间，降低高速旋转时的诱导阻力。桨叶前缘做了微小的钝化处理，既能够提升飞行过程中碰到细小障碍物时的抗冲击能力，也能避免尖锐前缘在加工、装配过程中出现的纤维劈裂问题。

　　从外形尺寸与安装边界来看，这套桨叶单支直径为47mm，螺距为13mm，成对安装时两支桨的旋转平面无重叠区域，适配的机架电机安装孔距需要满足相邻电机中心距不小于50mm的要求，避免旋转过程中出现打桨问题。桨根安装位置的厚度为3mm，能够适配市面上绝大多数压片式、快拆式桨夹的夹持厚度范围，安装时只需要保证桨叶夹持面与电机轴垂直，按照标识的转向对应安装到正反转电机上，拧紧固定螺丝后做简单的动平衡微调即可投入使用。需要注意的是，由于碳纤维材质的刚性较强，安装时的螺丝拧紧力矩需要控制在合适范围，避免力矩过大导致桨根出现暗伤，在飞行前需要检查桨叶表面是否存在裂纹、缺口等损伤，避免高速旋转时出现桨叶断裂的风险。这类碳纤维螺旋桨相比传统塑料桨，在相同推力下的转速更低，能够有效降低飞行过程中的气动噪音，同时在高低温环境下的形变量极小，不会因为环境温度变化导致桨叶动平衡偏移，适合在复杂户外环境下的飞行作业使用。
