大电流航模多旋翼电调结构设计

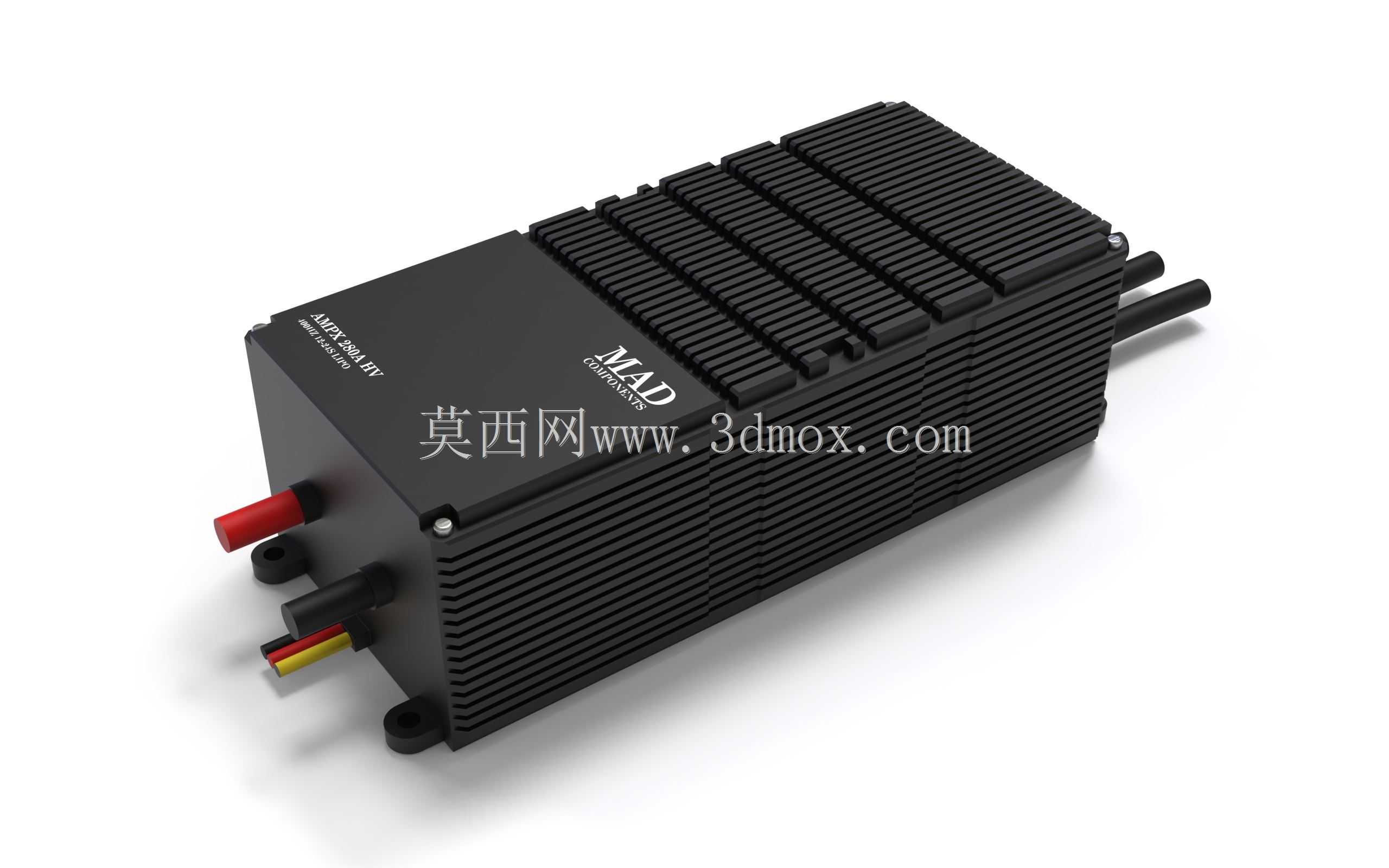

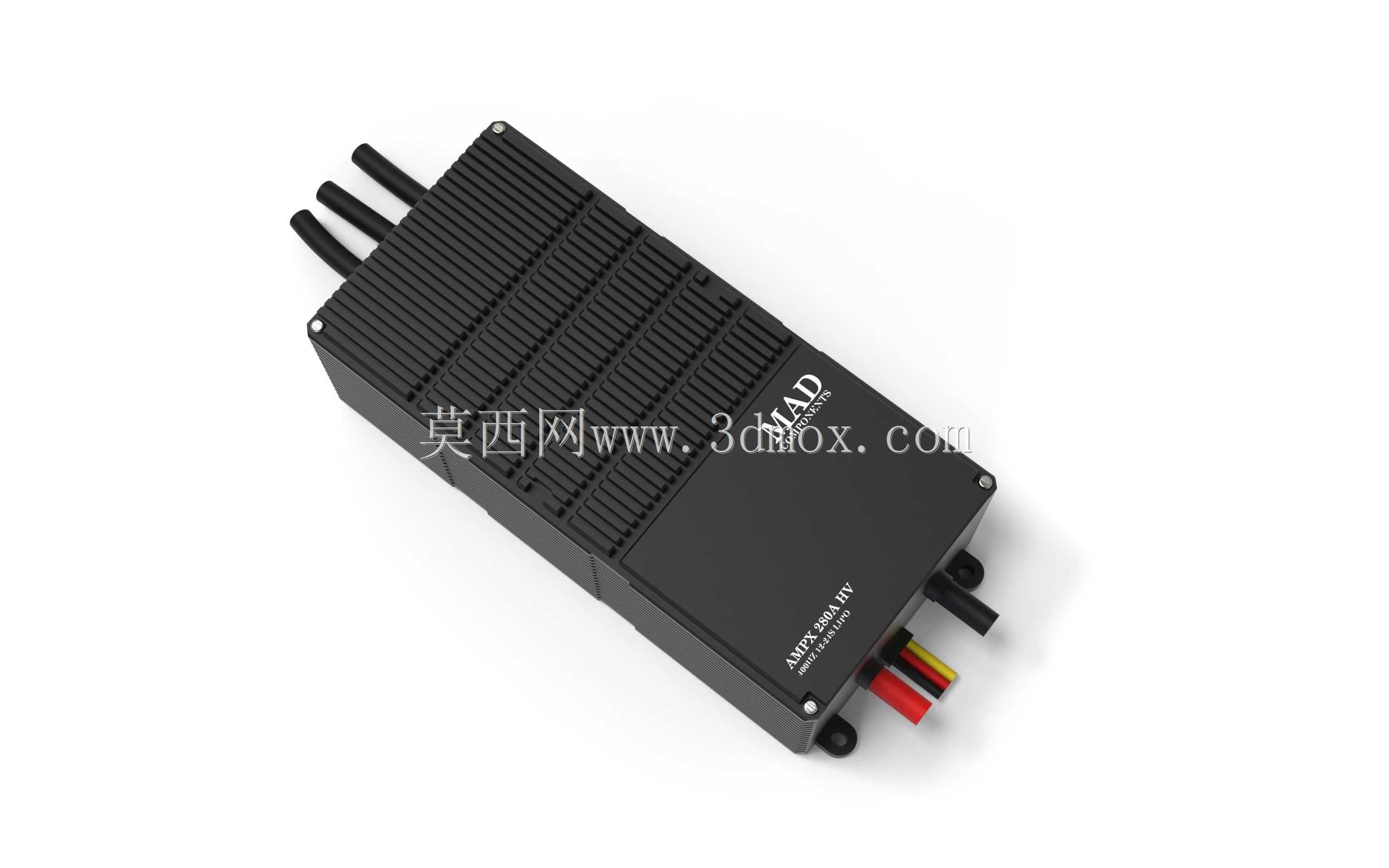

　　做工业级多旋翼无人机动力系统选型时，这款高压大电流电调是适配12-24S锂电动力组的核心功率部件，主要承担飞控信号到无刷电机驱动的功率转换任务，在植保、测绘、大载重物流类无人机上应用广泛，也可适配有人驾驶电动旋翼类飞行器的动力控制需求。从结构设计来看，整体采用一体化挤压铝型材壳体，外壳通体布置平行散热鳍片，鳍片高度与间距经过热仿真优化，在自然对流条件下即可满足持续240A电流输出的散热需求，峰值300A短时输出时也不会触发过温保护，鳍片走向顺着飞行器飞行时的气流方向布置，飞行过程中迎面气流可直接穿过鳍片间隙带走热量，无需额外加装散热风扇，减少了动力系统的额外重量消耗与故障点。壳体两端采用端盖密封结构，接线端做了防呆分区设计，

　　主电源输入采用大电流红黑接线柱，红端对应电源正极、黑端对应负极，接线柱直径适配10AWG以上的大电流硅胶线，可承载持续大电流的载流需求，避免线损过热；电机输出端采用三相出线设计，出线口做了橡胶护线套防护，防止飞行过程中线材振动磨损绝缘层，信号端采用独立的屏蔽出线，减少功率回路对控制信号的电磁干扰。安装结构上，壳体底部预留了两个带安装孔的固定凸耳，凸耳与壳体一体加工成型，安装孔位间距适配主流工业级无人机的动力臂安装标准，可直接通过M3螺丝固定在碳纤动力臂上，安装面做了平面度处理，贴合安装时可辅助传导部分热量到碳管上，进一步提升散热效率。内部功率板采用灌封处理，灌封材料选用高导热系数的环氧树脂，既可以固定内部功率器件、

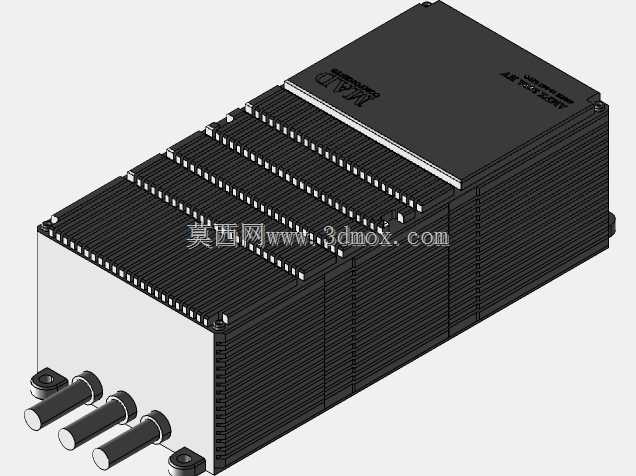

　　抵抗飞行过程中的振动冲击，也能将MOS管等发热器件的热量快速传导到铝壳体上，同时具备一定的防潮防腐蚀能力，可适应高湿、多粉尘的户外作业场景。电路设计上，这款电调支持12到24串锂电池的宽电压输入范围，可适配不同起飞重量的多旋翼机型，持续输出电流280A，良好冷却条件下可长期在240A负载下稳定工作，短时峰值电流可达300A，足以应对大载重起飞、机动飞行时的瞬时大电流需求。控制端支持主流的航模PWM信号与数字通讯协议，可匹配市面上绝大多数开源与商用飞控系统，固件层面做了油门线性优化，动力输出跟手性好，电机启动平顺无卡顿，低速运转时无抖动，适配大尺寸多旋翼螺旋桨的驱动需求。建模过程中需要重点关注几个边界尺寸：首先是整体的长宽高尺寸，

　　要匹配动力臂的安装空间，避免与螺旋桨、机臂结构件产生运动干涉；其次是接线柱的突出高度，要预留足够的接线弯折空间，同时保证接线后线材不会与螺旋桨旋转平面产生干涉；散热鳍片的边缘做了倒角处理，避免安装维护时割伤线材或操作人员；端盖的固定螺丝采用内六角沉头设计，螺丝头部不突出壳体表面，不会额外占用安装空间。在做整机动力系统装配仿真时，要注意电调的安装位置尽量靠近电机端，缩短三相输出线的长度，减少线损与电磁干扰，同时要保证电调的散热鳍片不被机身结构件遮挡，保证气流通畅。对于结构设计从业者来说，这款电调的壳体设计具备很高的参考价值，挤压铝型材的加工方式成本低、散热效率高，一体成型的固定凸耳减少了额外的安装支架零件，整体结构紧凑，功率密度高，在做大功率电子设备的结构设计时可以借鉴这种散热结构与安装方式的设计思路，平衡散热性能、结构强度与整机重量的关系。
