轻奢立式半自动意式咖啡萃取设备结构设计

　　这款立式半自动咖啡萃取设备的三维结构设计，首先锚定了两类核心应用场景：一是精品咖啡馆的吧台辅助出品位，二是高端家庭厨房的嵌入式/台置饮品制作区，设计阶段就同步考虑了商用场景下的高频操作耐用性，以及家用场景下的空间适配与外观协调性。从实际用途来看，设备核心功能是完成意式浓缩咖啡的高压萃取作业，通过恒定压力输出将研磨后的咖啡粉中风味物质充分析出，搭配蒸汽输出结构可完成奶泡打发，满足拿铁、卡布奇诺等多款奶咖的制作需求，区别于全自动设备的封闭结构，这款半开放结构允许操作者灵活调整粉量、压粉力度，适配精品咖啡制作的个性化操作需求。

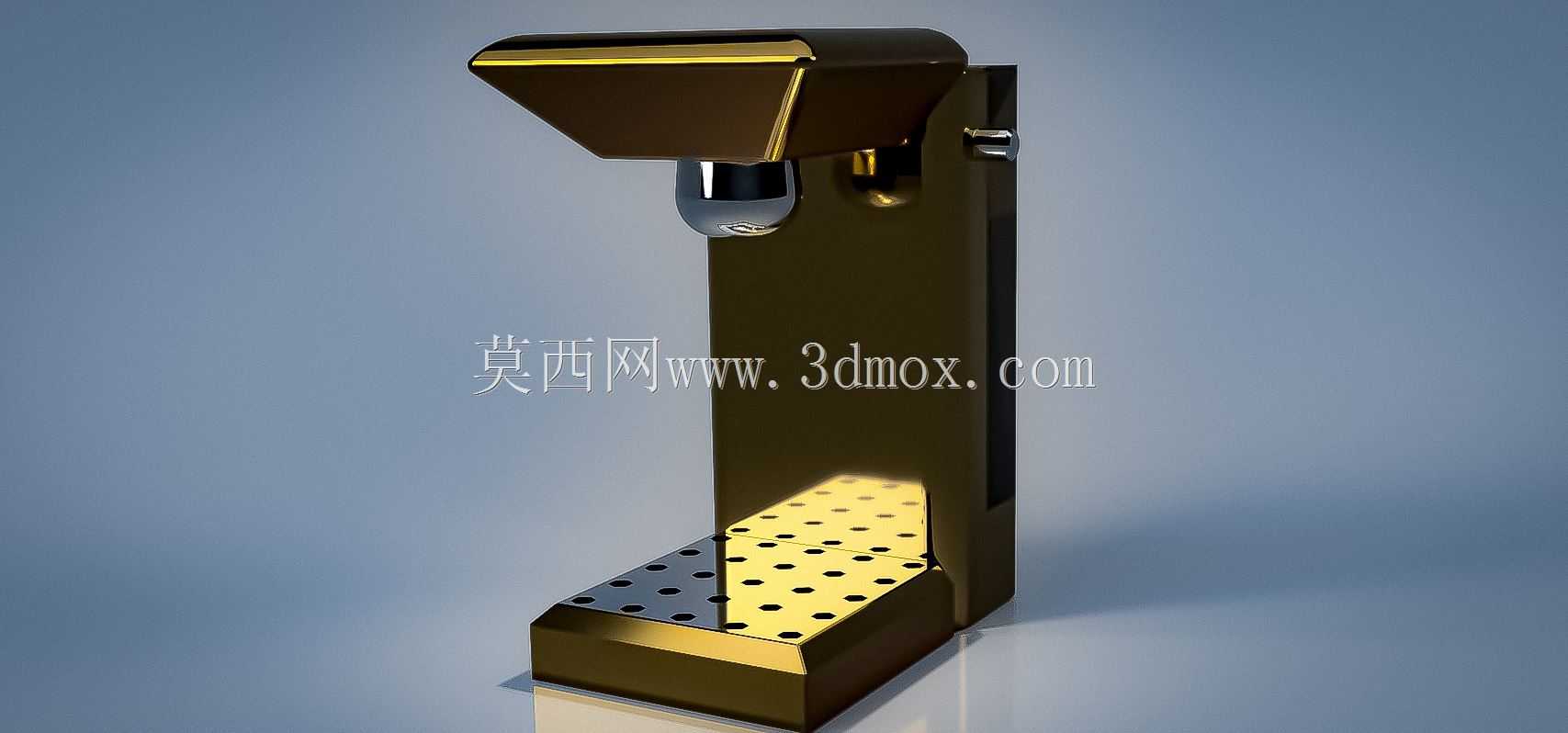

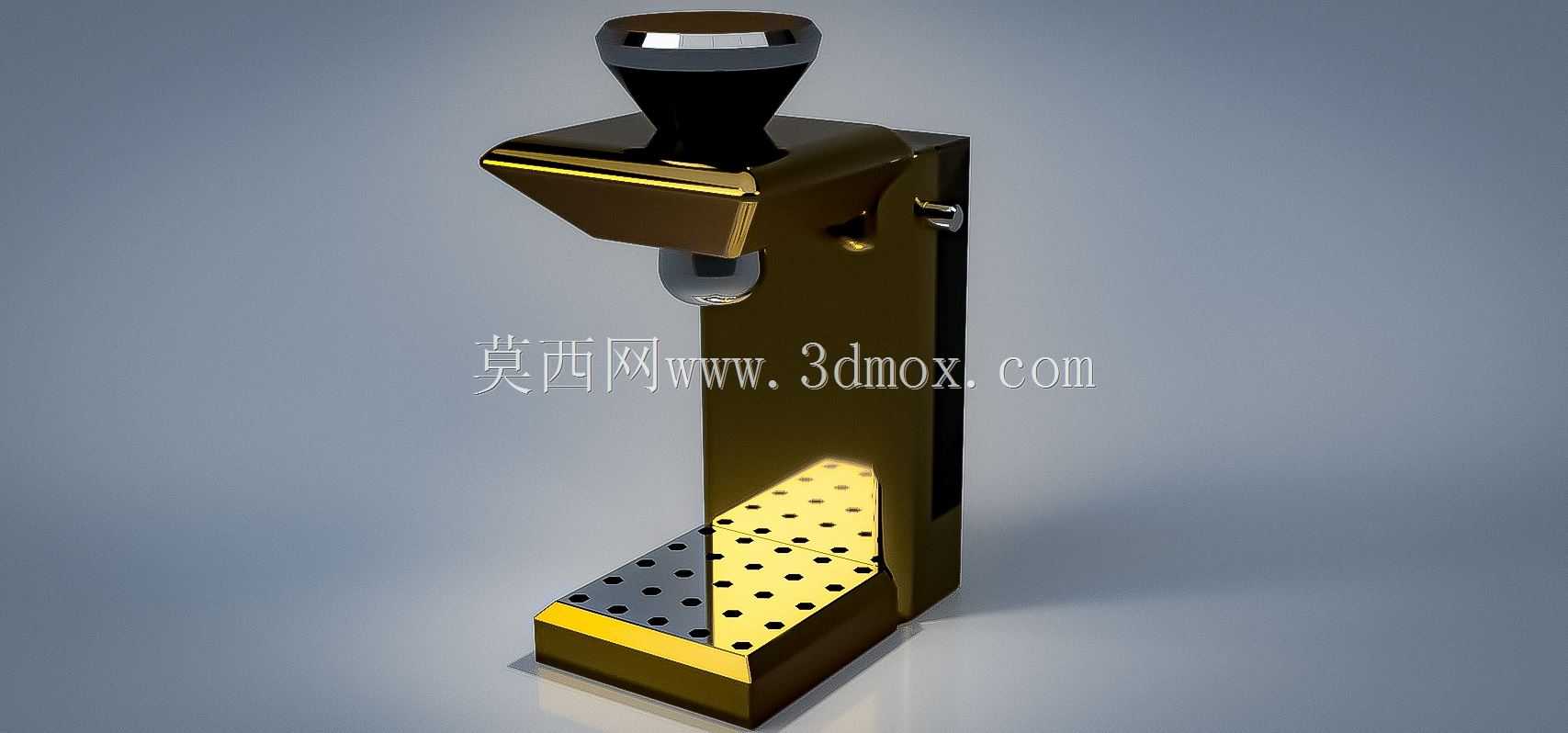

　　功能特性层面，设备采用立式垂直布局，将储水、加热、加压模块整合在机身立柱内部，顶部的萃取头采用下倾式出液设计，正对下方的接水盘区域，接水盘表面做了矩阵式漏孔设计，漏孔直径与排布间距经过测算，既能快速导流洒落的咖啡液与冲洗废水，又能承托常规尺寸的意式咖啡杯、分享壶，接水盘采用抽拉式结构，无需挪动机身即可完成废水倾倒与清洁作业。机身侧面预留的操作旋钮，分别对应萃取开关、蒸汽档位调节、热水输出三个核心功能，旋钮的阻尼力矩做了适配设计，操作时的反馈清晰，避免商用高峰期误触。外观部分采用亮面金属质感的包覆设计，边角做了圆弧过渡处理，既避免日常操作时的磕碰风险，也能适配现代简约、轻奢工业风的吧台与厨房装修风格。

　　设计思路上，首先做了操作动线的优化，将操作者最常接触的萃取头、操作旋钮、接水盘区域都布置在机身正面的黄金操作区间，站立操作时无需抬手过高或弯腰过低，长时间操作的疲劳度更低。结构内部的管路走向做了分层排布，加热模块与加压模块之间的连接管路采用最短路径设计，减少热量损耗，同时预留了足够的安装与维护间隙，后期更换密封件、清理管路水垢时无需完全拆解机身外壳。电气控制部分的走线与水路完全隔离，所有穿线位置都做了密封胶圈防护，避免潮湿环境下的电路安全隐患。

　　外形尺寸与安装边界方面，设备整体采用窄面宽的立式设计，正面宽度控制在150mm区间，纵深尺寸为320mm，台置安装时仅占用吧台0.048㎡的台面面积，对于寸土寸金的咖啡馆吧台来说，能留出更多空间放置磨豆机、压粉器等配套器具；机身底部设置了四个可调式防滑脚垫，调节范围为5mm，可适配不太平整的台面，保证设备放置平稳无晃动。安装时仅需预留机身后方20mm的散热间隙，侧面无需预留额外操作空间，可紧贴其他厨电设备放置，进一步提升空间利用率。设备的接水盘最大储水容量为1.2L，日常家用场景下可满足3-5天的废水存储需求，商用场景下也能支撑高峰时段2小时左右的连续作业，无需频繁倾倒废水。萃取头的高度预留了120mm的杯具适配空间，既可以放置高度65mm的标准意式浓缩杯，也可以通过移除接水盘上层的杯托，放置高度110mm的大容量拿铁杯，覆盖绝大多数常用咖啡杯型的使用需求。结构设计阶段还做了配重平衡测算，机身重心落在接水盘上方的中心区域，即使放置满载的大容量分享壶，也不会出现机身前倾侧翻的风险。
