金属流道管路组件结构设计方案

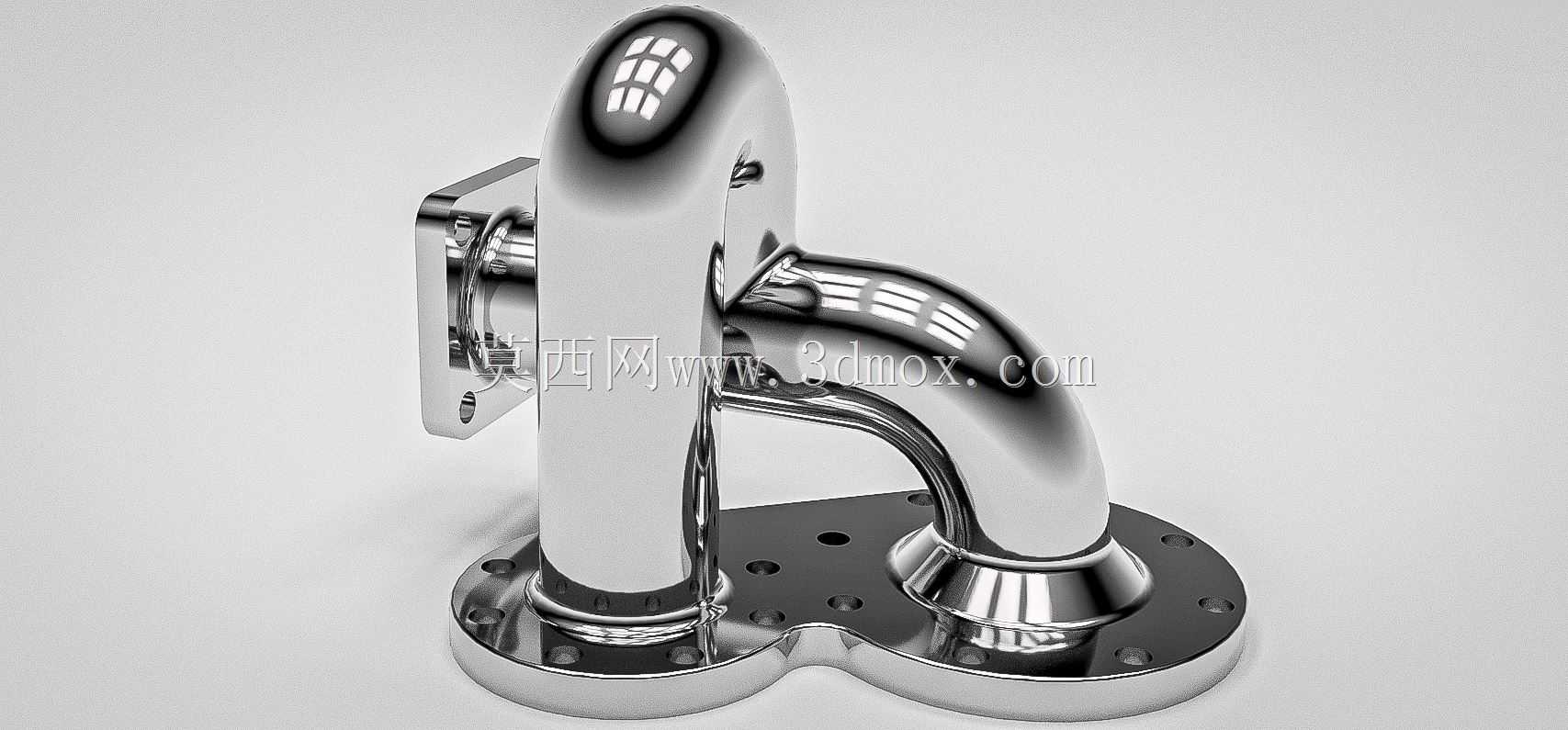

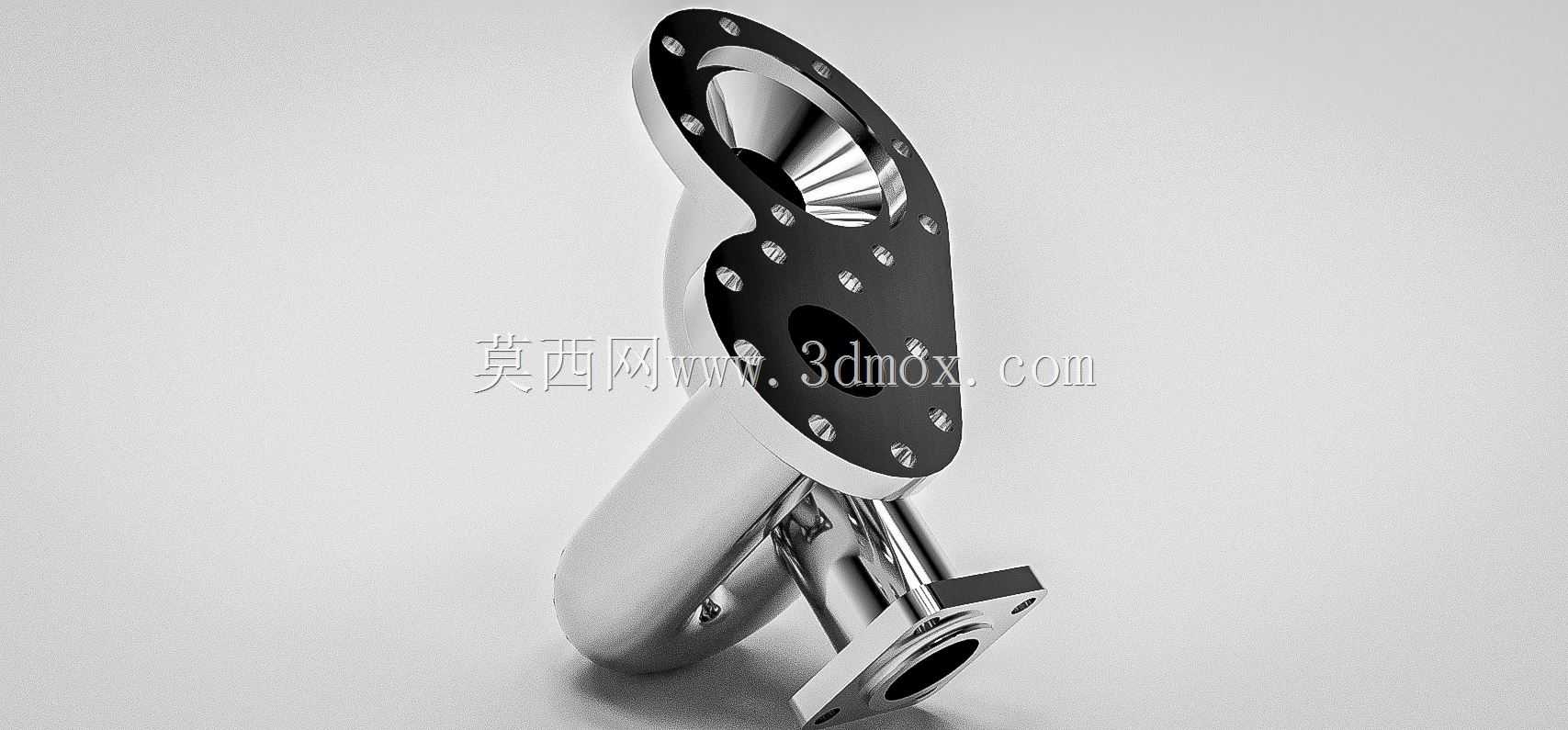

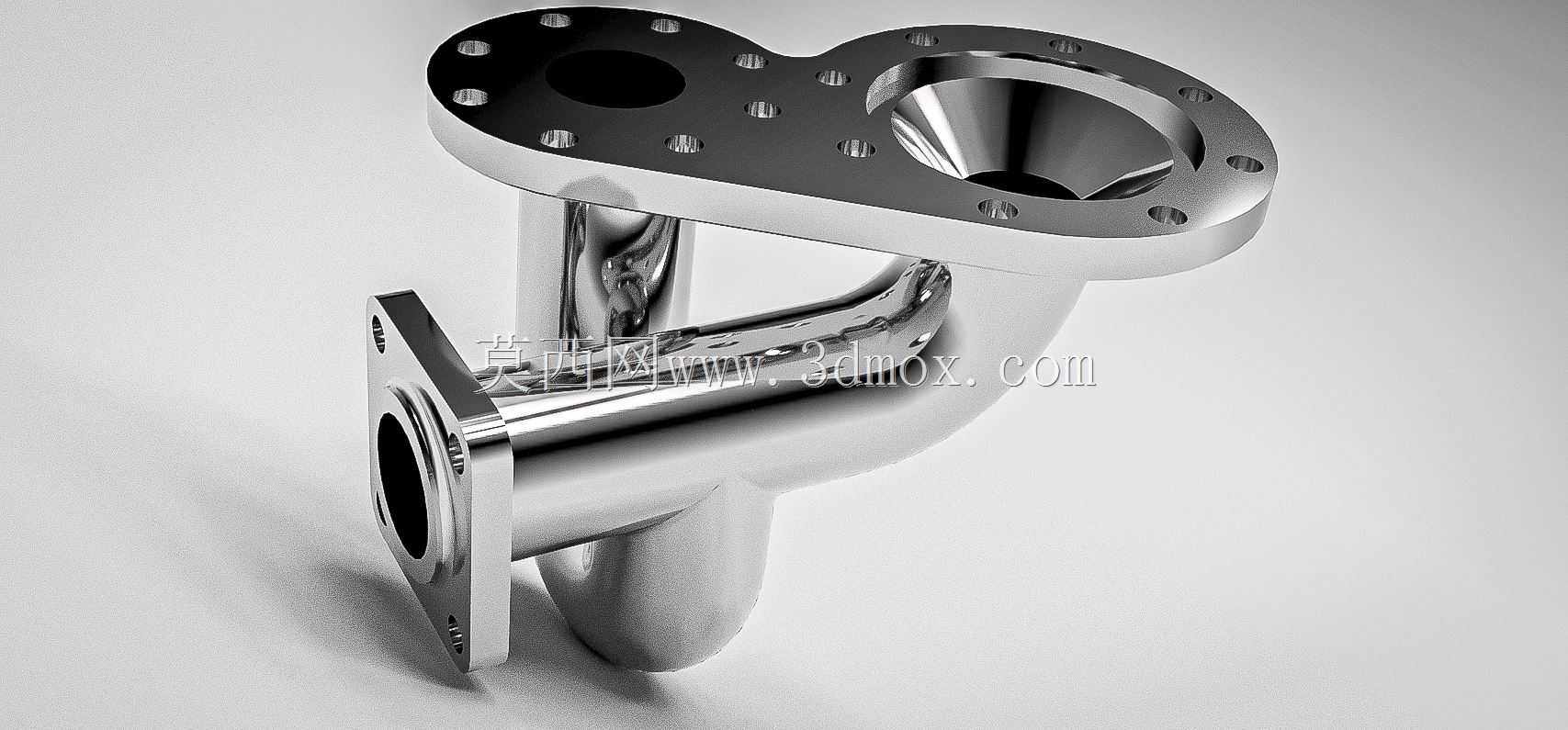

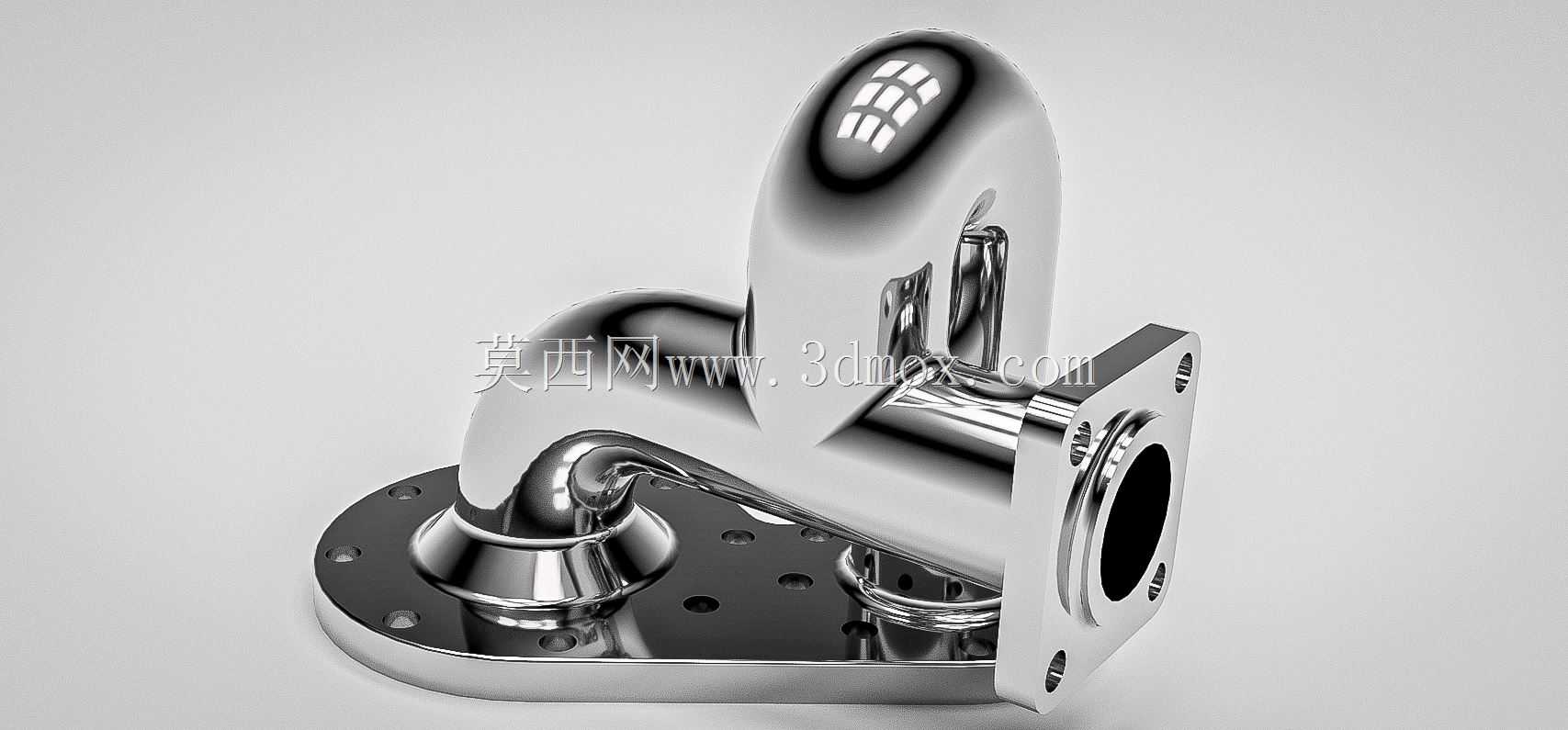

　　该流道管路组件主要应用于小流量流体输送工况，常见于实验室小型流体试验台、精密冷却循环回路、特种流体计量输送单元等场景，承担流体转向、分流、接口转接的核心功能，区别于普通工业管路的大口径粗放设计，该组件针对紧凑安装空间下的流阻优化做了专项调整，可适配对管路布置空间有严格限制的设备集成场景。从实际使用需求出发，组件集成了安装底座与法兰对接结构，底座上的多组安装孔可直接通过螺栓固定在设备安装基面，无需额外设计管路支架，减少现场安装的辅件用量；侧方的法兰接口采用标准止口设计，可直接与对应通径的法兰管路、阀组或泵体出口对接，密封面的平面度在设计阶段就做了公差约束，安装时配合对应规格的密封垫片即可满足常规压力下的密封要求，

　　无需额外做密封面二次加工。设计过程中优先考虑流道的顺滑过渡，所有弯折段均采用大曲率圆角流形设计，避免直角弯折造成的流道突变，减少流体在管路内部的涡流产生，降低输送过程中的压力损失，同时也能减少流体中杂质在弯折处的沉积，降低长期使用后的管路堵塞风险。金属质感的外观处理并非单纯为了视觉效果，表面的高光镀铬级质感对应实际加工中的镜面抛光工艺要求，针对输送洁净流体、有卫生级要求的工况，这种高光表面不易附着污物，日常清洁维护时可快速冲洗干净，不会残留积液与杂质。从安装边界来看，组件整体的外轮廓尺寸控制紧凑，底座的安装孔位采用对称式布局，可适配不同方向的安装朝向，弯管段的外伸距离经过反复校核，不会与周边的其他设备构件产生安装干涉，

　　法兰端面的螺栓孔位采用跨中布置，可兼容多个角度的对接需求，无需在安装时额外调整管路旋转角度。结构设计上，管路与底座的连接段做了加厚处理，可承受管路内部流体压力带来的应力，同时也能抵消安装过程中螺栓紧固带来的局部压力，避免长期使用后连接部位出现变形渗漏；流道内部的壁厚经过强度校核，在满足额定工作压力要求的前提下尽可能控制壁厚，减少整体组件的重量，降低安装基面的承重负荷。在实际选型适配时，该组件可直接替换同通径的直角弯头加转接法兰的组合管路，减少管路连接点数量，从根源上降低多个连接点带来的渗漏风险，同时一体化的结构也能减少现场安装的装配工序，缩短设备组装的周期。针对不同的输送介质，该结构可通过更换基材适配不同工况，

　　输送普通冷却水时可采用普通不锈钢基材做表面抛光处理，输送腐蚀性流体时可更换为双相不锈钢或特种合金基材，整体流道结构无需做大幅调整，仅需根据基材的强度参数微调壁厚即可满足使用要求。流道的通径尺寸经过流量校核，可满足额定流量下的流速要求，不会因为流道弯折造成通径缩窄影响输送效率，弯管段的曲率半径经过多轮流场仿真验证，在控制整体外轮廓尺寸的前提下，选取了流阻最小的曲率参数，兼顾安装空间限制与流体输送效率。底座上的安装孔采用沉孔设计，螺栓紧固后螺栓头不会突出底座表面，可让底座完全贴合安装基面，避免安装后出现组件倾斜，保证法兰接口的对接同轴度，减少对接后密封面的偏斜风险。
