铱9602SBD卫星通讯模块结构设计

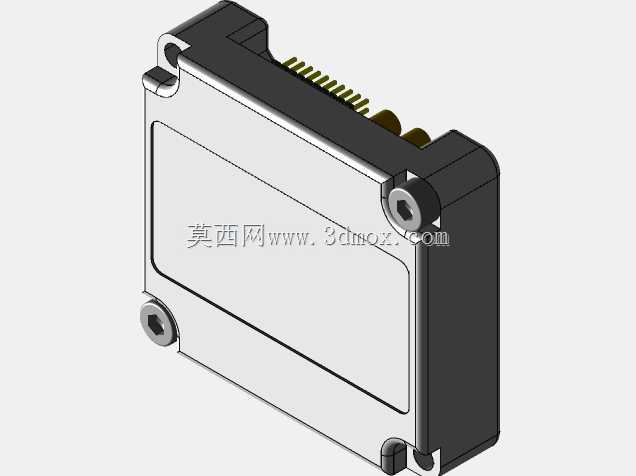

　　在野外勘探、远洋航运、无人值守站点这类公网信号完全无法覆盖的作业场景里，短报文卫星通讯模块是设备数据回传、远程指令接收的核心硬件载体，铱9602SBD作为成熟的商用卫星短报文收发单元，其结构设计的合理性直接决定了模块在复杂工况下的安装适配性与运行可靠性。从结构设计逻辑来看，这款模块采用一体化金属铣削壳体作为主体承载结构，壳体四角预留沉头安装孔位，安装孔的沉头深度经过精准核算，可适配M2规格的标准内六角螺丝，安装后螺丝顶面完全低于壳体上表面0.2mm以上，不会出现凸台干涉上层盖板或者周边堆叠元件的问题，壳体整体外形为规整矩形，边角做了R1.5的圆角过渡，既避免了锐边在装配过程中划伤操作人员或者线缆绝缘层，

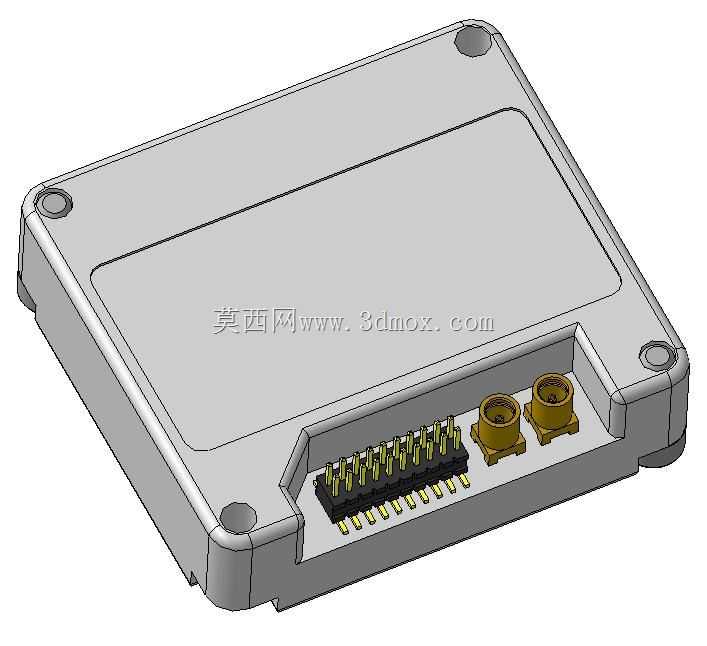

　　也能在有限的设备舱空间内减少边角磕碰导致的壳体变形风险。接口区域的布局是这款模块结构设计的核心考量点，模块单侧设置了两组射频同轴连接器与一排排针接口，射频接口采用标准SMA母座规格，两个接口的中心间距严格匹配卫星天线的馈线安装公差，接口周边预留了足够的扳手操作空间，在装配天线接头时不需要额外拆除周边其他元件即可完成拧紧操作，不会出现工具干涉导致的接头拧接不到位、射频信号损耗超标的问题；排针接口采用2.0mm间距的直插排针，排针长度控制在露出壳体安装面6.5mm，既可以直接焊接在配套载板上完成电气连接，也可以通过同间距的排线接插件实现可拆卸连接，适配不同集成方案的布线需求。壳体上表面设计了一圈内凹的密封槽，

　　可适配厚度1mm的导电橡胶密封圈，当模块需要在高湿、高盐雾的户外环境使用时，加装配套盖板后可实现IP65级别的防护能力，避免水汽、盐雾侵入模块内部腐蚀射频电路与核心芯片；密封槽的宽度与深度经过反复校核，密封圈压缩量控制在25%左右，既不会因为压缩量过大导致盖板装配后出现缝隙不均的问题，也不会因为压缩量不足导致密封失效。从安装边界来看，这款模块的整体厚度控制在12mm以内，在集成到便携终端、无人设备载荷舱这类空间极度紧凑的场景时，不需要为模块预留过多的垂直安装空间，壳体底部设计了两个定位销孔，可在载板上安装对应定位柱，装配时可以快速完成模块的对位，避免排针焊接时出现偏位、虚焊的问题。在实际工程应用中，这类卫星通讯模块往往需要和主控板、

　　电源模块、定位模块堆叠安装，这款模块的壳体采用轻量化铝合金材质，表面做导电氧化处理，既可以实现整体电磁屏蔽效果，避免模块自身的射频信号干扰周边其他敏感电路，也能隔绝外部电磁干扰对卫星信号接收的影响，壳体的散热性能经过优化，模块满功率发射信号时的热量可以通过金属壳体快速传导到安装载板上，不需要额外加装散热片即可满足-40℃到85℃的工作温度要求。在结构建模过程中，所有接口的安装位置、安装孔位的坐标公差都控制在±0.05mm以内，完全匹配原厂 datasheet 中的尺寸要求，同时对壳体的壁厚做了均匀化处理，最小壁厚不小于1.2mm，既保证了壳体的结构强度，在承受常规的装配外力时不会出现变形，也尽可能控制了模块整体重量，单模块壳体重量控制在35g以内，适配对载荷重量敏感的无人机、浮标类监测设备的集成需求。排针接口的周边做了0.8mm的凸台限位，在插接排线接插件时，凸台可以抵住接插件的端面，避免接插件插接过深顶坏排针根部的焊接点，同时也能起到防反插的辅助定位作用，减少装配过程中的人为失误。射频接口的根部做了加厚处理，在受到侧向的外力拉扯时，接口根部不会因为应力集中出现断裂，提升了模块在强振动工况下的连接可靠性，比如在车载、机载这类振动幅度较大的使用场景中，不会因为长期振动导致射频接头松动、通讯中断的问题。
