多自由度关节式夹持机械臂结构设计

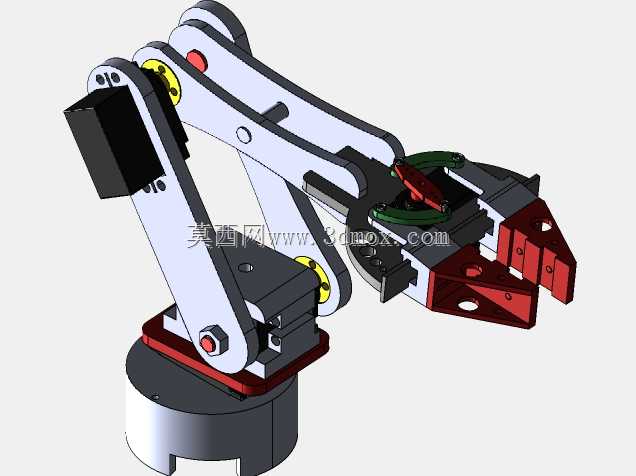

　　这款关节式机械臂的结构设计，核心面向小型工位的物料转运、工件上下料、精密装配类作业场景，在3C电子零部件分拣、教学实验台搭建、小型加工单元辅助上下料场景中适配性较强，区别于大负载工业机械臂，该结构主打小空间内的灵活作业，针对负载1kg以内的轻型工件操作做了结构优化。从底座结构来看，采用圆柱式回转基座设计，基座底部预留标准安装孔位，可直接固定在铝型材工作台、设备台面或者移动小车上，安装边界的孔位间距适配主流工业铝型材的槽距，不需要额外做转接板即可完成固定，基座内部预留了走线空腔，可容纳回转关节的动力线、信号线，避免管线外露在运动过程中产生剐蹭磨损。臂体部分采用多关节串联结构，大臂、小臂均采用板式拼接的结构形式，

　　关节处的铰接位置做了轴套配合设计，既保证关节转动的同轴度，又能降低转动过程中的磨损，关节处的限位结构做了内嵌式设计，不会额外占用臂体外部空间，每个关节的转动角度范围经过运动仿真校核，在极限转动位置不会出现臂体干涉、管线拉扯的问题。末端执行器采用平行夹持式抓手结构，夹指部分做了可更换设计，可根据被夹持工件的外形更换V型块、平垫、仿形夹指，适配圆柱类、方块类、异形薄壁类工件的夹持需求，夹指的开合行程覆盖常见小型工件的尺寸范围，夹持力的传递通过关节处的连杆结构完成，开合动作同步性较好，不会出现夹指偏斜导致的工件夹伤、夹持不稳问题。从设计思路上，整个臂体的结构件优先采用易加工的板材切削成型，减少复杂曲面零件的占比，降低加工制造成本，

　　同时装配环节的定位基准做了统一设计，每个铰接位置都有对应的定位销孔，装配时不需要反复调整间隙即可保证关节的转动顺畅，臂体的配重经过重心校核，在全行程运动过程中底座的受力偏载控制在合理范围内，不会出现倾覆风险。在实际应用中，该结构可搭配步进电机或者舵机作为动力源，根据不同的精度需求选择对应的驱动配件，用于教学场景时可直接搭配开源控制板做运动学实验，用于工业辅助工位时可搭配伺服电机、行星减速器提升重复定位精度，完成简单的重复搬运、上下料动作。整个臂体的运动包络经过仿真验证，在底座安装完成后，水平方向的作业半径覆盖小型工位的常见操作范围，垂直方向的升降行程可适配不同高度的料盘、工装台位置，

　　不需要额外增加升降轴即可完成不同高度位置的工件取放。夹爪部分的连接法兰采用标准接口设计，可根据作业需求快速更换吸盘、焊枪夹具、打磨头等不同末端执行器，拓展设备的适用场景，比如更换真空吸盘后可完成轻薄片状工件的拾取，更换打磨头后可完成小型工件的表面去毛刺作业。臂体的走线槽沿着臂体内部的空腔布置，所有动力线、信号线都可隐藏在臂体结构内部，外观整洁的同时，避免车间环境中的油污、切屑附着在管线上，延长管线的使用寿命，关节处的过线位置做了圆角处理，不会在臂体转动过程中割伤管线外皮。从安装维护角度，所有铰接位置的轴承、轴套都设计了可拆卸的端盖，后期维护时不需要完全拆解臂体，即可完成易损件的更换，关节处的紧固件都采用标准内六角螺丝，通用工具即可完成拆装调整，降低后期维护的配件成本与时间成本。整个结构的运动逻辑经过运动仿真验证，在最大伸展位置时，臂体的结构变形量控制在允许范围内，不会因为臂体下挠影响末端的定位精度，夹持工件运动过程中，关节处的锁紧结构可保证位置稳定，不会出现臂体下滑、工件脱落的问题。
