手动滚花调节锁紧螺母结构设计

　　这类带齿状滚花外缘的手动螺母，常应用在无需额外工具即可完成松紧调节的设备工位上，比如小型试验台架的档位调节、工装夹具的快速锁紧、通讯设备舱门的快拆固定、民用电子产品的手动紧固场景，相比普通六角螺母，它不需要借助扳手、螺丝刀等工具，操作人员直接用手指捏持外缘的滚花结构就能施加足够的拧紧力矩，在需要频繁拆装、调节松紧度的使用场景下，能大幅减少操作准备时间，提升装配与调试效率。

　　从结构设计逻辑来看，这款螺母的核心功能分为两部分，中心的内螺纹孔负责和配套螺栓完成螺纹副配合，实现轴向的锁紧与位置固定，外缘的滚花齿结构则是为了增大手指与螺母接触面的摩擦力，避免手拧时出现打滑，尤其是在操作人员手部有少量油污、或者佩戴薄款劳保手套操作时，均匀分布的齿状凸起能有效提升摩擦系数，保证施加的拧紧力矩足够达到锁紧要求，不会因为摩擦力不足导致螺母无法拧紧、使用过程中出现松脱的问题。和普通光面手拧螺母相比，这种全周分布的滚花齿不需要刻意对准施力位置，任意角度捏持都能获得稳定的摩擦力，操作容错率更高。

　　设计这款螺母时，首先要匹配配套螺栓的公称直径，确定中心内螺纹的大径、中径、小径参数，保证螺纹配合的公差符合通用紧固件标准，既不会因为间隙过大导致锁紧后晃动，也不会因为过盈量太大出现拧动卡滞、螺纹咬死的问题。外缘滚花的齿形参数需要结合实际操作的施力需求设计，齿的高度不能过高，否则会在握持时产生明显的硌手感，也不能过低导致摩擦力不足，齿的节距要均匀分布，保证整周的摩擦力一致，避免某一段齿形过密或过疏导致拧动时受力不均。螺母主体的厚度需要结合所需的锁紧力计算，保证螺纹啮合长度达到螺栓公称直径的0.8倍以上，满足常规工况下的锁紧强度要求，不会因为啮合牙数太少导致螺纹滑牙失效。

　　从安装边界来看，这款螺母的最大外径就是外缘滚花的齿顶圆直径，在设计对应的安装位时，需要预留出足够的手指操作空间，螺母周边至少要留出10mm以上的无遮挡空间，方便手指捏持螺母外缘完成拧动操作，不能将螺母安装在凹陷过深的腔体内，否则手指无法接触到滚花面，就失去了手动拧动的设计意义。螺母的两个端面需要保证足够的平面度，和被锁紧工件接触面的平面度公差控制在0.1mm以内，避免拧紧时因为端面倾斜导致螺纹受力偏载，加快螺纹磨损甚至出现断裂问题。和普通标准螺母不同的是，这款螺母的外缘齿不需要做过高的硬度处理，因为它主要承受的是手指的捏持力，不会和其他金属部件产生刚性碰撞，常规的表面处理就能满足使用需求，反而可以适当做边缘倒角处理，去除滚花齿的锐边，避免操作时划伤手指。

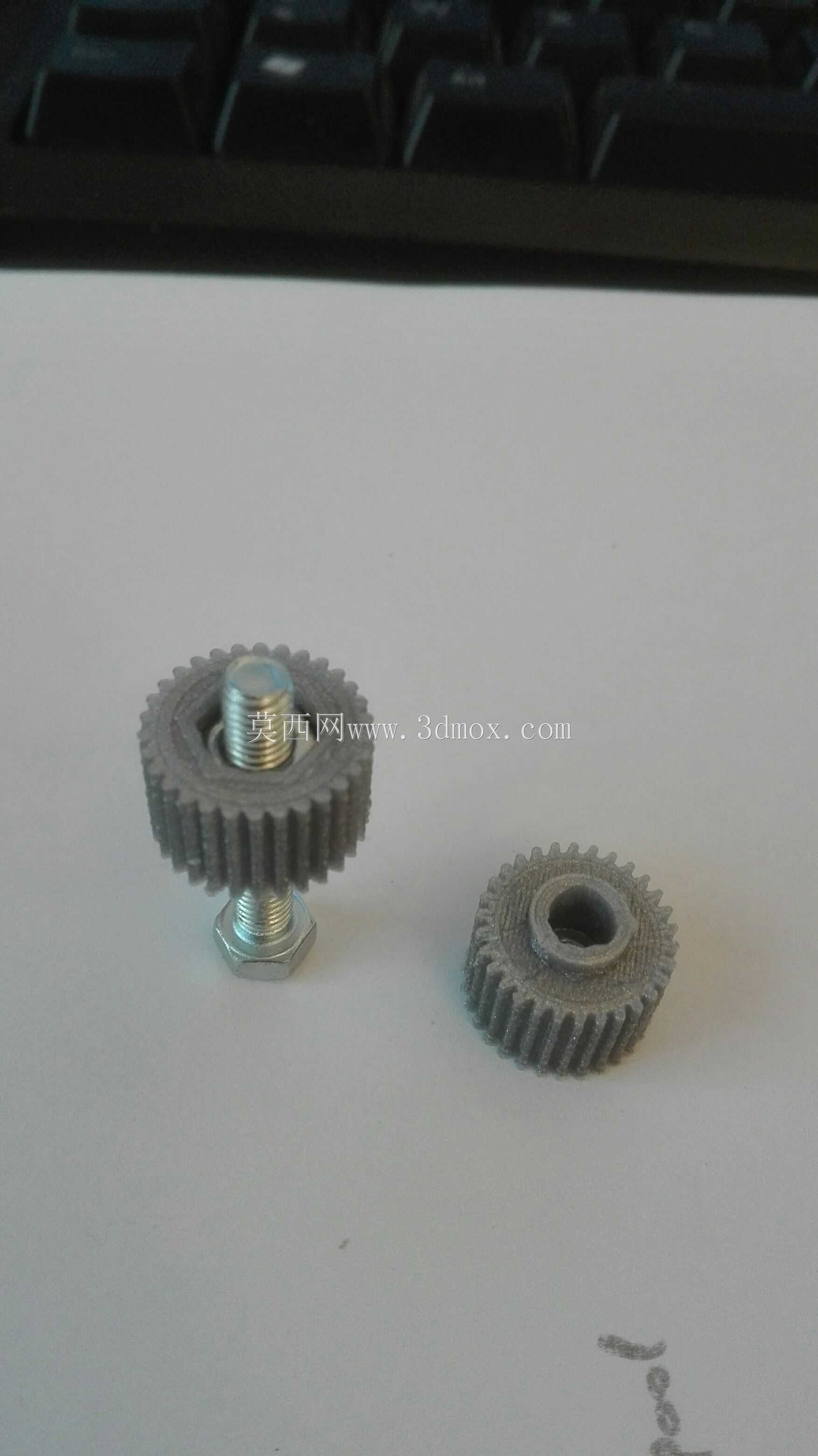

　　在实际应用中，这类螺母常和带肩螺栓配合使用，就像图中展示的组合结构，螺栓的六角头可以卡在工件的预留槽内防止跟转，操作人员只需要拧动外侧的滚花螺母，就能快速完成工件的夹紧与松开，在小型通讯设备的内部模块固定、桌面型工装的快速装夹、民用五金产品的手动调节结构中应用十分广泛。设计时还要考虑不同使用场景的力矩需求，如果是需要较大锁紧力的场景，可以适当增大螺母的外径，提升力臂长度，这样在相同的手指施力下就能获得更大的拧紧力矩，不需要额外增加操作力度；如果是空间受限的场景，则可以在保证摩擦力足够的前提下适当缩小外径，适配紧凑的安装空间。滚花齿的方向采用直齿设计，相比网纹滚花，直齿的加工难度更低，拧动时的施力方向和齿向一致，摩擦力传递更直接，也不容易在齿缝中积存灰尘、油污，日常清洁维护更方便，适合在开放环境下的手动操作场景使用。
