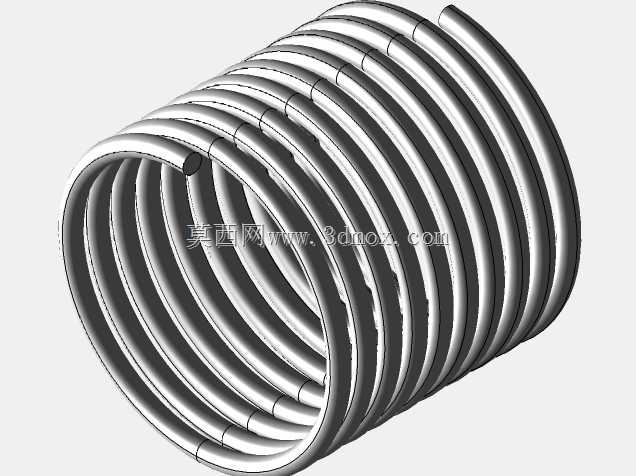

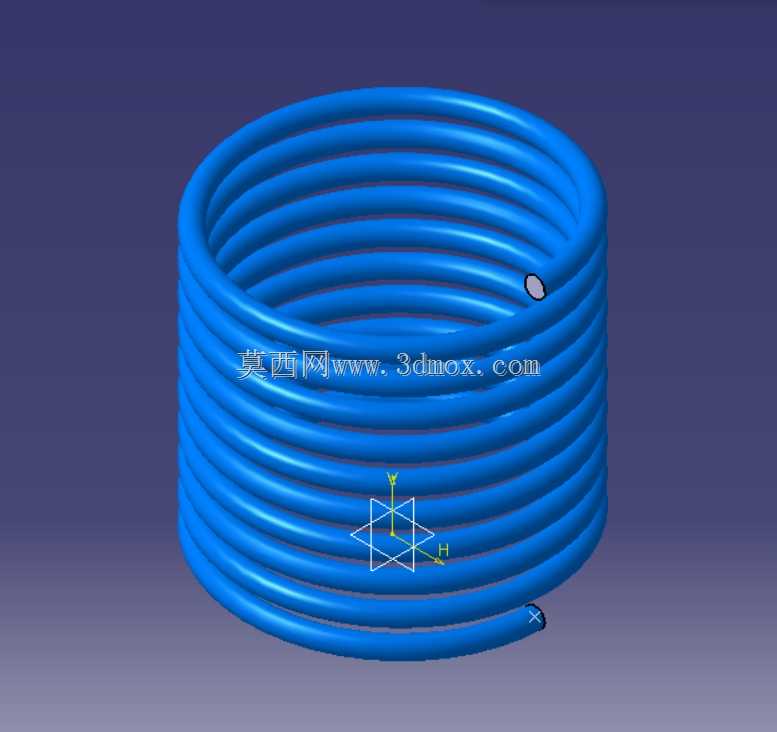

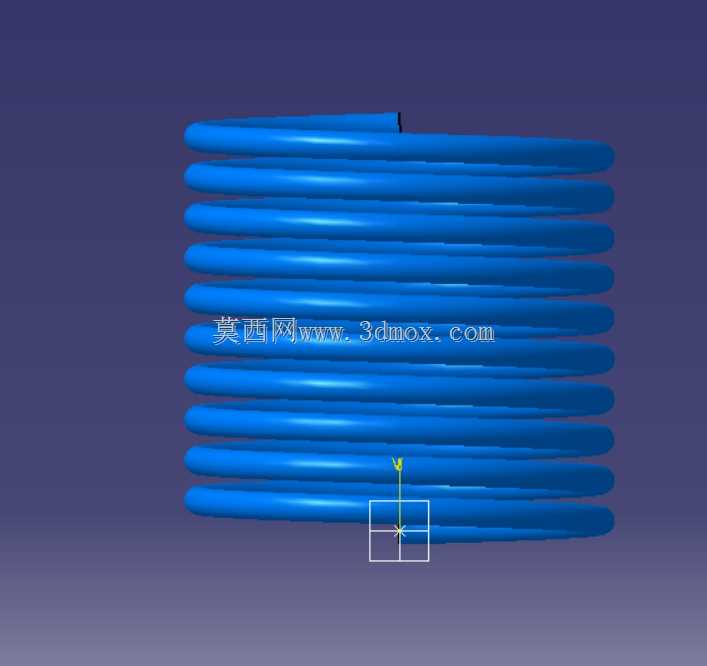

等节距圆柱螺旋压缩弹簧三维结构

　　日常做结构设计时，这类圆柱螺旋压缩弹簧是选型频率极高的弹性元件，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架，都能见到它的应用身影。做这款弹簧的三维建模时，首先要明确实际工况的载荷边界：如果是用在通讯设备的触点顶持场景，需要优先考虑小刚度下的行程线性，避免长期压缩后出现应力松弛导致触点接触不良；如果是用在铰链的复位结构，就要匹配扭转与压缩的复合受力，调整簧丝的缠绕角度，避免开合过程中出现卡滞。建模过程中不能只画外观螺旋线，要把实际安装的限位结构考虑进去：弹簧两端的并圈部分是贴合安装座的关键，建模时要保证并圈的端面平整度，和安装基准面的贴合度误差控制在0.1mm以内，避免装配后弹簧出现偏载，受力时侧向偏移蹭到周边的结构件。

　　很多新手建模时容易忽略弹簧的并圈磨平处理，实际生产中，压缩弹簧的两端支撑圈都要做磨平工序，磨平长度不小于3/4圈，端头厚度不小于簧丝直径的1/8，这些细节在三维模型里要体现出来，不然导出工程图后车间加工出来的零件根本没法直接装配，会出现端面倾斜、安装后弹簧力轴线和设计轴线偏移的问题。从功能特性来说，这款等节距螺旋弹簧的刚度是线性的，在有效行程内，载荷和变形量的比值保持恒定，适合对力值稳定性要求高的场景，比如阀门的启闭复位、自动化设备的缓冲顶持、小型机电产品的按键回弹。设计选型时要先确定安装空间的边界：弹簧的外径要比安装腔的内径小0.5-1mm，预留出压缩时的径向膨胀量，避免弹簧受压胀大后和腔壁摩擦，产生异响甚至磨损簧丝；

　　弹簧的内径要比导向轴的直径大0.2-0.4mm，保证弹簧沿着导向轴伸缩时不会卡滞，同时间隙不能过大，不然会出现弹簧弯曲失稳的问题。还要考虑极限压缩量，设计时要保证弹簧在最大工作载荷下，圈与圈之间保留不小于0.1倍簧丝直径的间隙，避免长期压并导致簧丝产生塑性变形，失去弹性。如果是用在有振动的工况下，还要校核弹簧的固有频率，避开设备的工作振动频率，防止出现共振导致弹簧断裂失效。建模时扫掠簧丝的过程中，要注意螺旋线的升角匹配实际节距，不能出现节距不均的问题，不然实际受力时各圈的载荷分布不均匀，应力集中在个别圈上，会大幅缩短弹簧的使用寿命。另外，弹簧的端部收口结构也要根据安装方式调整，如果是两端平置安装就做并圈磨平，

　　如果是挂接安装就要做拉环结构，这款模型是典型的压缩弹簧结构，两端并圈处理，适配绝大多数平面安装的弹性支撑场景。在做装配验证的时候，要把弹簧的压缩状态做进装配体里，模拟最大工作行程时的弹簧长度，检查周边是否有干涉，比如弹簧压缩到最短时，会不会碰到旁边的线束、塑胶筋位，这些问题在三维建模阶段排查清楚，能大幅减少后续试模打样的整改次数。很多设计人员选弹簧时只看外径和自由长度，忽略了簧丝直径、有效圈数对刚度的影响，实际上同样外径和长度的弹簧，簧丝粗0.2mm，刚度可能差一倍，所以建模时要把这些参数和实际选型的材料匹配，比如碳素弹簧钢适合常温下的普通工况，不锈钢弹簧适合有防腐要求的通讯设备场景，锡青铜弹簧适合有导电要求的触点场景，不同材料的剪切模量不同，建模时的螺旋线参数也要对应调整，保证模型的力学特性和实际零件一致。
