V型六缸内燃发动机结构三维数模

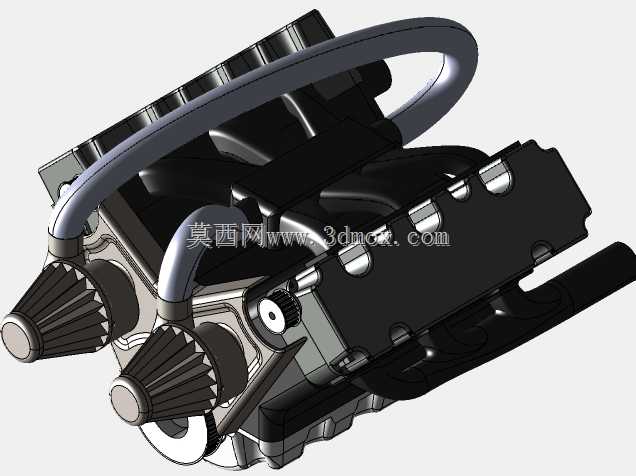

　　在乘用车、轻型商用车以及小型通用动力设备的动力匹配场景中，V型六缸发动机始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择，这套三维数模完整还原了V6动力单元的核心结构特征，可直接用于动力总成布置校核、结构原理教学、改装方案验证等多个工程场景。不同于直列六缸机型过长的缸体轴向尺寸，V6布局将六个气缸分为两列呈V型排布，两列气缸的夹角在这套数模中做了工程化的合理设定，既保证了整机的宽度不会超出乘用车前舱的横向布置边界，也能平衡点火间隔带来的振动问题，让曲轴运转时的一阶、二阶惯性力得到更好的抵消，实际运行时的NVH表现远优于同排量的直列四缸机型。从结构细节来看，数模完整呈现了缸体、缸盖、进气歧管、排气歧管、曲轴连杆机构、

　　前端附件驱动的相关结构，两列缸盖的进排气道走向做了符合工程实际的走向设计，进气侧预留的节气门安装位、喷油器安装孔、火花塞安装位的尺寸边界都按照量产机型的通用规范做了还原，排气侧的歧管走向充分考虑了排气干涉问题，各缸排气支管的长度做了均等化处理，能有效降低排气背压，提升各缸的排气效率。在安装边界的设计上，数模给出的整机悬置安装点位置符合横置、纵置两种布置方案的通用适配逻辑，前端轮系的布置空间预留了发电机、空调压缩机、水泵、正时罩盖的安装位置，不会出现附件干涉的问题，油底壳的造型充分考虑了前副车架的避让需求，在整车总布置阶段可直接导入数模完成离地间隙、转向机构干涉、传动轴匹配的相关校核工作。从设计思路层面，

　　这套数模在结构还原时没有做过度的简化，缸体内部的冷却水套走向、主轴承盖的安装定位结构、连杆的分体式结构、活塞的裙部造型都做了符合工程实际的呈现，对于做发动机原理教学的场景而言，可以直接通过数模剖切展示四冲程循环的配气相位、曲柄连杆的运动轨迹，帮助学习者直观理解进排气、压缩、做功、排气四个冲程的机械动作逻辑；对于改装场景的设计人员而言，可以基于这个基础数模修改进气歧管结构、增加增压模块的安装位、调整缸盖的燃烧室形状，完成动力升级方案的三维验证，不需要从零开始搭建基础缸体结构，能大幅缩短方案设计的周期。在实际的设备用途层面，这类V6动力单元除了搭载在乘用车辆上，也可作为小型发电机组、特种作业车辆、轻型船舶的动力源，

　　数模中预留的飞轮壳安装接口可匹配不同规格的变速箱、传动箱或者发电机输入轴，适配不同场景的动力输出需求，整机的重量分布按照V型布局的特点做了重心居中的设定，安装后不会出现单侧偏载的问题，能有效降低悬置元件的长期载荷，提升动力总成的安装可靠性。数模中的管路布置也做了符合实车状态的还原，曲轴箱通风管路、冷却系统的旁通管路走向都避开了高温排气侧的区域，避免长期高温烘烤导致管路老化的问题，线束布置的预留空间沿着缸盖罩盖的侧边规划，可直接覆盖点火线圈、喷油器、各类传感器的走线需求，不会出现线束与运动部件干涉的风险。对于从事三维建模、结构设计的从业者而言，这套数模的结构逻辑完全遵循量产发动机的设计规范，没有出现非工程化的异形结构，可作为V型动力单元建模的参考范本，帮助建模人员理解V型发动机的布局逻辑、各部件的装配关系、尺寸配合的边界要求，避免在自主建模时出现结构错位、安装空间不足、运动干涉等常见问题。
