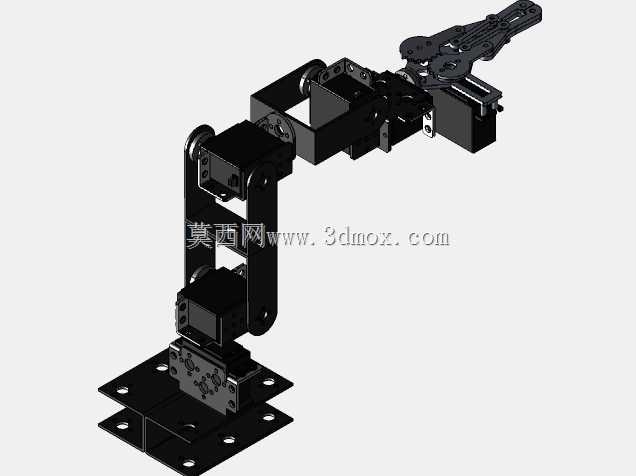

这款多自由度串联机械臂的结构设计,核心面向小型自动化作业场景的轻量化搬运、点位拾取、教学演示需求,在桌面级作业空间内实现多维度的姿态调整与动作执行,整体结构采用模块化关节拼接思路,每个转动关节预留标准舵机安装位,可根据实际作业负载需求匹配对应扭矩的驱动元件,无需对主体支撑结构做二次改型即可完成驱动单元的替换升级。从安装边界来看,底部采用方形法兰式安装底座,底座上均匀分布多组沉头安装孔,可直接固定在铝型材工作台、木质实验台或者钢制设备安装面上,安装孔位的孔距经过适配常规工业铝型材的槽宽设计,不需要额外加工转接板就能完成快速固定,底座整体的投影尺寸控制在较小范围内,不会占用过多桌面作业空间,适合在紧凑的实验工位、
小型自动化产线的边角工位布置。关节部分的支撑结构采用折弯件与机加工件组合的形式,大臂与小臂的支撑侧板采用对称式设计,两侧板之间通过定位柱与螺丝完成锁紧固定,将驱动舵机完全包裹在结构腔体内部,既可以对驱动元件起到防护作用,避免作业过程中碎屑、灰尘落入舵机齿轮组造成卡滞,也能让整体外观更加规整,减少外露的走线与结构凸起。每个关节的转动副位置都设计了限位凸台,可根据实际作业的行程需求调整限位块的位置,避免关节转动超程造成的线缆拉扯或者结构碰撞,转动副的配合面预留了轴承安装位,可加装微型滚动轴承降低转动过程中的摩擦阻力,提升关节转动的平顺性,减少长时间往复转动带来的结构磨损。末端执行器采用平行夹爪结构,
夹爪的开合行程可通过调整舵机摇臂的安装位置进行适配,能够夹持不同外形尺寸的小型工件,夹爪的夹持面预留了防滑垫安装槽,可粘贴橡胶或者硅胶防滑垫提升夹持摩擦力,避免搬运光滑表面工件时出现脱落的情况。整体结构的走线全部采用内部穿线的设计,驱动线缆从底座中心的穿线孔进入,沿着大臂、小臂的内部腔体一直延伸到末端夹爪的舵机位置,外部没有裸露的线缆,避免机械臂运动过程中线缆与周边设备发生勾挂,也能减少线缆随关节反复弯折造成的线芯断裂问题。在实际应用场景中,这款机械臂可搭配视觉识别模块完成小型零件的分拣作业,也可固定在教学实验台上作为机械原理教学的演示载体,还能加装画笔、点胶头等不同的执行末端,完成绘图、点胶等精细化作业。
设计过程中对每个关节的转动范围做了运动学仿真验证,确保在最大伸展状态下整体结构不会出现死点位置,底座的重心位置经过校核,在末端夹持额定负载的情况下,整体结构不会出现倾覆的问题,各个关节的连接螺丝都采用防松设计,在长时间往复运动的工况下不会出现连接松动的情况。小臂与大臂的长度比例经过优化,在有限的臂长范围内最大化作业覆盖半径,同时保证各个关节的受力处于驱动元件的额定扭矩范围内,避免出现小马拉大车的情况,降低驱动元件的负载率,提升整体设备的使用寿命。夹爪部分的传动结构采用齿轮啮合的平行传动方式,相比单摇杆驱动的夹爪,夹持过程中两侧夹爪的对中性更好,不会出现夹持偏移的问题,能够稳定夹持规则形状的柱状、块状工件。
