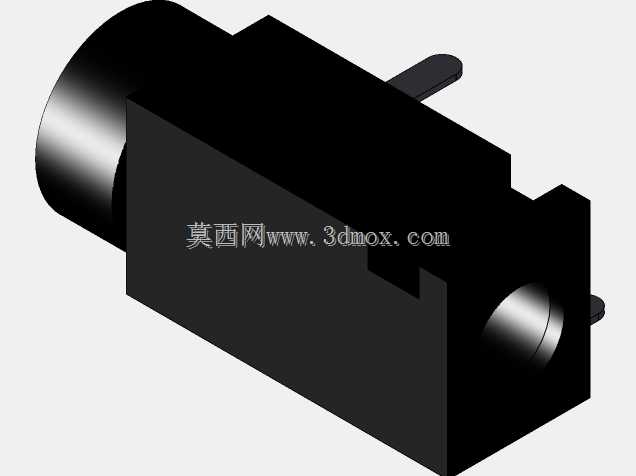

3.5毫米PJ320F音频插孔连接器结构设计

　　在消费电子、通讯终端、小型音频设备的板级连接设计中，3.5mm音频插孔是极为常见的板载互连部件，PJ320F这款卧式板载音频插孔，主要适配常规三段式、四段式3.5mm音频插头，实现音频信号的稳定传输，覆盖耳机输出、麦克风输入、线控信号传输等常见音频交互场景，广泛用在对讲机、便携通讯终端、小型音频播放设备、工业手持终端这类需要音频外接的设备主板上。从实际使用场景来看，这类插孔需要承受频繁的插头插拔动作，常规民用级设计要求插拔寿命不低于5000次，因此结构设计上首先要保证插合后的接触可靠性，避免出现接触不良、声道串扰、插拔松脱的问题。这款连接器采用卧式侧插的安装布局，插入口朝向设备壳体侧面，焊接引脚垂直向下适配PCB板的通孔焊接工艺，

　　相比立式插孔，卧式布局能有效降低设备整体厚度，适配薄型化手持终端的结构堆叠需求，安装时不需要在PCB上预留过大的竖向空间，对于板上元件排布密集的通讯类主板来说，空间利用率更高。从结构细节来看，插孔主体采用绝缘耐温的工程塑料作为基座材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现焊接过程中基座变形、引脚移位的问题；内部接触弹片采用高弹性铜合金材质，表面做镀镍镀金处理，既保证接触电阻足够低，减少音频信号传输过程中的损耗，也能提升弹片的抗疲劳性能，在多次插拔后依然能保持足够的接触正压力，避免出现声道断续、信号丢失的问题。外壳部分采用金属屏蔽结构，一方面可以加固整体结构强度，避免外力挤压导致基座开裂，另一方面可以实现电磁屏蔽效果，减少板上高频信号对音频传输的干扰，降低底噪、电流声这类常见音频问题的出现概率。设计过程中需要严格控制插孔内各接触弹片的位置度，确保插头插入后，左声道、右声道、麦克风、接地各触点能精准对应到插头的对应环段，避免出现触点错位导致的声道短接、功能失效；同时要控制插拔力的范围，插拔力过大会导致用户插接头时手感生涩，甚至出现插头难以拔出的问题，插拔力过小则会导致插头固定不稳，轻微拉扯就出现松脱断连的情况，通常将单轮插拔力控制在3N-20N的区间内，兼顾插拔手感和连接可靠性。安装边界方面，这款连接器的焊接引脚间距符合常规PCB设计的孔位规范，引脚直径与PCB通孔的间隙控制在0.2mm以内，既能保证焊接时焊锡能够充分浸润引脚，

　　也能避免间隙过大导致焊接后连接器歪斜；外壳上自带的定位柱能够在PCB组装时提前卡入板上的定位孔，实现预固定，减少焊接过程中的位置偏移，不需要额外增加治具来固定连接器位置，提升SMT或通孔焊接的组装效率。在设备壳体的配合设计上，插孔入口的外圈尺寸需要和壳体上的开孔做适配，通常壳体开孔直径比插孔入口外径大0.1mm-0.15mm，既保证连接器能顺利装入壳体开孔，也能避免间隙过大导致外观缝隙不均、灰尘容易进入设备内部的问题；同时要注意插孔入口的凸台高度，要和壳体壁厚匹配，保证装配后插孔端面和壳体外表面基本齐平，不会出现凹陷或者突出过多的情况，影响整体外观质感和插头的插入深度。从实际选型适配的角度，这款连接器的引脚定义兼容行业通用的3.

　　5mm四段式音频接口定义，不需要做额外的线路改板就能直接替换同规格的其他型号插孔，对于硬件迭代、物料替换的场景来说适配性更强；内部的弹片设计做了防倒插结构，当插头以异常角度插入时，不会直接顶坏内部弹片，提升产品的误用耐受能力，降低终端用户使用过程中损坏接口的概率。在结构建模过程中，需要重点还原内部弹片的弯曲弧度和自由状态位置，模拟插头插入过程中弹片的形变范围，确保弹片在最大形变状态下的应力低于材料的屈服强度，避免长期使用后出现弹片塑性变形、接触压力下降的问题；同时要验证塑料基座和金属外壳的卡扣配合强度，确保在承受侧向插拔力的时候，外壳不会和基座脱开，提升整体结构的抗外力能力。对于手持通讯类设备来说，这类音频接口还要考虑一定的防水防尘需求，在基座和壳体的配合面可以增加泡棉密封圈，实现接口位置的基础密封，适配户外使用场景下的防泼溅需求，避免少量雨水、灰尘从接口缝隙进入设备内部导致主板故障。
