遵循SFF-TA-1006规范的EDSFF E1.S NVMe存储盘结构设计

　　在高密度服务器存储架构迭代过程中，传统2.5英寸U.2固态盘的空间占用、散热冗余、连接可靠性逐渐无法满足整机柜部署的密度要求，EDSFF E1.S形态的NVMe存储盘正是为适配1U及以下高度的高密度存储节点、边缘计算服务器、冷数据存储阵列场景开发的硬件载体，本次建模完整还原了该规格存储盘的结构细节，可直接用于服务器机箱内部的干涉校验、风道仿真、安装结构适配工作。

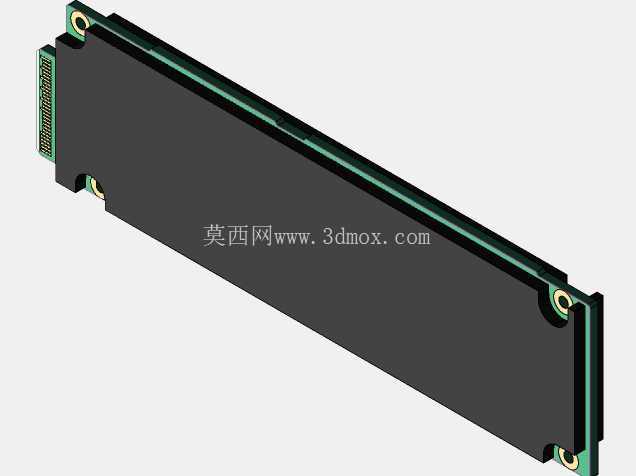

　　从实际应用场景来看，这类E1.S规格存储盘主要部署在1U机架式服务器的前置存储仓位、刀片服务器的内置存储槽位、边缘计算网关的紧凑存储舱内，相比传统M.2形态固态盘，它拥有更大的PCB布板空间，可搭载更多NAND闪存颗粒实现更高单盘容量，同时保留了热插拔操作的结构基础，运维人员不需要打开机箱盖板即可完成故障盘更换，大幅降低高密度部署场景下的运维难度。建模过程中优先还原了盘体的安装边界：盘体整体为长条形薄型结构，厚度方向严格控制在15mm以内，适配1U机箱内部的垂直空间余量，不会与机箱上下盖板、内部导风罩产生结构干涉；盘体前端设置1C规格边缘连接器，完全遵循SFF-TA-1006规范定义的金手指排布、插拔导向结构、信号引脚定义对应的物理位置，连接器端的插拔导向斜面做了0.8mm的倒角处理，可避免热插拔过程中金手指对位偏差导致的引脚弯折、接触不良问题。

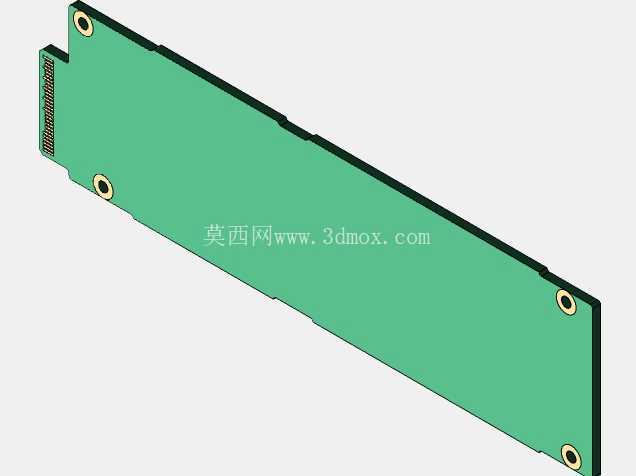

　　盘体两端的安装固定孔位完全符合标准安装间距要求，孔位内嵌金属衬套结构，可承受多次拆装带来的磨损，不会出现塑料柱滑牙导致的盘体松动问题；固定孔位周边预留了0.3mm的装配公差带，适配不同服务器厂商背板安装位的加工误差，避免出现孔位对正困难无法锁附螺丝的问题。盘体外壳采用一体式冲压金属壳体设计，壳体表面做了导电氧化处理，既可以实现内部电路的电磁屏蔽，减少高速信号传输过程中的对外电磁辐射，同时金属壳体本身可以作为散热面，将NAND颗粒、主控芯片工作产生的热量快速传导到机箱风道内，不需要额外加装散热片即可满足满负载工作的散热要求，进一步节省机箱内部的空间占用。

　　设计过程中重点考虑了盘体的插拔受力结构：边缘连接器的插拔力控制在15N-25N区间，对应的壳体加强筋在连接器端做了局部加厚处理，避免运维人员插拔过程中用力过大导致壳体变形、PCB板弯折损坏内部元器件；壳体两侧设置了导向凸台，与服务器仓内的导轨槽配合，插拔过程中盘体不会出现偏斜，保证金手指与背板连接器可以平稳对位，减少连接器的磨损速率，提升硬件的使用寿命。盘体尾部预留了状态指示灯的透光位，对应PCB板上的电源、读写状态LED灯位置，运维人员在机箱外部即可直接观察单盘的工作状态，不需要进入系统后台查询硬件状态，提升故障排查效率。

　　从结构适配的角度来看，该模型可直接导入服务器整机装配体中，完成存储仓位的布局校验：一方面可以验证盘体与背板连接器的配合间隙，确认插拔行程内是否存在结构干涉，另一方面可以结合风道仿真结果，调整导风罩的导流角度，保证气流可以直接吹过盘体金属外壳表面，带走工作产生的热量，避免高温导致的盘体性能降速、寿命缩短问题。建模过程中对所有非关键外观特征做了合理简化，保留了所有安装、配合相关的关键尺寸，既可以满足结构设计阶段的干涉校验需求，也不会因为模型细节过多导致整机装配体的文件体积过大，影响大装配体的打开、旋转、仿真操作流畅度。

　　针对边缘计算场景的特殊使用需求，该结构设计还预留了可选的锁付结构位，可搭配快拆螺丝实现盘体的防松固定，避免运输、振动场景下盘体出现松动脱落的问题；壳体表面的平整度控制在0.1mm以内，可直接贴合机箱内部的散热冷板，实现无间隙接触传导散热，适配无风扇的密闭式边缘计算网关散热需求，不需要额外预留风冷风道空间，进一步压缩边缘设备的整体体积。
