适配良明砂光机的博世集尘转接接口

　　在木工作业、金属表面打磨、家装漆面处理的现场作业场景里，手持轨道砂光机是高频使用的打磨工具，作业过程中产生的大量砂磨粉尘如果直接散逸，不仅会污染作业环境，还会被操作人员吸入造成职业健康损伤，因此外接工业集尘设备实现作业过程同步除尘，是打磨工位的标准配置。但不同品牌的手持电动工具，其集尘接口的外形、卡扣结构、口径尺寸往往存在专属设计，跨品牌适配时往往需要堆叠多个转接头，不仅安装繁琐，作业过程中还容易因为接头松动出现漏尘、脱落的问题，影响除尘效率。这个转接结构就是针对良明R18ROS型号随机轨道砂光机，适配博世系列集尘设备的专用防尘连接口，用来替代多段转接的冗余结构，实现工具与集尘管路的直接可靠连接。从结构设计来看，

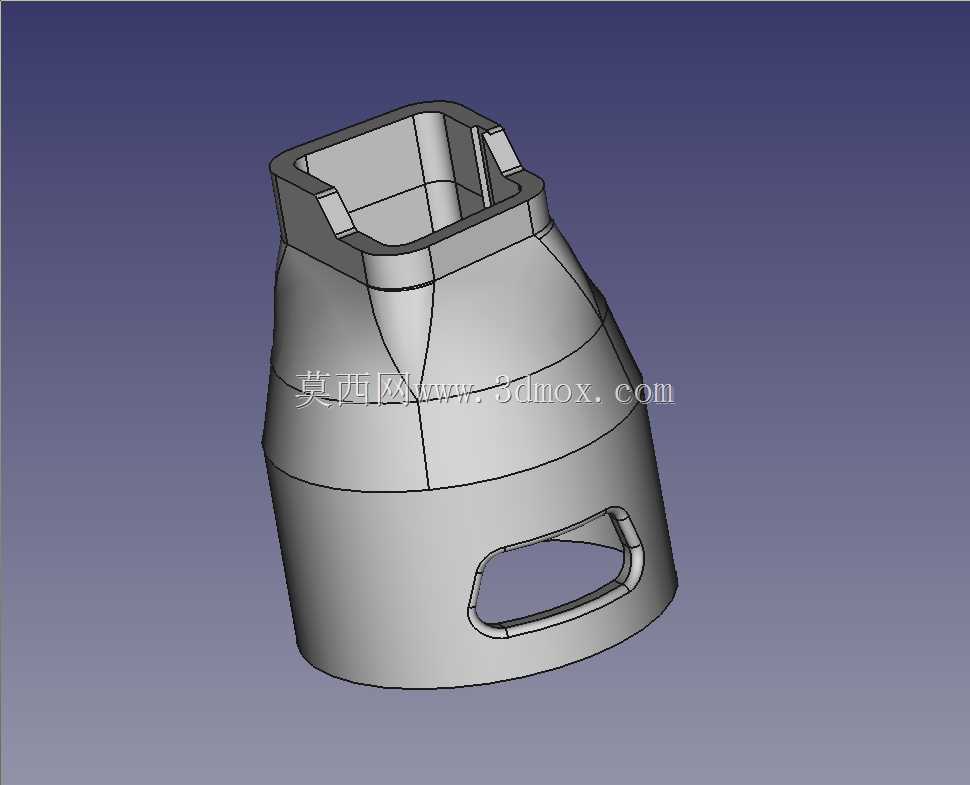

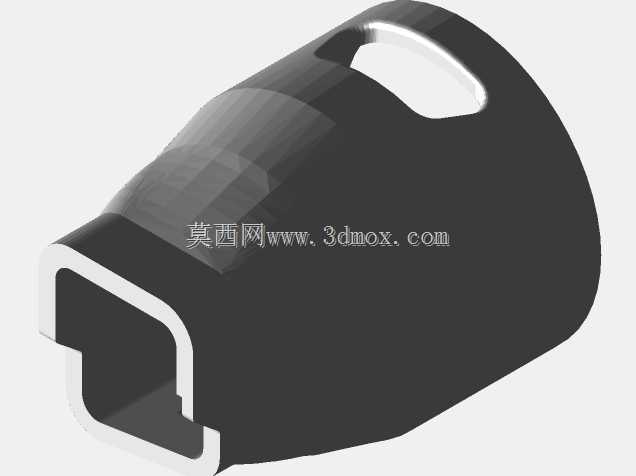

　　整个零件采用变径锥筒的整体构型，上端对接砂光机的集尘出口端，做了和设备本体卡扣完全匹配的方形带限位凸缘结构，安装时可以直接卡入砂光机的集尘出口位，不需要额外加装紧固件，依靠卡扣的过盈配合就能实现轴向与周向的定位，避免打磨振动过程中接口松脱。下端为适配博世集尘软管的接口结构，尺寸完全匹配博世标准集尘管路的插入深度与口径，锥面过渡段做了顺滑的壁厚渐变，没有直角突变的流道结构，能让粉尘随气流顺畅进入集尘管路，避免在接口内部出现积尘堵料的问题。筒身侧面开设的椭圆形镂空结构，一方面是为了降低零件本身的重量，长时间手持作业不会增加额外的负载负担，另一方面也可以作为拆卸时的施力位，需要拆下接口清理或者更换时，手指可以扣入镂空位轻松施力拔出，

　　不需要借助额外的撬具。设计过程中充分考虑了安装边界的尺寸约束，上端接口的外形轮廓完全避让砂光机机壳的突出筋位，安装后不会和设备本体产生结构干涉，下端接口的插入深度控制在合理范围，不会因为插入过深顶到集尘软管内部的导流结构，也不会因为插入过浅导致连接密封性不足。壁厚设计上兼顾了结构强度与轻量化需求，整体采用均匀壁厚设计，卡扣位置做了局部加厚处理，反复拆装也不会出现断裂变形，锥面过渡位置做了圆角处理，避免应力集中导致的零件开裂。实际使用时，这个接口可以直接替换原有多段转接的接头组件，安装后接口处的密封性满足打磨作业的除尘要求，不会出现粉尘从连接缝隙溢出的情况，气流通道的顺滑设计也不会增加集尘系统的风阻，

　　保证集尘设备的吸力能够有效作用到砂光机的打磨工作面，及时带走打磨产生的木屑、金属屑、漆雾粉尘等杂物。和多转接头堆叠的连接方式相比，一体化的转接结构减少了连接节点，也就减少了漏尘的风险点，同时整体的连接刚性更好，作业过程中晃动管路也不会出现接头脱落的情况，不管是固定工位的打磨作业，还是移动场景下的现场装修打磨，都能稳定实现集尘通路的可靠连接。
