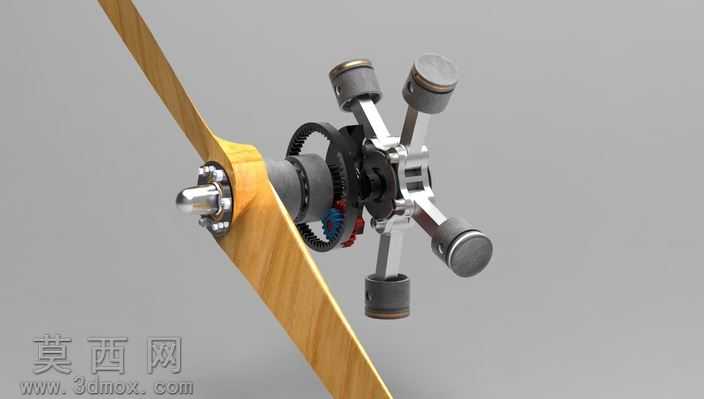

星型活塞发动机驱动螺旋桨传动结构

本作品为星型活塞发动机与螺旋桨直连传动的组装式动力结构三维建模成果，建模过程中优先还原航空活塞动力的真实传动逻辑，采用自下而上的装配建模思路，先完成单个活塞组件的参数化建模：依次构建活塞本体、活塞销、连杆小头衬套等零件，通过同轴心、重合等标准配合完成单组活塞连杆的子装配，保证活塞往复运动的行程参数符合小排量航发的真实比例。随后完成中心曲轴、星型曲柄销座、传动齿轮组的建模，其中曲轴采用多拐错位结构，匹配五缸星型布局的点火间隔角度，齿轮组包含主动齿、减速从动齿与桨毂连接齿，通过齿轮配合约束还原真实的传动比关系，保证螺旋桨转速与活塞往复频率的匹配性。螺旋桨部分采用木质层压材质的仿真建模，通过曲面放样构建桨叶的翼型截面，从桨根到桨尖依次设置弦长递减、扭转角渐变的参数，还原真实航模螺旋桨的气动外形，桨毂部分采用金属材质建模，包含紧固锥面、定位销孔、锁紧螺母等细节结构，与发动机输出轴通过过盈配合加销钉定位的约束完成装配。材质渲染阶段，活塞组件采用磨砂铝合金材质，添加轻微的使用磨损纹理提升真实感，气缸内壁设置珩磨纹理的凹凸贴图，曲轴与齿轮采用调质钢材质，调整金属粗糙度参数呈现哑光金属质感，螺旋桨采用榉木层压材质，添加清晰的木纹纹理与清漆涂层的高光反射效果，桨毂的锁紧件采用镀铬亮面金属材质形成视觉对比。整体装配完成后添加运动仿真约束，可模拟活塞往复运动带动曲轴旋转、经齿轮减速后驱动螺旋桨转动的完整动力传递过程，所有配合间隙均参考真实机械装配公差设置，既保证运动仿真无干涉，也还原了组装式航发动力的结构细节，可用于航模动力结构教学、机械原理演示、小型航空动力方案验证等场景。
