多规格适配喷嘴预设扭矩扳手结构

　　在桌面级熔融沉积3D打印设备的日常运维场景中，喷嘴拆装是高频操作环节，常规活动扳手或普通套筒很难精准控制锁紧力矩，力矩过小会导致喷嘴漏料、打印过程中位置偏移，力矩过大则容易造成加热块螺纹滑牙、喉管变形甚至断裂，直接造成核心部件报废。这款预设扭矩扳手的设计，正是瞄准这一实际运维痛点，将定扭矩输出与多规格套筒适配整合在紧凑的T型结构中，无需额外搭配扭矩表即可输出稳定的锁紧力，大幅降低非专业运维人员的操作门槛。

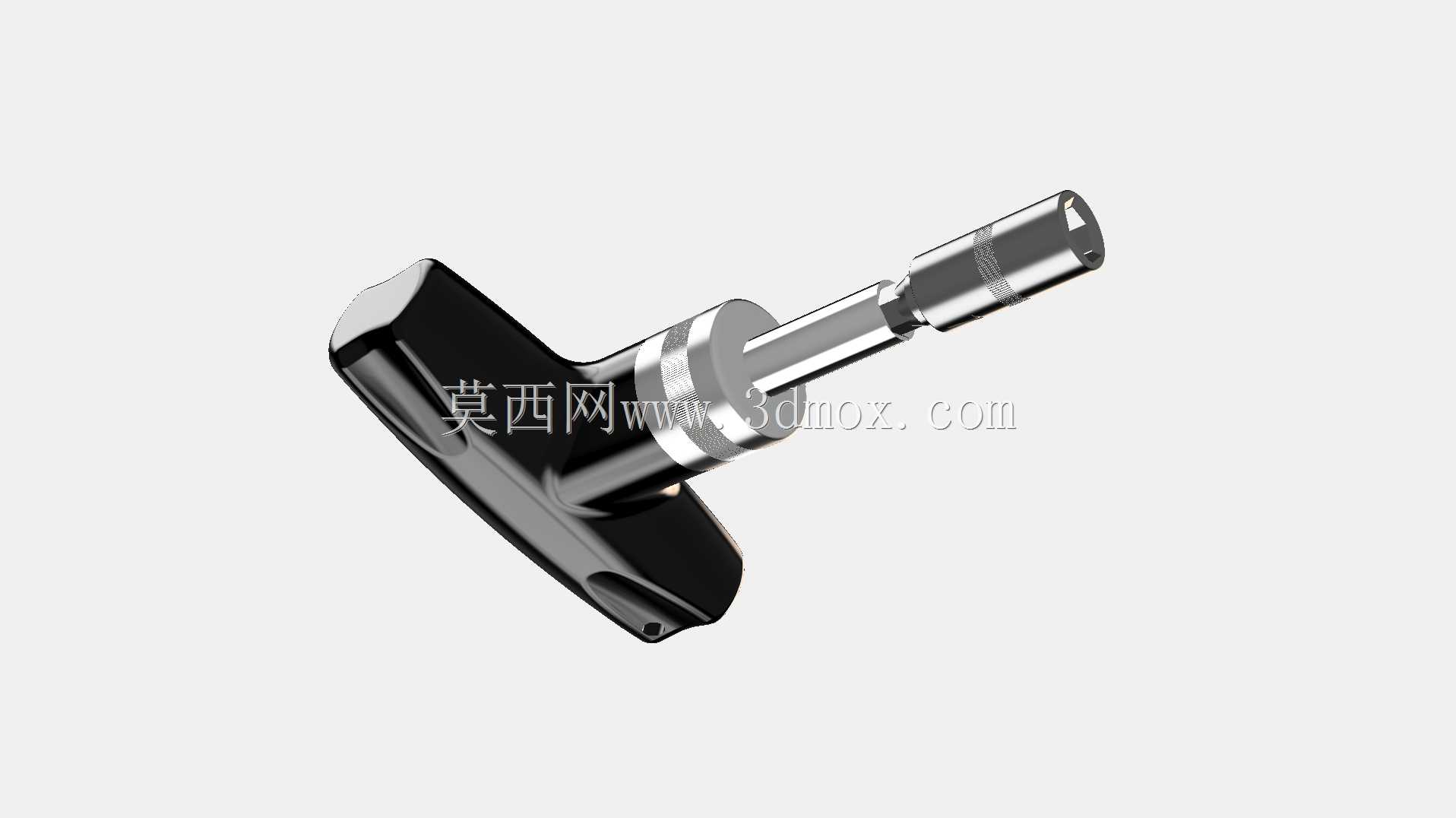

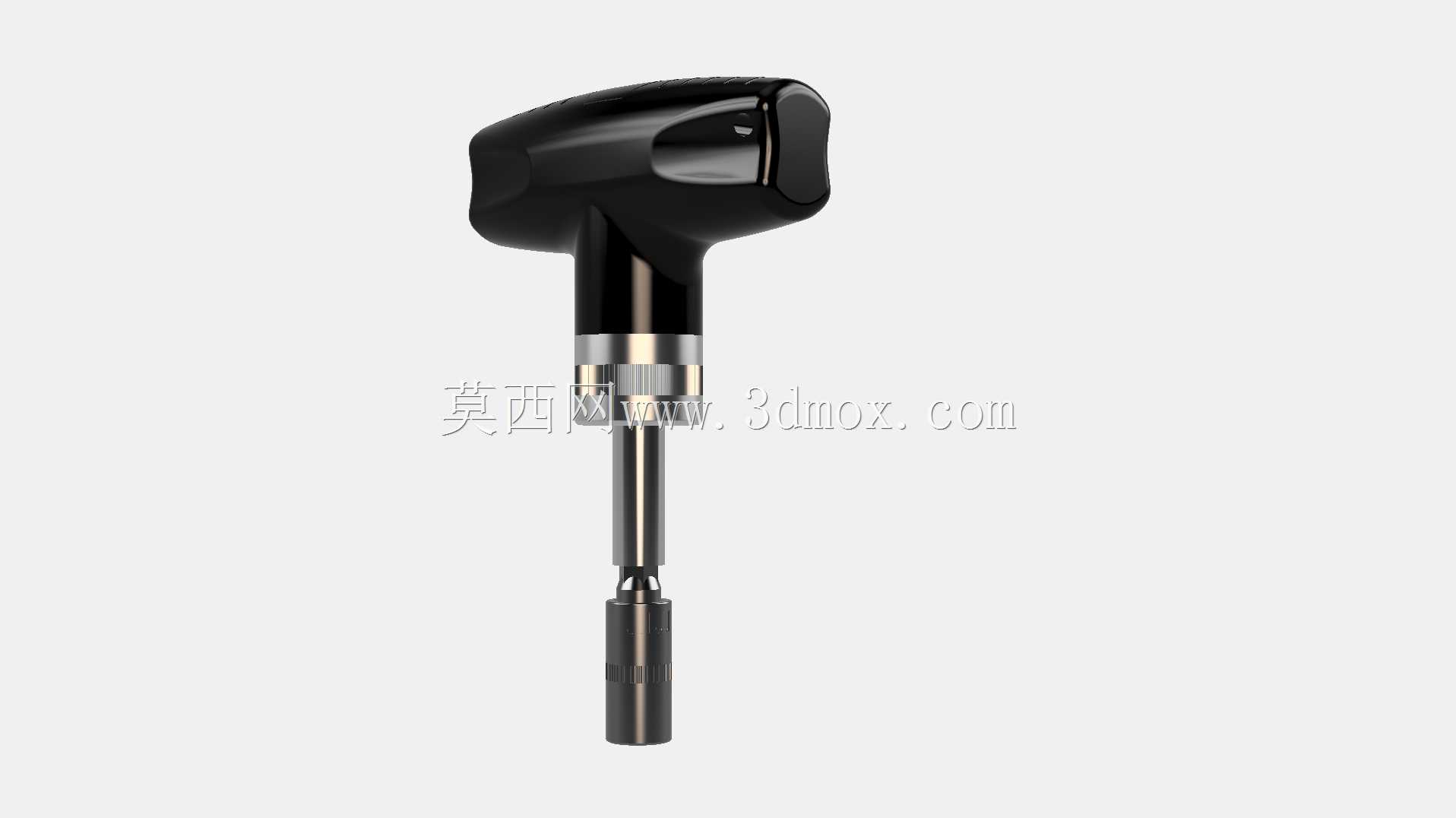

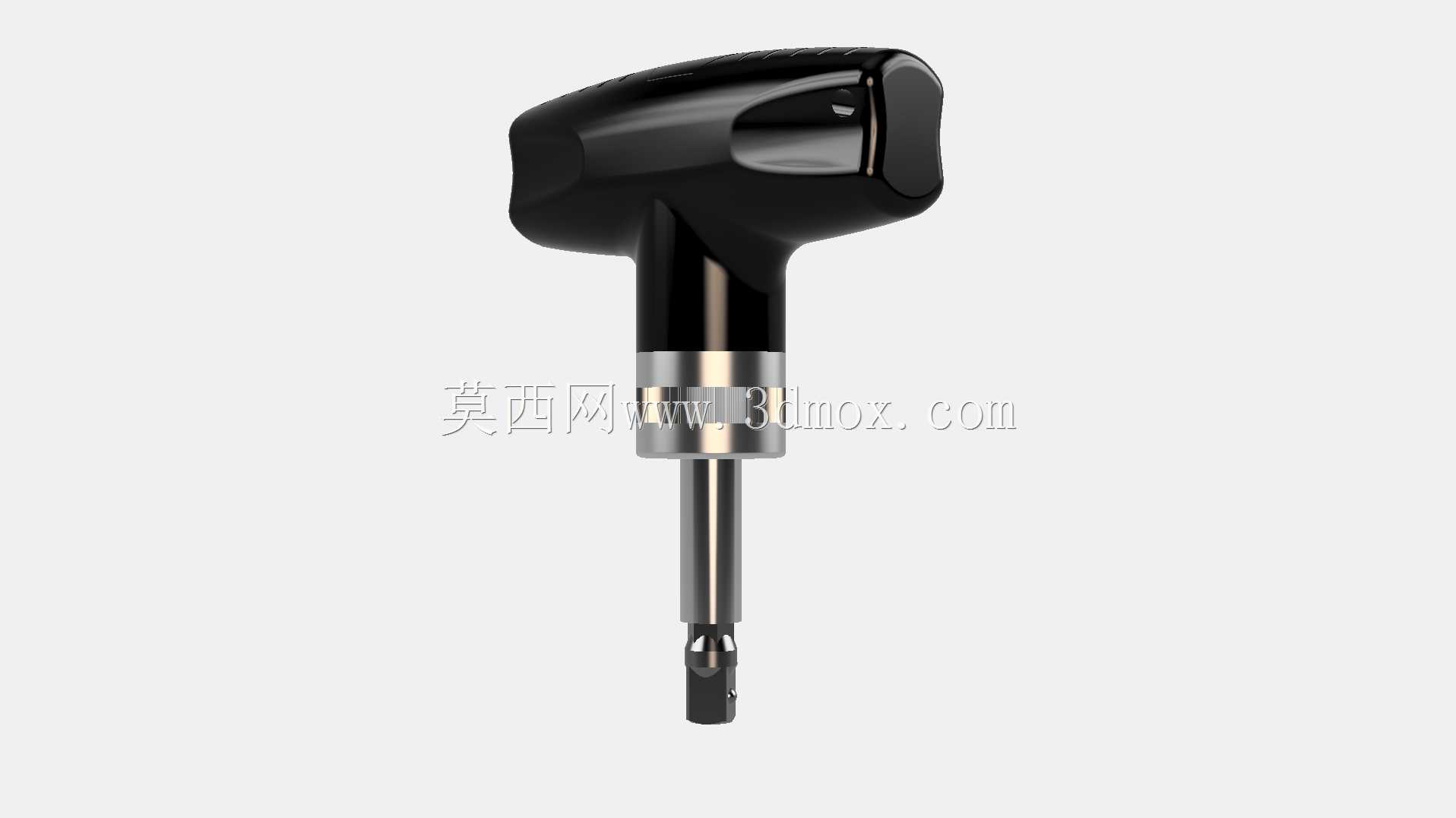

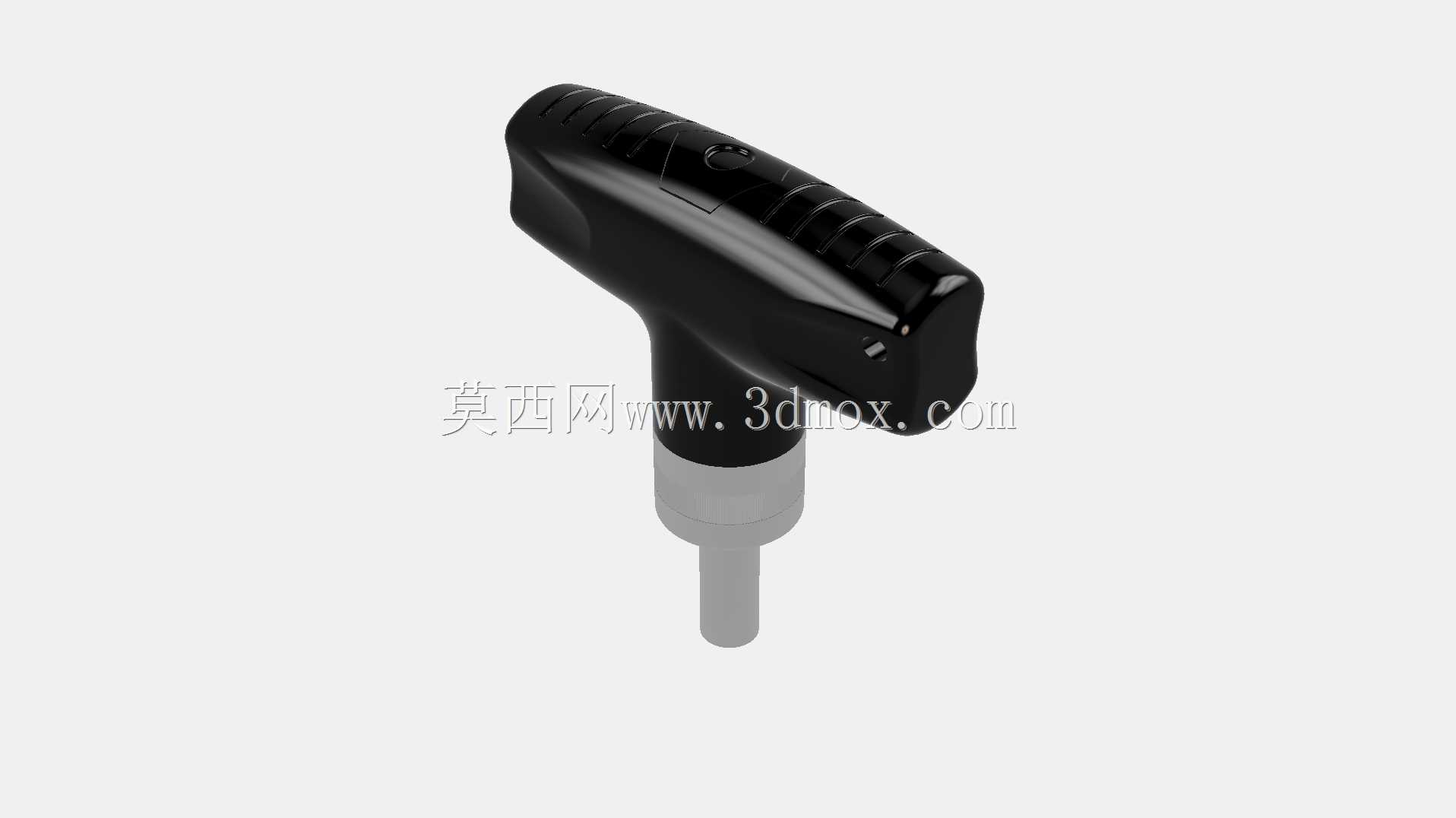

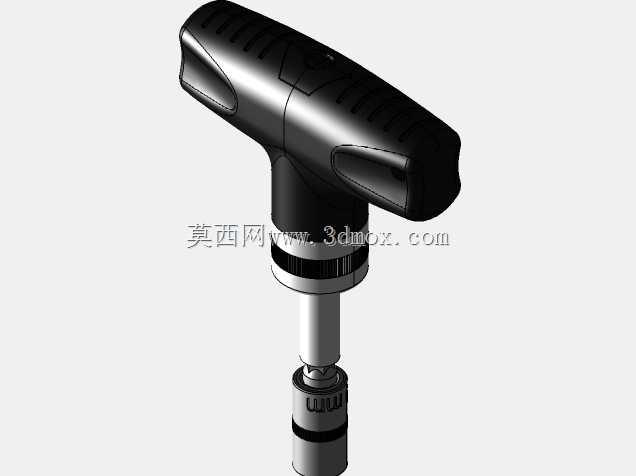

　　从结构设计逻辑来看，扳手主体采用T型握持布局，横向握持段做了贴合手掌弧度的曲面处理，表面做防滑纹理设计，施力时无需刻意找正握持位置，单手即可完成旋转操作，相比直柄扳手更适合狭小空间内的拆装作业。扭矩预设模块集成在握持段与驱动杆的连接位置，出厂即校准为1.8Nm与2.5Nm两档常用扭矩值，当施加的锁紧力达到预设阈值时，内部的棘轮过载结构会自动打滑，避免力矩持续输出损伤连接件，无需操作人员根据经验判断锁紧程度，从结构层面规避人为操作失误带来的部件损坏风险。

　　驱动端采用快换式套筒适配结构，标配的6mm六角方驱接口可直接适配常规喷嘴的锁紧螺母，同时附带1/4"方驱转接头，可兼容7mm、8mm、9mm等不同规格的套筒，覆盖市面上绝大多数主流桌面级FDM打印机的喷嘴尺寸，甚至可用于部分小型热端组件、传感器固定螺丝的定扭矩锁紧作业。套筒与驱动杆的连接采用钢珠卡位结构，插拔更换时无需额外工具，轴向拉拔即可完成拆卸，安装到位后钢珠自动卡入套筒定位槽，旋转过程中不会出现套筒脱落、打滑的问题。

　　从安装边界与尺寸适配角度考量，扳手整体长度控制在120mm以内，驱动杆伸出长度为45mm，可深入打印机龙门架内侧、加热块周边的狭小安装空间，不会与导轨、同步带、风扇风道等周边部件产生干涉。握持段的最大宽度为35mm，操作时手部距离热端加热块的安全距离足够，即使在热端未完全冷却的应急拆装场景下，也能避免手部被高温部件烫伤。驱动杆采用高强度合金钢材质，表面做镀镍防锈处理，长期接触打印过程中溢出的PLA、ABS等耗材残料时，不会出现锈蚀、卡滞问题，日常维护仅需用酒精擦拭表面即可，无需额外涂抹润滑脂。

　　在实际使用场景中，这款扳手除了用于3D打印机喷嘴拆装，还可适配小型电子设备组装、航模部件锁紧、精密仪器维护等对锁紧力矩有明确要求的作业场景，两档预设扭矩分别对应塑料螺纹件与小型金属螺纹件的常规锁紧力矩范围，无需额外调整扭矩设置即可快速切换作业类型。设计过程中特意规避了多余的调节结构，整体零件数量控制在12个以内，没有易损的小尺寸弹簧或塑料卡件，长期使用的故障率远低于可调式扭矩扳手，适合作为运维工具箱内的常备工具存放。

　　结构细节上，驱动杆与扭矩模块的连接位置做了密封处理，车间内的粉尘、打印产生的耗材碎屑不会进入内部棘轮结构，即使在多粉尘的加工车间、创客空间等环境下长期存放，也不会出现内部卡滞、扭矩失准的问题。握持段采用高强度工程塑料注塑成型，抗摔抗冲击性能优异，从1.5米高度意外跌落至水泥地面也不会出现壳体开裂、内部结构移位的问题，扭矩精度不会因磕碰产生偏移。套筒的内六角尺寸做了公差优化，与喷嘴螺母的配合间隙控制在0.1mm以内，锁紧过程中不会出现螺母棱角磨损、滑边的问题，可反复拆装数百次仍保持配合精度。
