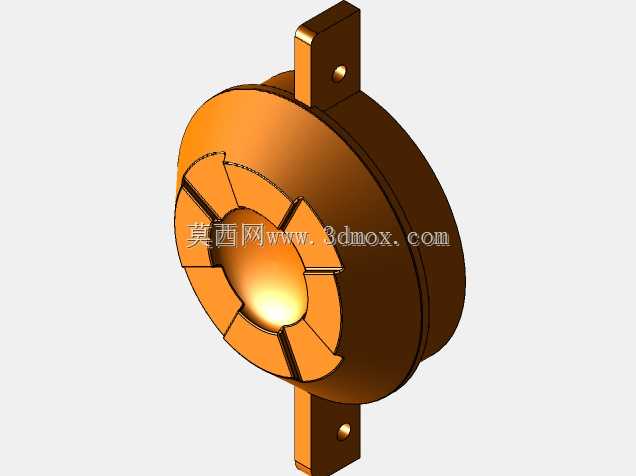

模仿Nerf爆炸机的组件结构设计

　　这套组件的设计初衷是面向结构设计教学场景，还原软弹发射类玩具核心筒体的装配逻辑，让学习者能直观理解多层嵌套类零件的配合关系、限位结构的布置思路，以及外观防滑纹理与内部功能结构的整合方式。从实际应用场景来看，这类组件既可以作为CAD课程设计的实操练习载体，帮助初学者掌握抽壳、阵列、筋位布置、配合公差预留等常用建模操作，也能作为软弹玩具改装、自制类发射装置的结构参考，理清筒体内部各部件的排布逻辑，避免出现装配干涉、行程不足等常见设计问题。

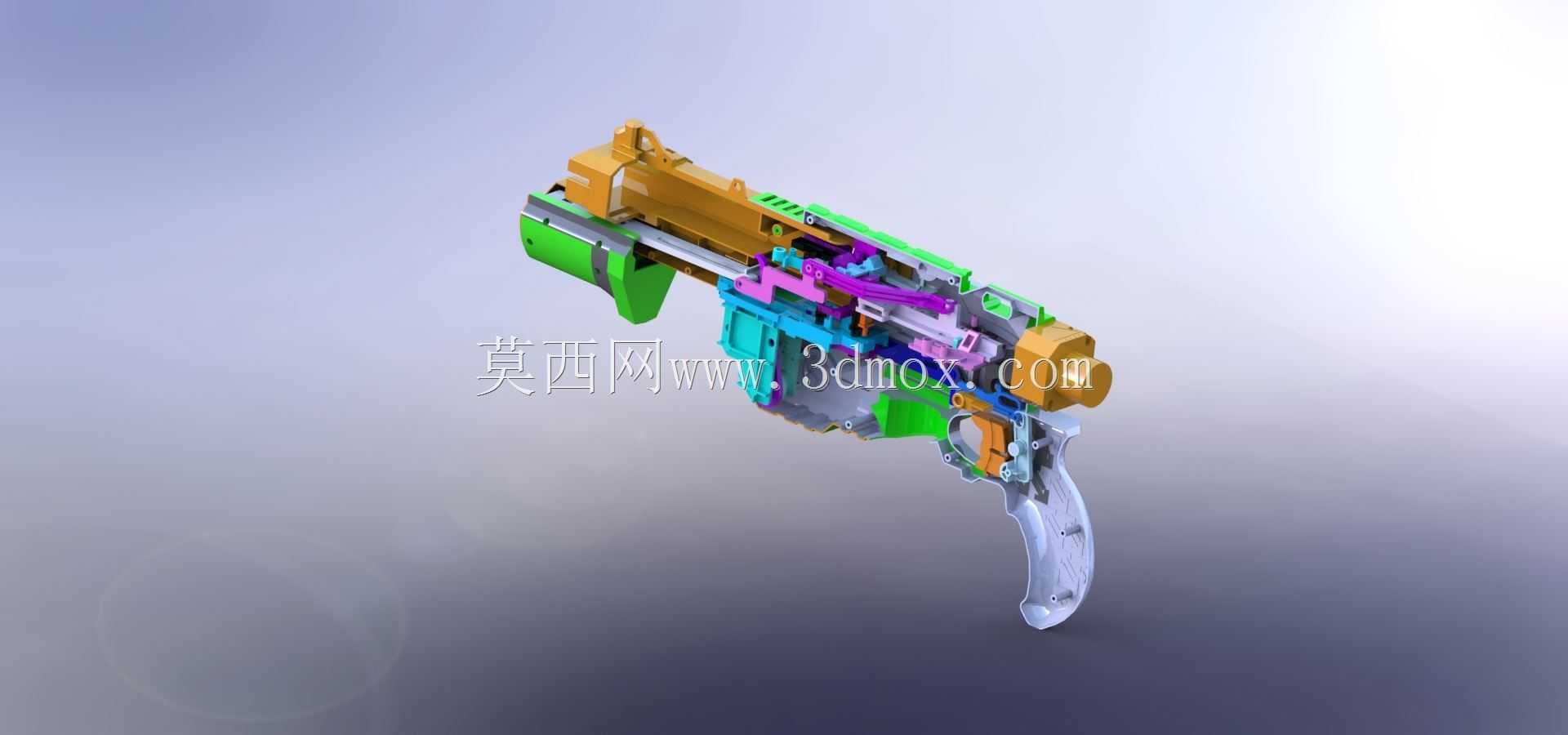

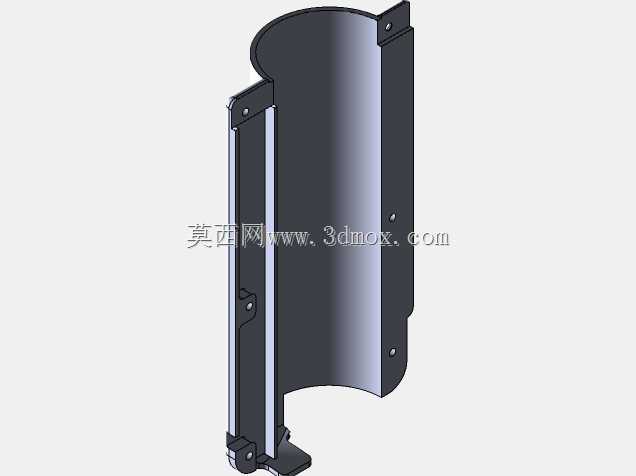

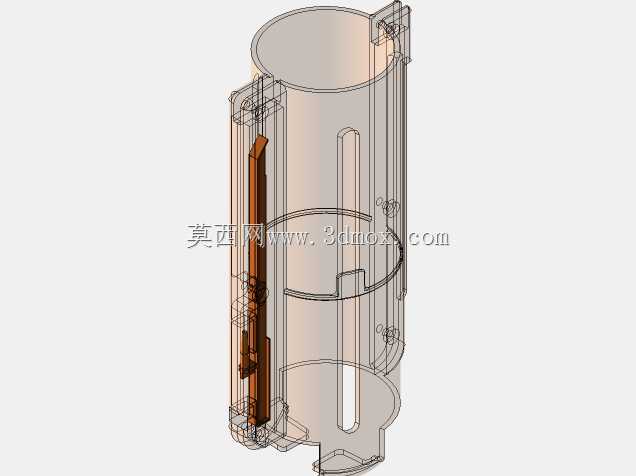

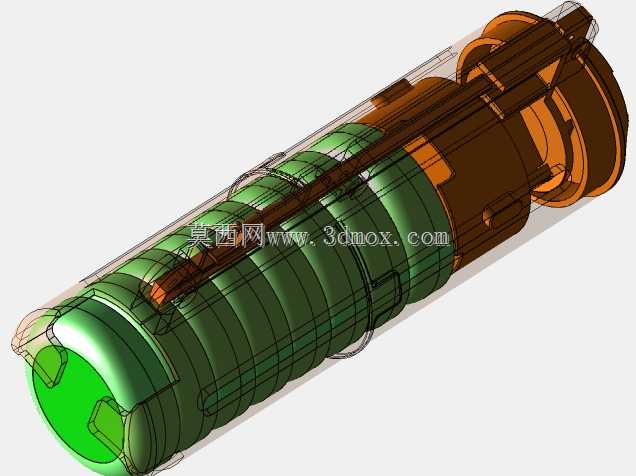

　　从功能特性来看，该组件完整还原了爆炸机筒体的分层结构，外层为带防滑纹理的握持壳体，表面的环状凹槽纹理不仅提升握持时的摩擦力，避免使用过程中打滑，同时也作为壳体的加强筋，在不增加壁厚的前提下提升筒体的径向抗形变能力，减少跌落、挤压时的壳体开裂风险。中层为承载内部功能件的支撑筒体，内壁设置有多条轴向导向筋，用于约束内部活塞、推弹组件的运动轨迹，保证组件往复运动时的同轴度，避免出现卡滞、偏磨的问题；筒体上预留的多个卡扣位与定位槽，对应外层壳体、前后端盖的安装点位，装配时无需额外紧固件即可实现各部件的预固定，降低装配复杂度。内层为发射功能相关的腔体结构，端部的绿色标识区域对应软弹的装填入口，内径尺寸匹配常规软弹的外径公差，既保证软弹装填时的顺畅度，又能形成足够的密闭空间保证发射气压，减少动力损耗。

　　设计过程中优先考虑了装配的工艺性，所有零件的拔模角度统一设置为1.5度，适配注塑加工的脱模需求，避免出现倒扣、壁厚不均的问题；筒体壁厚从外层到内层依次递减，外层握持壳壁厚2mm，中层支撑筒壁厚1.5mm，内层腔体壁厚1.2mm，在保证结构强度的前提下控制整体重量，长时间握持不会产生过重的疲劳感。安装边界方面，筒体整体为同轴回转类结构，最大外径对应握持区域的防滑纹理外径，总长度适配常规单手握持的尺寸范围，前后端的连接法兰分别对应前管组件、尾盖组件的安装接口，法兰上的定位缺口与卡扣位一一对应，装配时可实现快速对位，无需反复调整角度；内部腔体的轴向长度预留了足够的活塞运动行程，保证发射时的做功距离，同时在行程末端设置有限位凸台，避免活塞运动超程造成部件损坏。

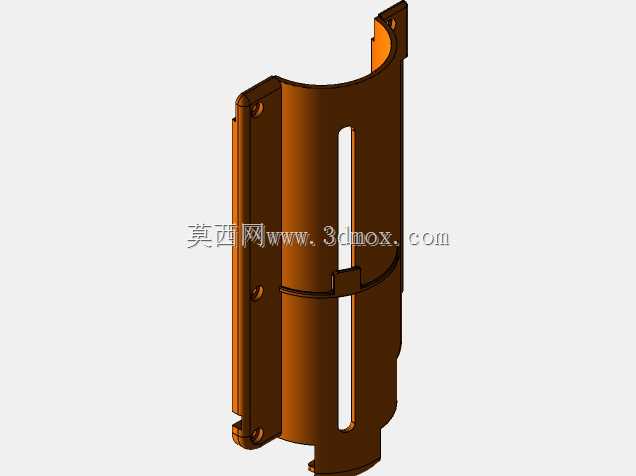

　　从结构细节来看，筒体上的长条形开槽对应外部操作件的运动通道，槽宽尺寸与操作件的配合间隙控制在0.2mm，既保证操作件滑动时的顺畅度，又避免间隙过大进入杂物影响内部结构运作；开槽边缘做了R0.5的圆角处理，避免操作时划伤手指，同时减少应力集中，避免开槽位置受外力出现开裂。各层筒体之间的配合采用间隙配合，配合公差控制在H7/g6的区间，既保证装配时可以轻松压合，又不会出现装配后松动晃动的问题；防滑纹理的深度设置为0.3mm，纹理间距4mm，既保证足够的防滑摩擦力，又不会因为纹理过深积灰难以清理，同时纹理的走向与握持时的手指施力方向垂直，最大化防滑效果。

　　这套组件的设计没有冗余的装饰结构，所有外观特征都服务于功能需求，比如筒体上的环状凸起不仅是外观造型的一部分，同时也作为内部筋位的对应支撑点，提升筒体的径向刚度；端部的倒角结构既方便软弹的装填引导，也能在跌落时减少端部的应力集中，避免崩边损坏。对于三维建模学习者来说，这套模型可以练习多层嵌套结构的建模思路，掌握从整体功能拆分到单个零件细节设计的流程，理解“外观结构服务于功能需求”的设计原则，避免出现为了造型而牺牲结构合理性、工艺可行性的问题；对于玩具改装爱好者来说，这套结构的尺寸参数、配合逻辑可以作为自制改装件的参考，根据实际需求调整腔体直径、行程长度等参数，适配不同的使用需求。
