rd125风扇配套机电节气门结构设计

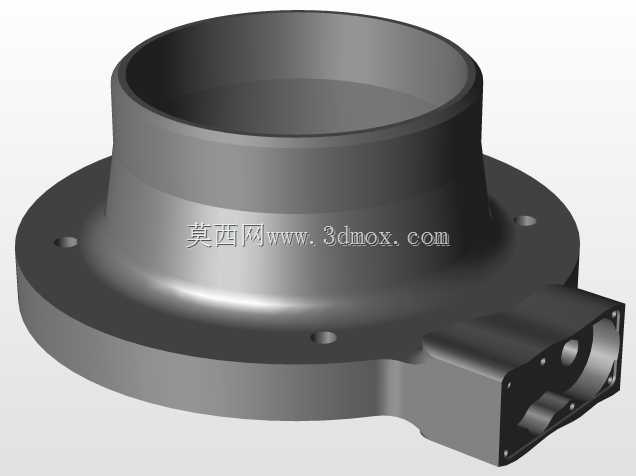

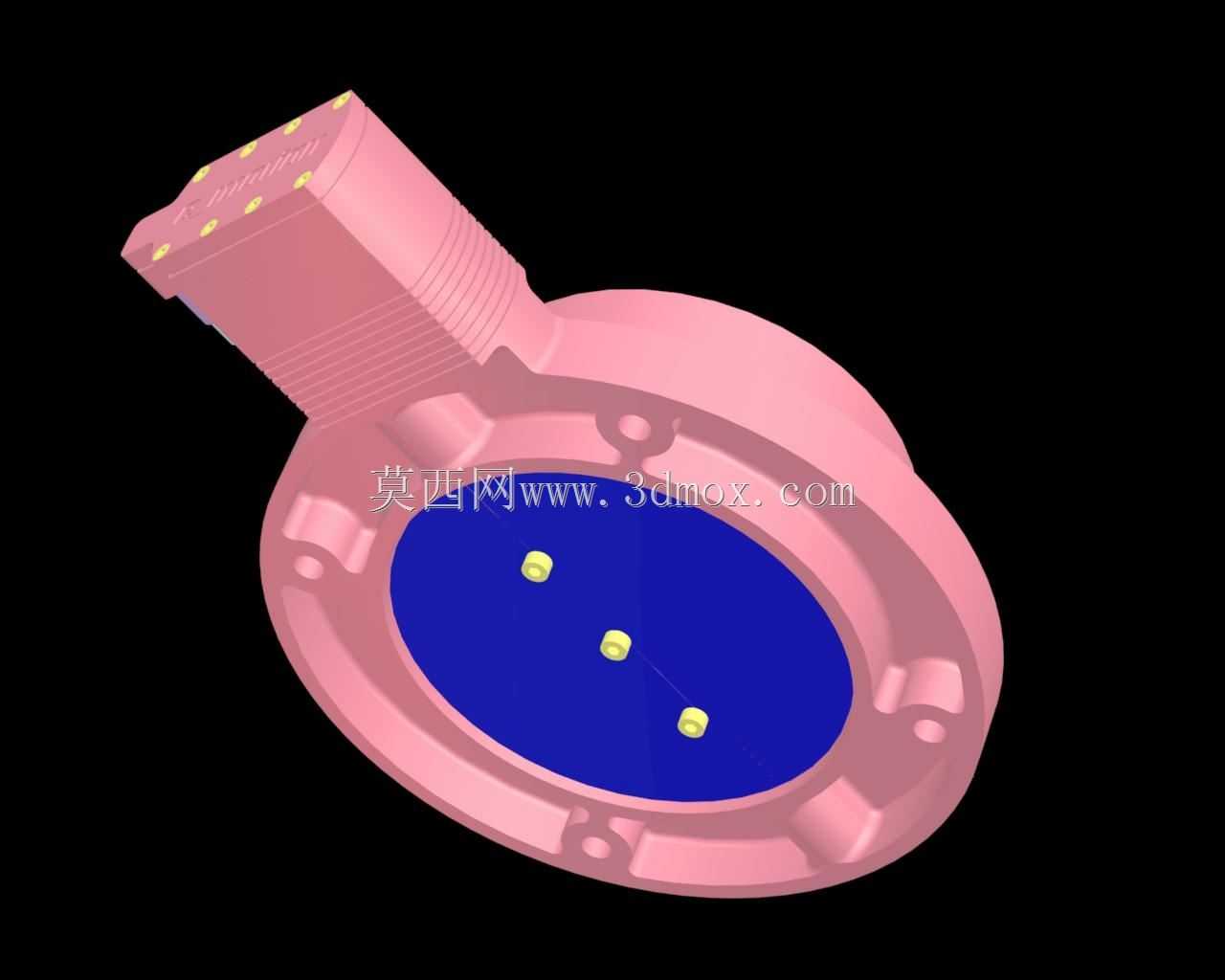

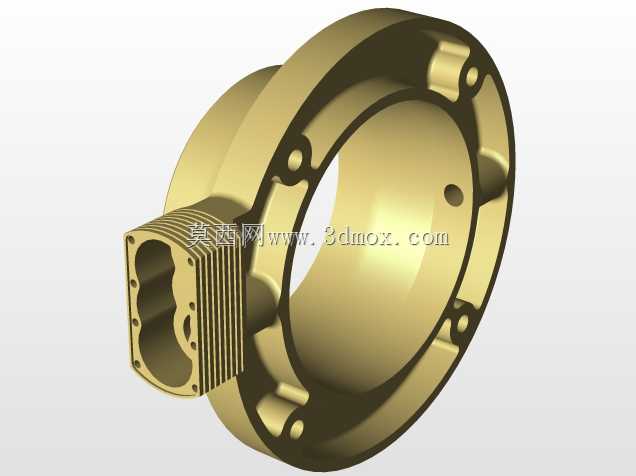

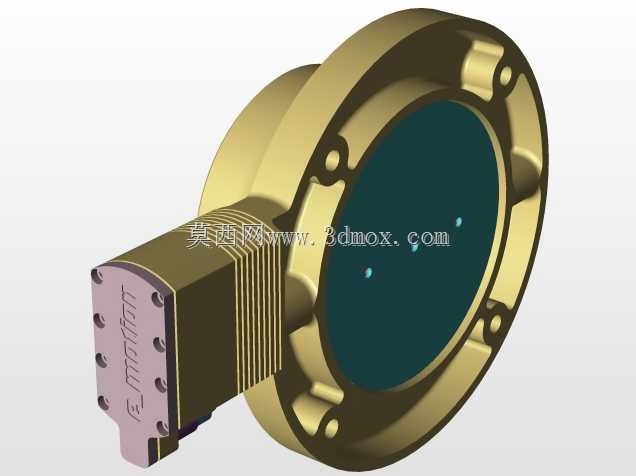

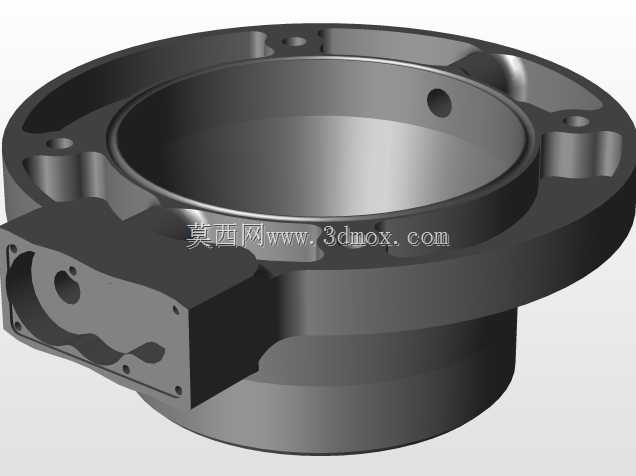

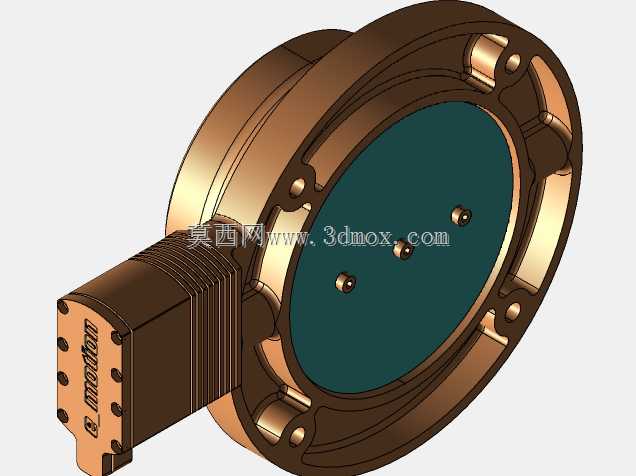

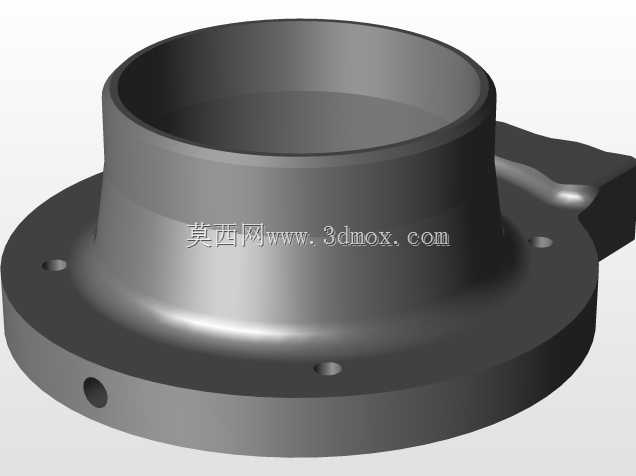

　　这款机电节气门主要适配rd125规格的散热风扇单元，在工业散热风道、设备通风调控系统中承担气流通断与开度调节的核心作用，实际应用场景覆盖机柜散热系统、工业设备通风回路、小型动力单元进气调控等多个领域，能够根据系统的温控信号或者工况指令，快速调整风道的通流面积，实现风量的精准匹配，避免无效通风带来的能耗浪费，同时也能在设备停机时封闭风道，阻挡外界粉尘、潮气进入设备内部，提升核心部件的防护等级。从结构设计来看，整体采用法兰盘式安装基座，圆形法兰边缘均匀布置了多组安装定位凸台与连接孔位，安装时可以直接贴合风扇的出风口端面，通过螺栓完成刚性固定，不需要额外设计转接支架，安装边界完全匹配rd125风扇的出风口尺寸，

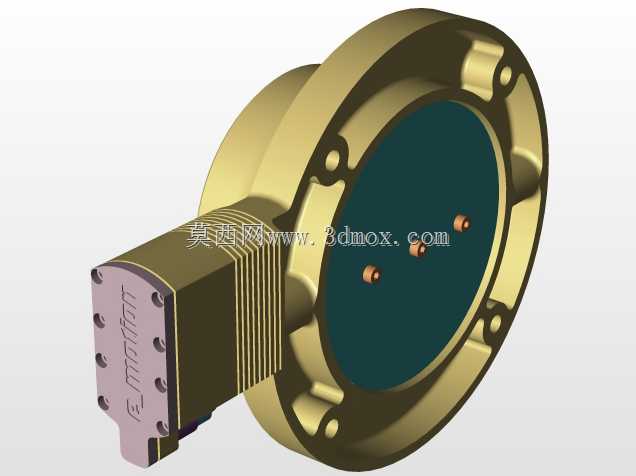

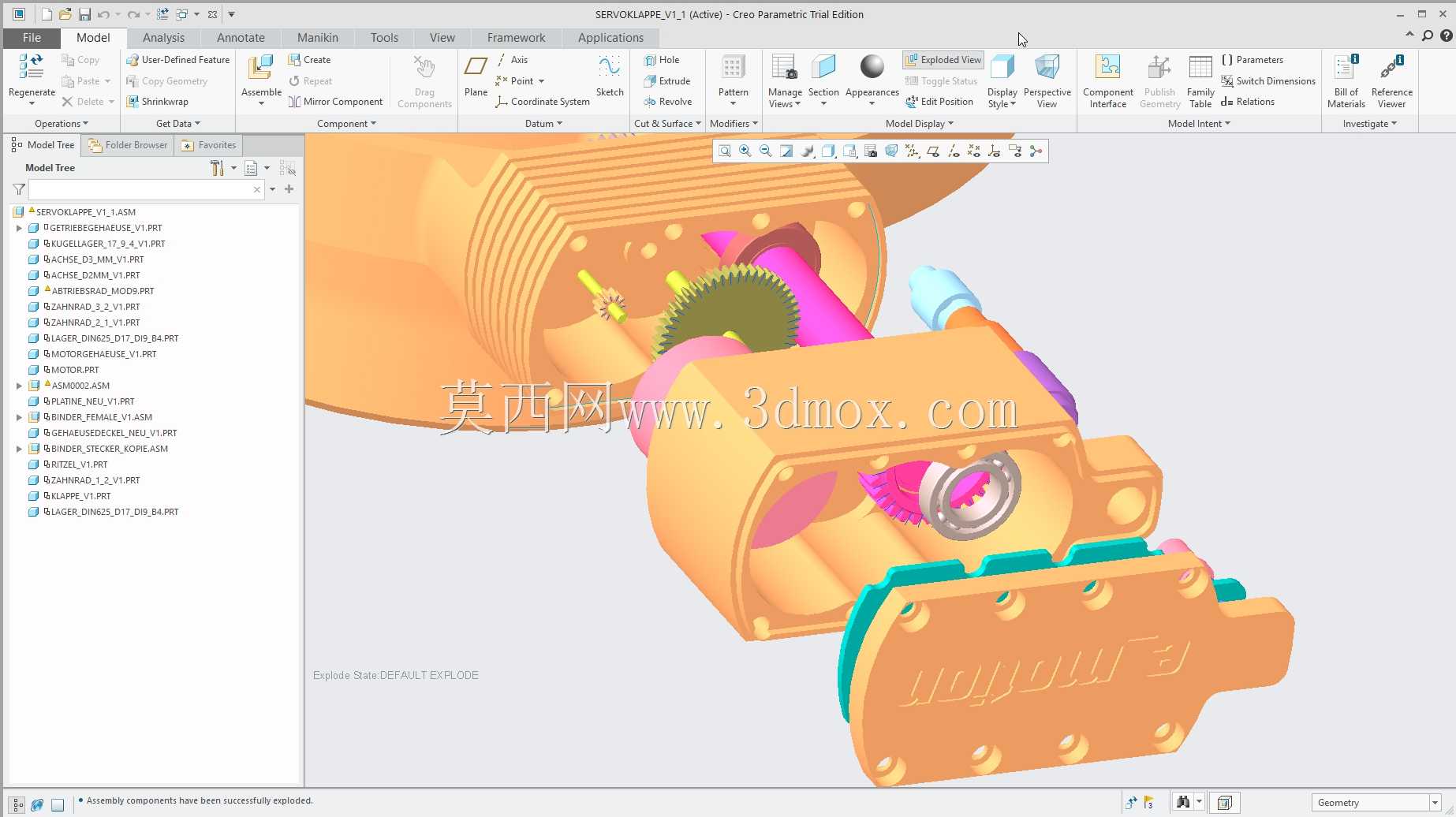

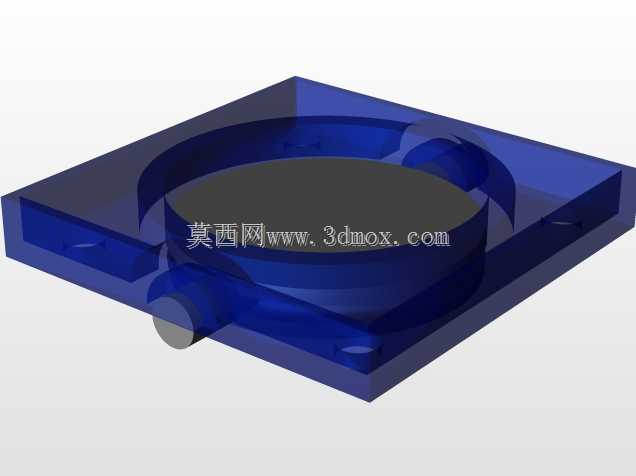

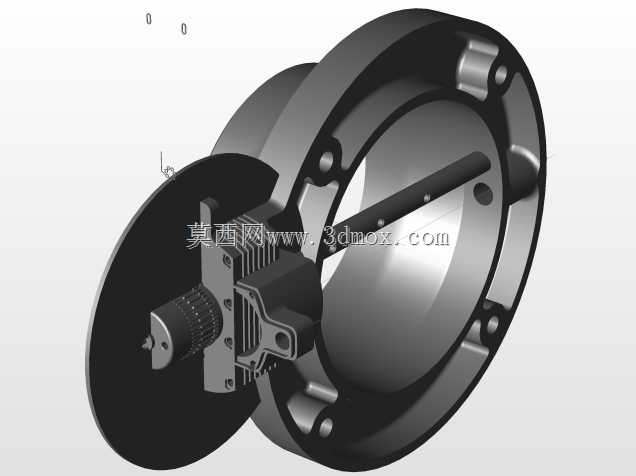

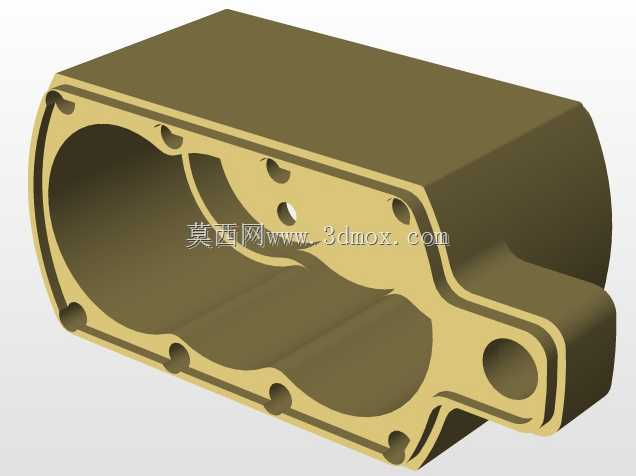

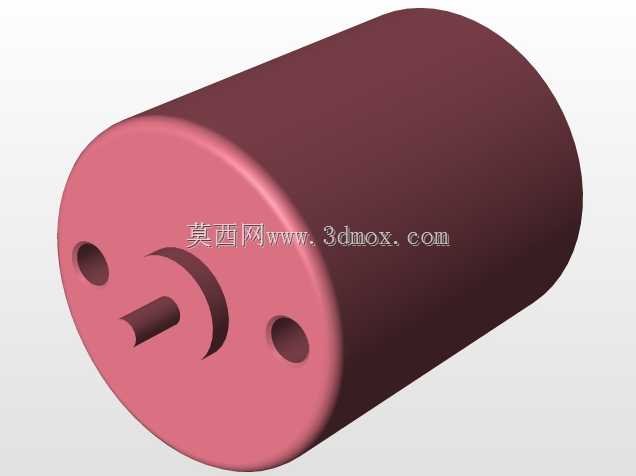

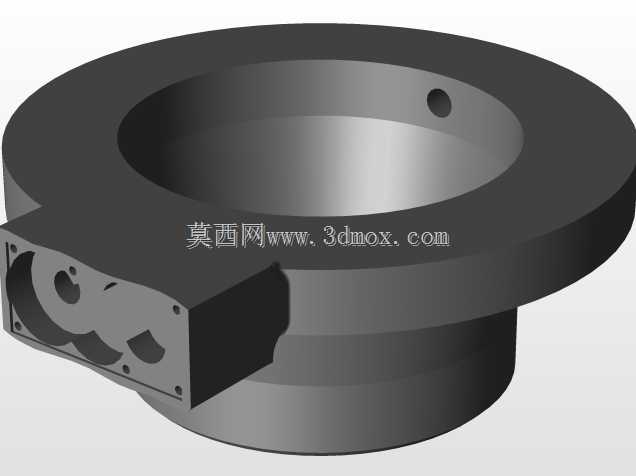

　　法兰端面的密封槽结构可以配套密封胶圈使用，保证连接位置的气密性，避免风道漏风影响调控精度。节气门的阀板采用圆形平板结构，与阀体内腔的配合间隙控制在极小范围内，关闭状态下能够实现风道的近乎完全封闭，阀板表面做了平整化处理，气流通过时不会产生额外的紊流与风阻，降低通风过程中的噪音损耗。驱动侧采用集成式伺服驱动单元，驱动模块直接固定在阀体侧方的安装座上，输出轴直接与阀板的转轴连接，省去了中间的传动连杆结构，一方面减少了传动间隙带来的控制误差，提升阀板开度的控制精度，另一方面也缩小了整体结构的占用空间，让整个节气门的结构更加紧凑，能够适配安装空间局促的设备内部场景。驱动单元的外壳做了多道散热鳍片结构，在长时间连续调节工况下，

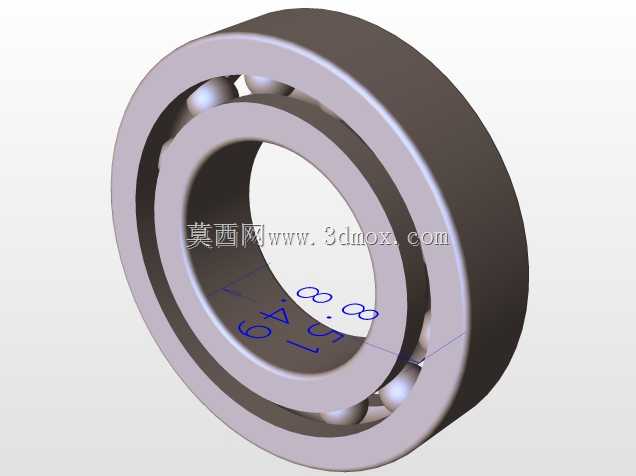

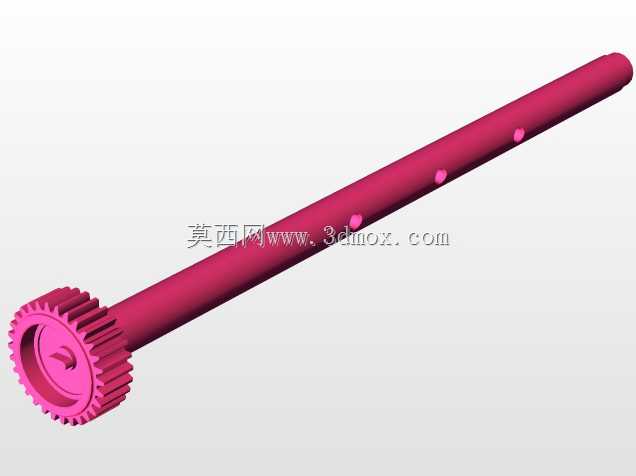

　　能够快速将驱动模块工作产生的热量散发到周围空气中，避免驱动模块过热出现控制失灵或者寿命衰减的问题。阀体本身的材质设计兼顾了结构强度与轻量化需求，基座部分采用高强度合金材质，能够承受风扇运行时产生的振动与风压冲击，长期使用不会出现结构变形，保证阀板转动的同轴度，避免卡滞问题。在设计过程中，充分考虑了不同工况下的使用需求，阀板的转动角度范围可以覆盖0到90度全区间，配合伺服驱动的精准控制，可以实现任意开度的定位，满足不同风量档位的调控需求，转轴位置采用自润滑轴承结构，不需要定期加注润滑脂，长期运行也能保持转动顺畅，降低后期的维护成本。从安装适配性来看，侧置的驱动单元不会超出法兰盘的径向安装边界，

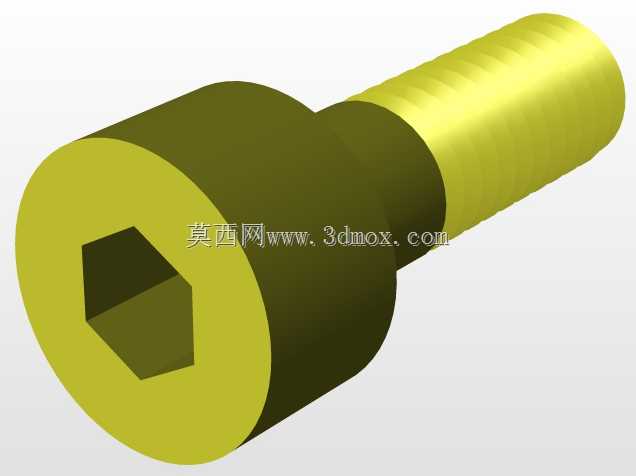

　　安装时不需要在风扇周边预留额外的侧向避让空间，对于密集布置的散热风扇组来说，能够实现紧密并排安装，提升空间利用率。整个结构的受力路径经过优化，风压作用在阀板上的载荷会通过转轴直接传递到阀体的基座部分，再通过法兰连接螺栓传递到风扇壳体上，驱动单元只承担阀板转动的扭矩输出，不会承受额外的风压载荷，有效提升了驱动单元的使用寿命，避免长期受载导致的驱动轴变形问题。在实际选型匹配时，只需要确认风扇的出风口规格与法兰安装孔位对应，就可以直接配套使用，不需要对原有风扇结构做任何改造，替换安装的便捷性很高，对于现有设备的散热系统升级改造场景也十分友好。阀板的转动限位结构集成在阀体内部，不需要额外设置外部限位块，避免了外部结构磕碰导致的限位失效问题，全开状态下阀板完全贴合风道内壁方向，不会对气流产生遮挡，最大化风道的通流面积，保证风扇满负荷运行时的通风效率不受影响。
