哈斯HRT210四轴转台铣床结构

　　在立式数控铣床的批量精密加工场景里，这类第四轴回转单元的应用，能直接把原本需要多次装夹的多面体零件、带圆周分布特征的工件加工工序压缩到单次装夹完成，从根源上减少重复装夹带来的定位误差，也能省去人工反复翻面找正的辅助时间，在小型精密零部件加工、模具型腔铣削、异形结构件多面加工的工位上适配性极强。这套转台本体的核心功能是为铣床提供可控的回转分度进给，既可以完成固定角度的分度定位，实现零件侧面孔系、槽位、平面的分步加工，也能配合铣床X/Y/Z三个直线轴做联动插补，完成螺旋槽、复杂曲面、凸轮轮廓这类需要连续回转进给的特征加工，适配绝大多数中小型立式加工中心、数控铣床的工作台安装需求。从结构设计逻辑来看，整个转台采用了高刚性的箱体式主体结构，

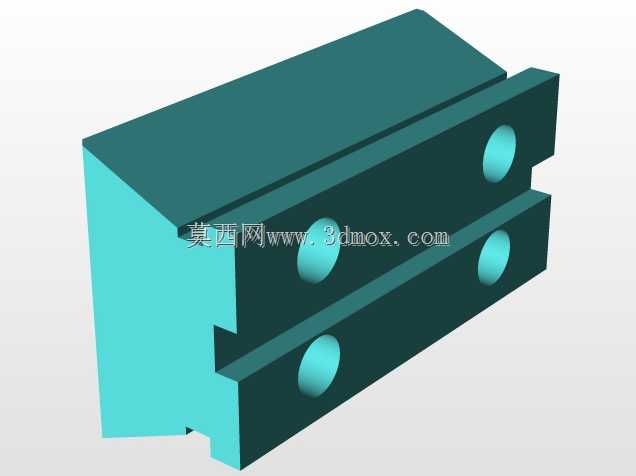

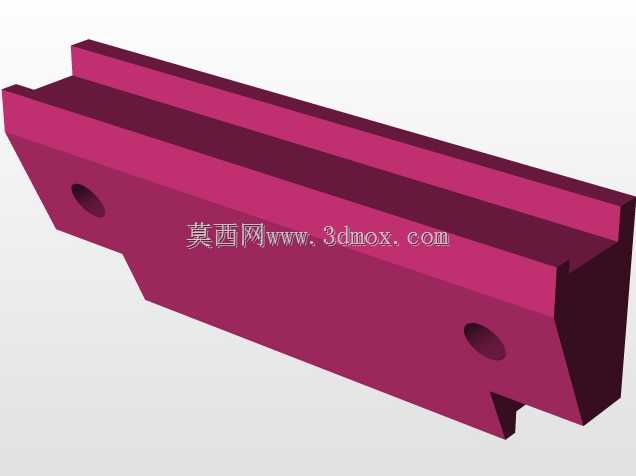

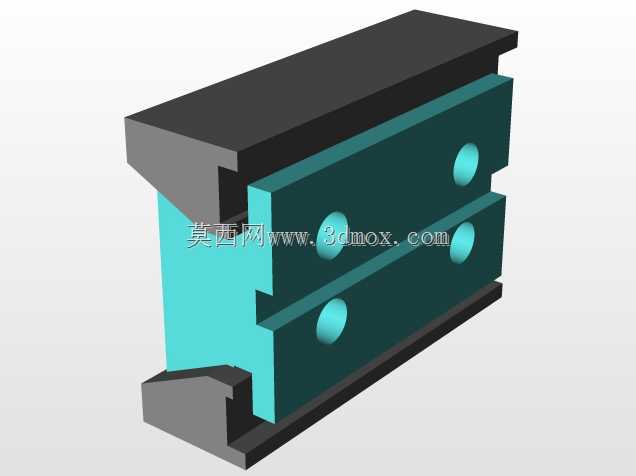

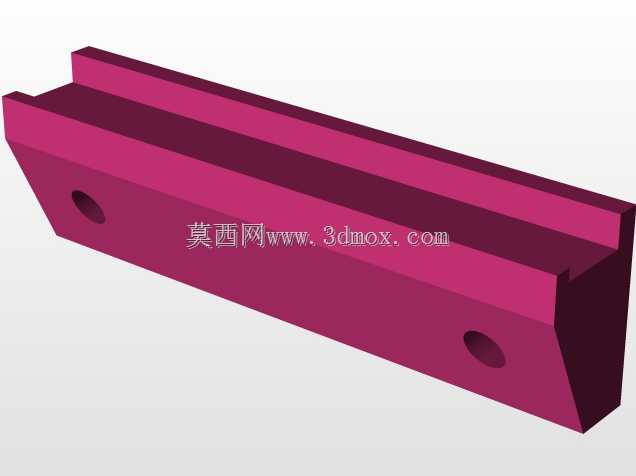

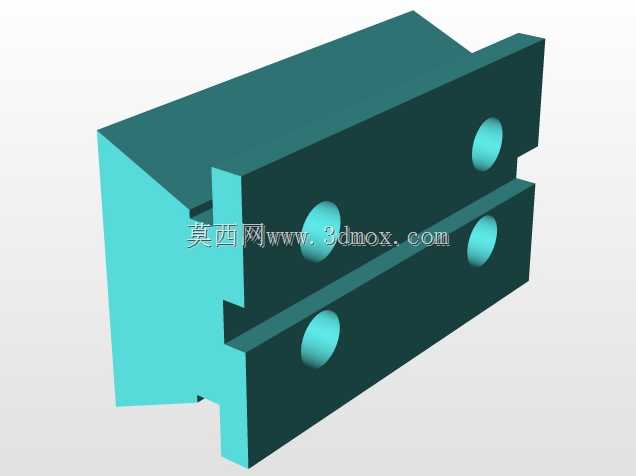

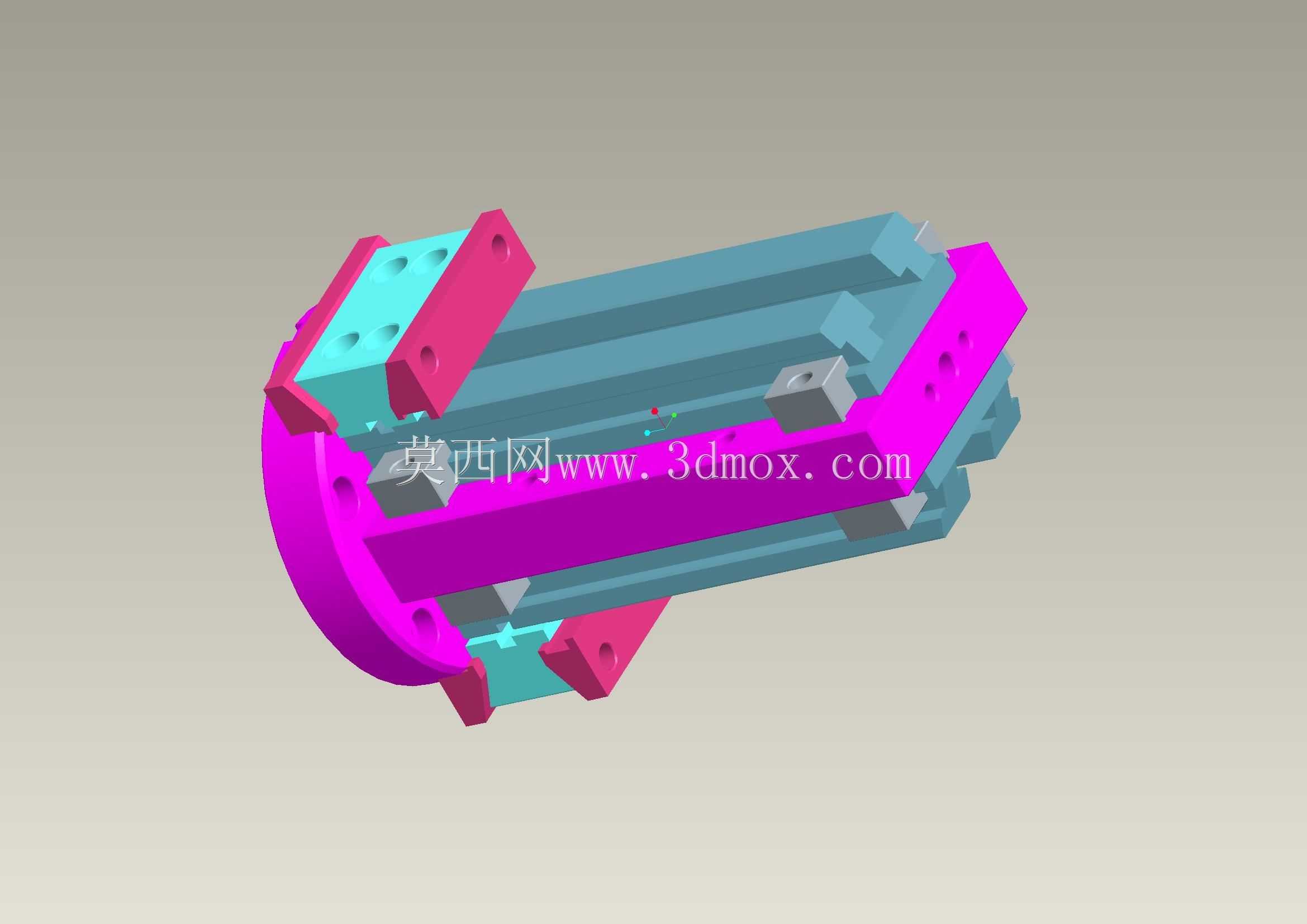

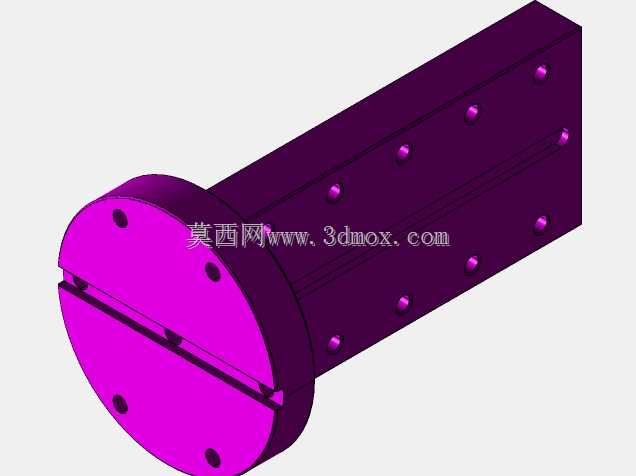

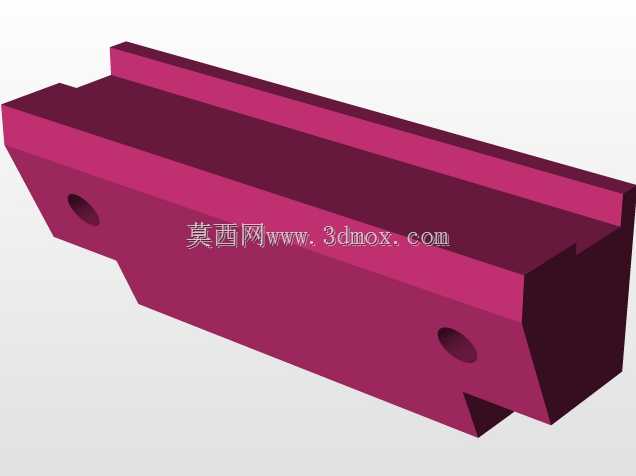

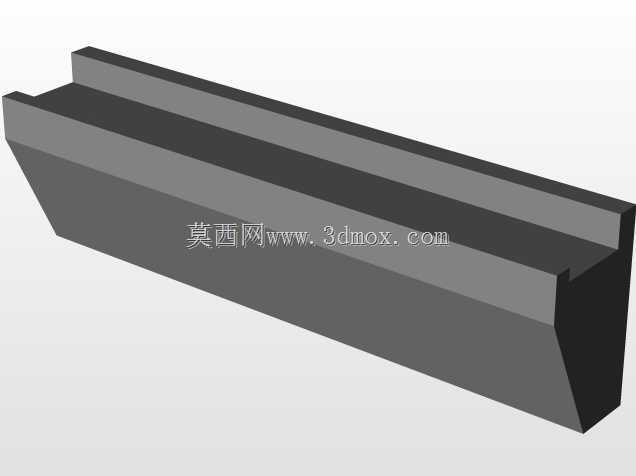

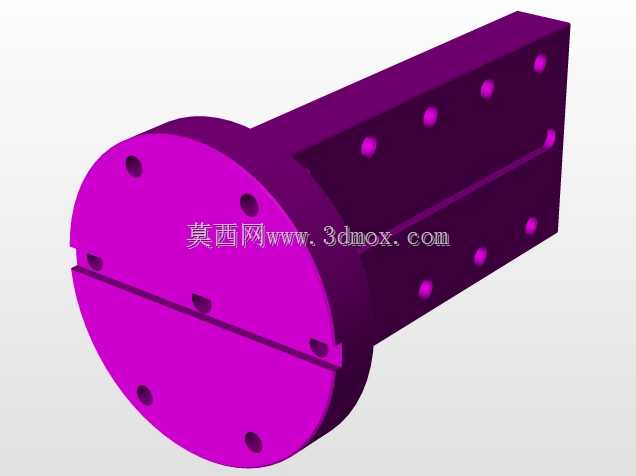

　　核心回转支撑部分选用大跨距的轴承配置，能承受铣削加工过程中较大的径向切削力与轴向颠覆力矩，避免重切削工况下出现转台颤动、精度漂移的问题；两端的安装定位块做了标准化的键槽与螺栓孔设计，能直接匹配常见铣床工作台的T型槽间距，安装时不需要额外做复杂的转接板设计，降低现场改造的适配成本。转台的驱动端做了密封防护结构，能阻挡铣削过程中产生的金属切屑、切削液渗入内部传动机构，延长核心传动部件的使用寿命；尾端的可调顶尖支撑结构（对应模型上的亮紫色端架部分）可以根据工件的长度调整支撑位置，针对长轴类、异形架类零件装夹时，能提供额外的辅助支撑，减少工件悬伸过长带来的让刀问题。从安装边界尺寸来看，这套转台的主体长度适配中小型铣床的工作台行程，

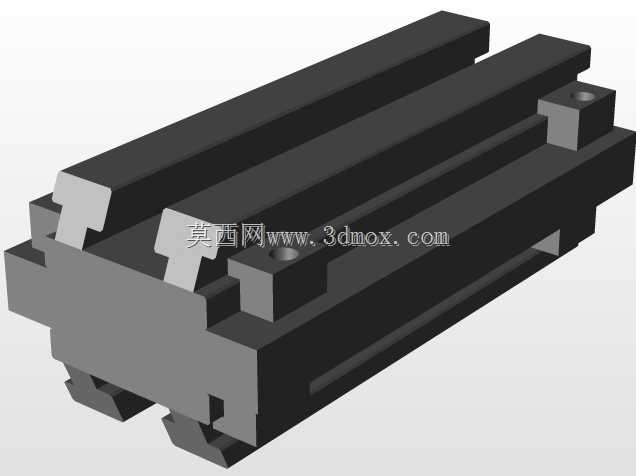

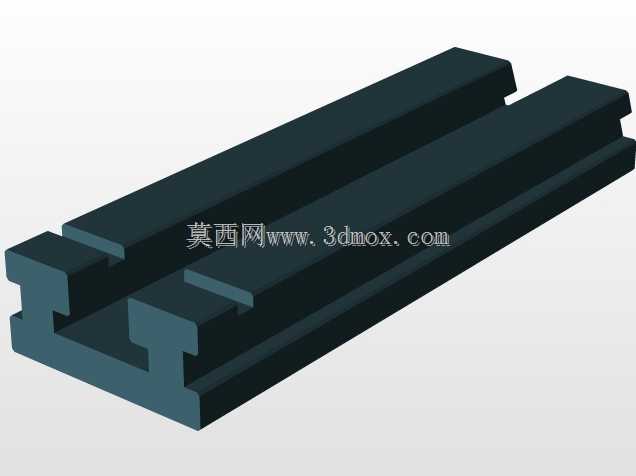

　　回转直径控制在常规立式铣床的Y向行程范围内，不会出现转台回转时和机床主轴护罩、工作台边缘发生干涉的问题；转台台面的T型槽规格和标准铣床工作台一致，用户可以直接使用通用的压板、夹具来装夹工件，不需要单独定制特殊规格的装夹配件。在实际加工应用中，这类转台的分度精度能满足绝大多数民用精密零件的加工要求，不管是做阀体类零件的圆周油孔加工，还是做模具零件的多角度斜面铣削，亦或是做小型五金零件的多面轮廓加工，都能稳定保证加工位置的一致性。设计时还考虑了日常维护的便利性，壳体上预留了润滑脂注油口的安装位置，用户可以按照维护周期直接对内部蜗轮蜗杆、轴承部件加注润滑脂，不需要拆解整个转台本体；外部的管线接口做了集中排布，和机床数控系统连接时，动力线、

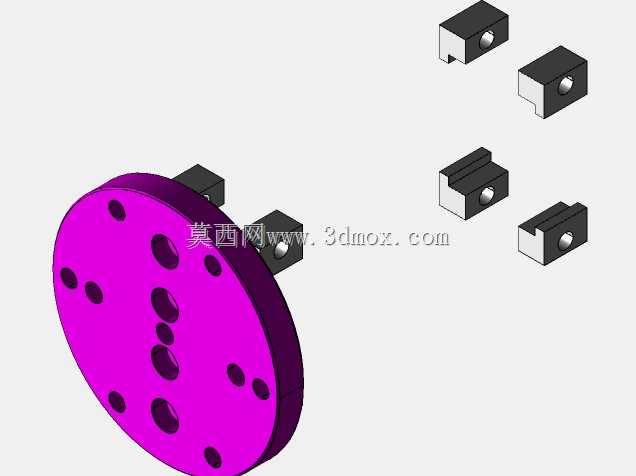

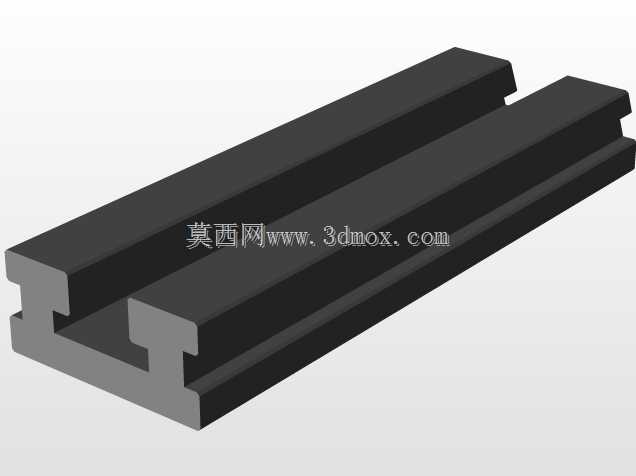

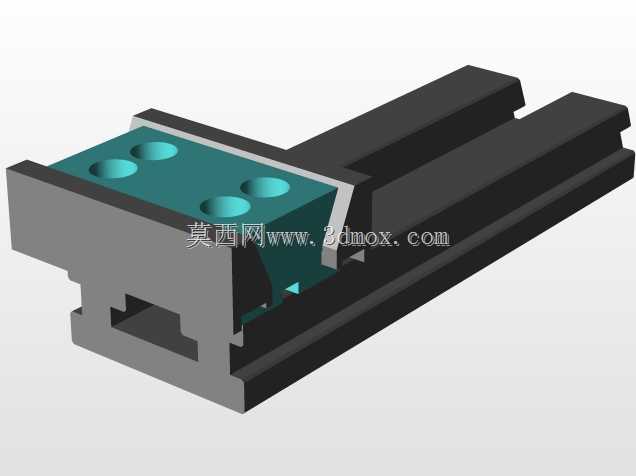

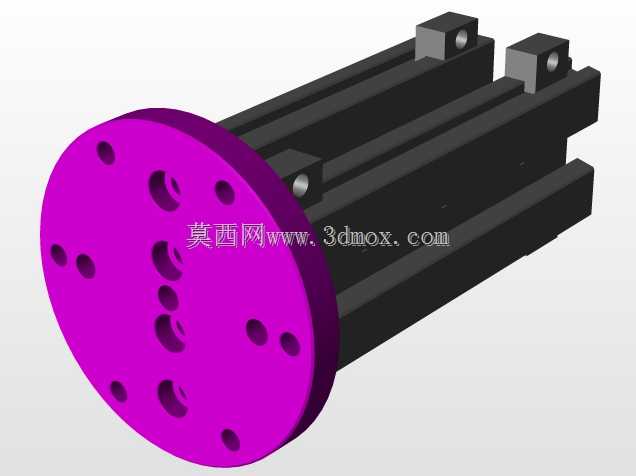

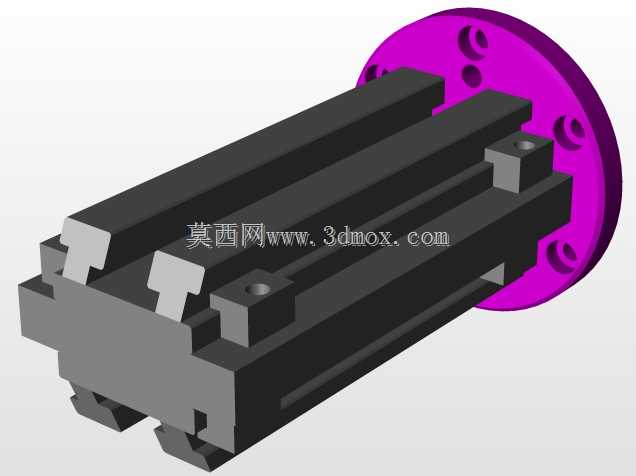

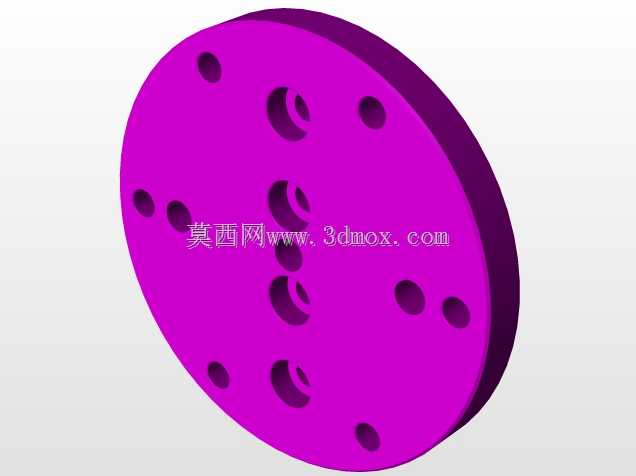

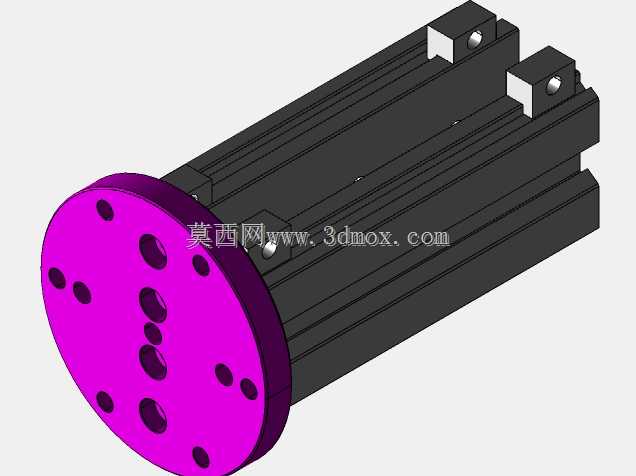

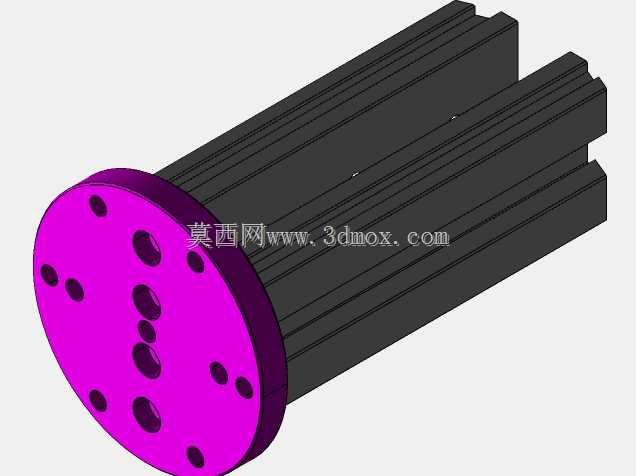

　　编码器线的走线可以顺着工作台边缘固定，不会在转台回转过程中出现管线拉扯、缠绕的问题。很多车间在给现有三轴铣床做四轴升级时，这类紧凑型转台是优先选型方向，因为它不需要对机床本体做大规模改造，只需要匹配对应的第四轴驱动模块，就能快速完成设备升级，用较低的成本让三轴铣床获得四轴加工能力，覆盖更多复杂零件的加工订单需求。从建模细节来看，整个结构还原了转台的核心装配关系，包括主体箱体的加强筋结构、安装面的定位止口、端盖的连接螺栓位置、夹具安装基面的平面特征，不管是做设备布局仿真、加工干涉检查，还是做配套夹具的设计参考，都能提供准确的结构参考依据，避免设计配套工装时出现尺寸匹配错误的问题。
