铁路制动管路专用半联轴器结构设计

　　铁路车辆走行与制动系统的管路连接可靠性，直接关系到整列车的制动响应效率与运行安全，制动管半联轴器作为列车编组之间、车辆本体制动管路之间的核心连接部件，其结构设计需要同时兼顾密封性能、连接强度、快速拆装特性以及运行过程中的抗振动、抗错位能力。在实际线路运行场景中，列车通过曲线道岔、经过轨缝接头时，相邻车辆之间会产生多维度的相对位移，包括纵向的伸缩冲击、横向的摆角偏移、垂向的高低错动，这就要求半联轴器不能是刚性硬连接结构，必须预留足够的位移补偿余量，同时还要保证压缩空气制动介质的零泄漏，一旦连接部位出现密封失效，会直接导致制动管压下降，触发紧急制动甚至引发行车事故。

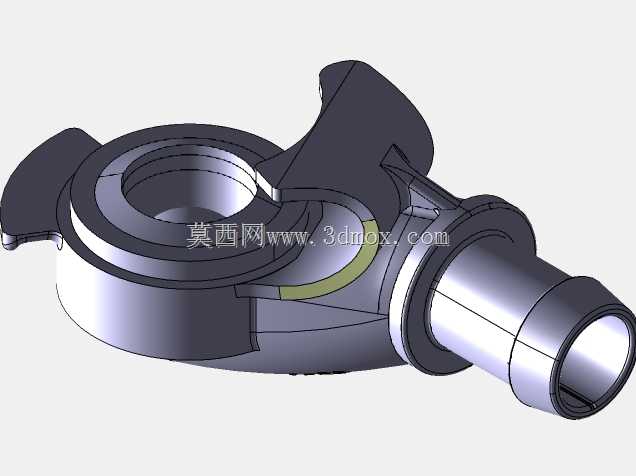

　　从结构功能层面拆解，该半联轴器采用带侧翼锁止的回转式结构，主体连接端采用阶梯轴套设计，与制动管路的对接部位设置了多层密封槽位，可适配标准铁路制动管的端接尺寸，安装时管路插入轴套内孔后，通过侧翼的凸轮式锁止结构压合密封面，无需额外的法兰螺栓紧固，单人即可完成快速拆装，适配列车编组解编、日常检修维护的快装快拆需求。锁止侧翼的轮廓做了圆弧过渡处理，避免车辆运行过程中飞石击打、杂物卡滞导致锁止机构失效，同时侧翼的开合角度做了机械限位，防止过度扳动导致结构断裂。

　　设计过程中首先需要明确安装边界条件，该部件的安装空间位于车钩旁侧的制动管路端部，周围需要避让车钩连挂时的运动轨迹，同时不能超出车辆限界要求，因此整体结构的径向尺寸、轴向伸出长度都经过严格校核，在保证连接强度的前提下尽可能压缩结构体积，避免与相邻部件发生运动干涉。主体回转部位的配合间隙经过精准计算，既可以补偿相邻管路之间最大3度的角向偏移、5mm的径向错位，又不会因为间隙过大导致密封件偏磨，延长密封组件的使用寿命。对接端面的密封槽采用梯形截面设计，配合橡胶密封件可以在0.8MPa的制动风压下保持稳定密封，即使在-40℃到70℃的极端环境温度下，密封材料的弹性变化也不会影响密封性能，适配不同地域线路的运行环境。

　　在结构强度设计上，主体承力部位采用等强度轮廓设计，对应力集中的轴肩过渡位置做了大圆角处理，通过有限元分析校核，在列车紧急制动产生的15kN纵向冲击力作用下，最大应力值远低于材料的屈服强度，不会出现塑性变形或断裂失效。锁止机构的啮合面做了防滑齿处理，锁止到位后可以实现机械自锁，即使在持续振动工况下也不会出现松脱，无需额外加装防松铁丝等附属配件，减少日常维护的工作量。内孔的管路定位台阶可以保证管路插入深度一致，避免安装不到位导致的密封压合量不足，同时也能防止管路插入过深顶碰内部结构导致通气截面积减小，影响制动风压的传递速度。

　　从建模实现的角度，该部件的建模过程需要重点处理多个曲面过渡区域的连续性，尤其是锁止侧翼与主体轴套的连接部位，需要保证曲面G1连续，避免应力集中；所有配合面的尺寸公差需要按照铁路行业标准设定，密封槽的尺寸公差控制在±0.1mm以内，保证密封件的压缩量在合理区间；运动部件的开合行程需要做运动仿真校核，确认锁止和解锁过程中没有结构干涉，锁止到位后锁止面的贴合面积不小于80%，保证锁止可靠性。对于日常选型和设计参考而言，该结构可以直接适配标准UIC铁路制动管路系统，也可以根据不同的管路通径调整轴套内孔尺寸，拓展应用到其他需要快速连接、带位移补偿需求的压力管路连接场景中。
