一体化集成式污水处理成套设备结构

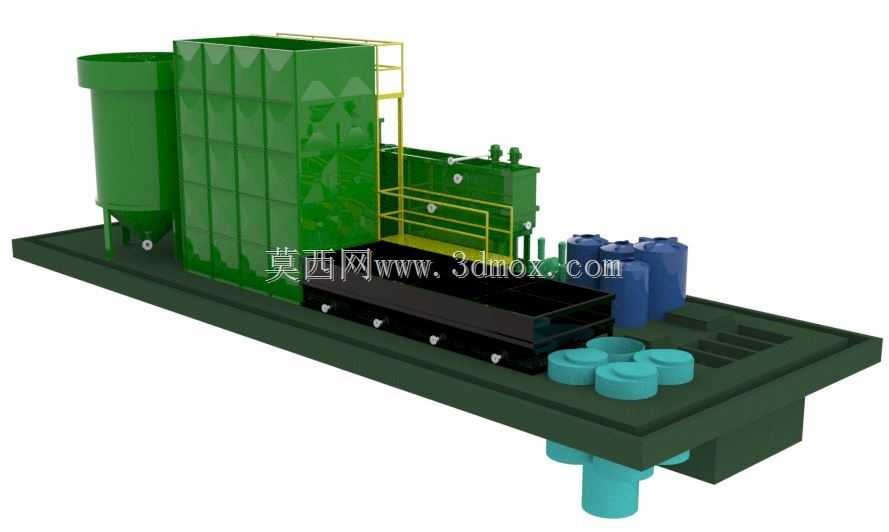

　　这套集成式污水处理设备的三维结构，完全围绕中小型站点的落地使用需求搭建，没有做冗余的外观修饰，所有结构排布都优先服务于现场安装、运维操作与处理流程的顺畅性。从整体布局来看，设备采用撬装式一体化底座设计，所有处理单元都集成在同一块钢制基座上，现场不需要做复杂的分体基础浇筑，只需要提前平整硬化场地，预留好进出水管线与供电接口就能完成就位，大幅压缩现场施工的周期与成本，这种设计尤其适配村镇小型污水处理站、工业园区临时排污点、景区分散式污水处理点这类没有条件做大规模土建施工的应用场景。

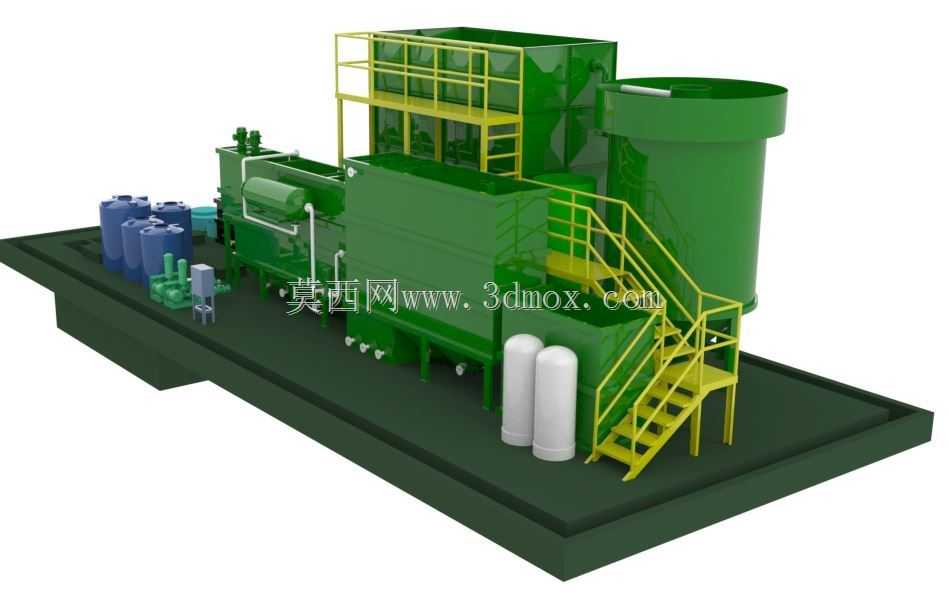

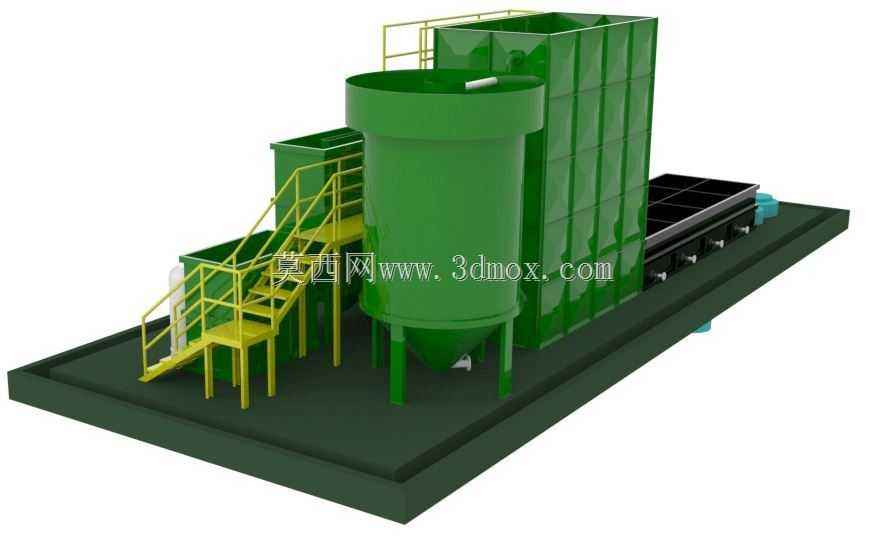

　　设备的功能单元排布完全顺着污水处理的工艺流向设置，从进水端开始，首先是格栅与初沉区域，用来拦截污水中裹挟的大颗粒悬浮物、漂浮杂物，避免后续管路与处理单元堵塞，这部分结构设置了可开启的检修盖板，运维人员可以定期清理拦截的栅渣，不需要进入设备内部就能完成日常维护。紧接着是生化处理单元，这部分是设备的核心处理段，采用了立体的舱室分隔设计，内部预留了填料安装位与曝气系统的布管空间，舱室顶部设置了带安全护栏的操作平台，平台高度刚好满足人员站立操作的需求，护栏高度符合工业防护的安全要求，平台周边预留了上下通行的爬梯安装位，日常检修曝气系统、更换填料的时候，操作人员可以直接通过爬梯到达平台作业，不需要额外搭设临时脚手架。

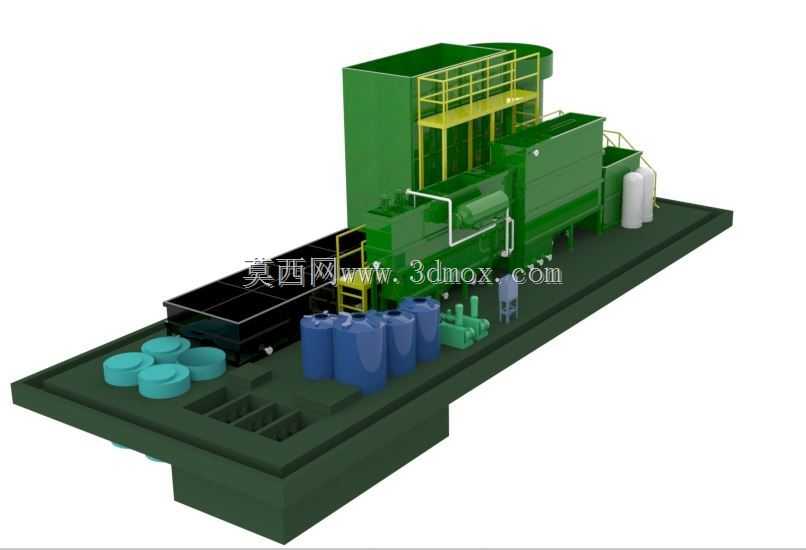

　　生化处理单元之后衔接的是沉淀与深度处理段，这部分旁边排布了多组药剂存储与投加装置，不同颜色的储药桶分别对应混凝剂、助凝剂、消毒剂等不同药剂的存储，储药桶旁边预留了计量泵的安装位置，管路走向都做了最短路径规划，减少药剂输送过程中的残留与堵塞风险，同时所有管路都沿着设备基座的侧边排布，没有遮挡操作通道，后期检修管路、更换阀门的时候有足够的操作空间。设备末端设置了清水排放与污泥存储区域，污泥存储舱做了密封设计，避免异味散溢，同时预留了污泥抽吸口，运维的时候可以直接用吸污车对接抽吸，不需要拆解设备结构。

　　从安装边界的尺寸控制来看，整套设备的长宽比控制在3:1左右，宽度方向没有超出常规货运车辆的限宽要求，整套设备可以整体装车运输，不需要拆分运输之后现场二次组装，避免了现场组装带来的密封性能偏差、管路对接错位等问题。设备的高度设计也充分考虑了运输限高与现场操作的平衡，最高处的操作平台护栏顶部距离基座底面的高度控制在4.5米以内，既满足了内部处理舱室的有效水深要求，保证水力停留时间满足处理工艺的参数要求，也不会因为高度过高导致运输过程中超高受限，同时设备侧面的操作通道宽度预留了0.8米以上，满足人员侧身通行与小型工具搬运的需求。

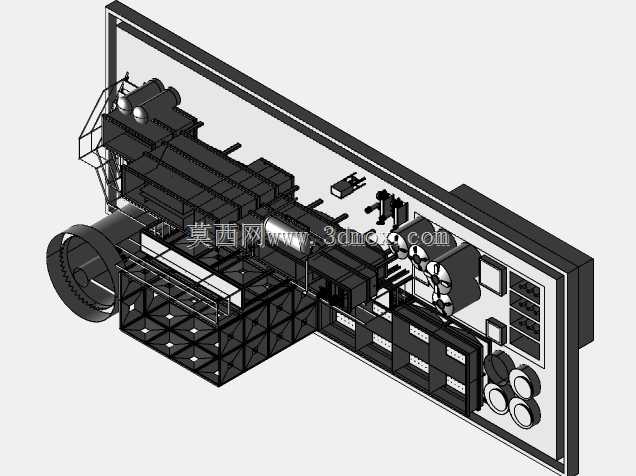

　　在细节结构设计上，所有需要开启的检修口都做了凸起的防水沿设计，避免雨天场地积水倒灌进入设备内部，所有外露的钢结构件都预留了防腐涂层的安装厚度，建模的时候已经考虑了板材的实际厚度与焊接余量，不会出现建模尺寸与实际加工尺寸偏差过大的问题。设备上的所有管路接口都做了标准化的法兰连接设计，对接现场管线的时候不需要现场焊接，直接用螺栓对接法兰就能完成连接，大幅降低现场安装的作业难度。另外设备还预留了电控柜的安装位，位置在设备进水端的侧边，远离潮湿的水处理舱室，避免电控元件长期处于高湿度环境下出现故障，电控柜旁边预留了线缆走线的线槽空间，所有线缆都可以通过隐蔽线槽排布，不会外露在设备表面，既美观也能避免线缆被外力损坏。

　　这套结构设计没有追求花哨的外观效果，所有的结构细节都围绕实际使用中的痛点做优化，比如储药桶的摆放位置刚好在设备的承重梁上方，避免满药状态下基座局部受力过大出现变形，爬梯的踏步间距做了符合人体工程学的尺寸设置，人员上下的时候不会出现跨步过大的疲劳感，操作平台的踏板采用了防滑结构建模，后期加工的时候可以直接采用花纹钢板或者格栅板，避免雨天或者运维沾水之后人员滑倒。整体来看，这套三维结构完全可以直接用于生产加工的参考，所有的安装预留位、操作空间、工艺衔接都做了贴合工程实际的考量，没有脱离实际应用的理想化设计，不管是用于设备方案展示、结构优化还是生产下料参考，都有很强的实际参考价值。
