再生冷却式火箭喷管结构三维设计

　　在液体火箭发动机推力室的结构设计中，喷管作为将燃烧室内高温高压燃气热能转化为定向动能的核心部件，其结构合理性直接决定发动机的推力效率与工作可靠性。本次设计的再生冷却喷管，采用收敛-扩张型拉瓦尔结构，整体由收敛段、喉部、扩张段三个功能区域构成，收敛段采用大锥角过渡设计，可快速提升燃气流速，在喉部位置达到音速状态，扩张段采用渐变锥角设计，避免燃气在壁面产生分离流，保证燃气在喷管出口处达到设计马赫数，将燃气压力能充分转化为轴向推力。

　　从冷却结构设计来看，该喷管采用再生冷却方案，喷管内壁与外壁之间设计有均匀分布的轴向冷却通道，推进剂中的燃料组分在进入燃烧室之前，会先流经这些冷却通道，带走燃气传递给内壁的大量热量，既可以避免内壁材料在超过3000K的燃气冲刷下发生烧蚀失效，又能对燃料进行预热，提升燃烧效率，这种冷却方案是目前大推力液体火箭发动机喷管的主流设计形式，相比膜冷却、烧蚀冷却等方案，再生冷却没有额外的工质消耗，推力比冲损失更小，可支持发动机长时间重复工作。

　　在安装边界设计上，喷管入口端采用法兰连接结构，法兰端面设计有密封槽与定位止口，可与燃烧室出口端精准对接，止口配合公差选用H7/h6，保证同轴度误差不超过0.05mm，避免燃气流偏斜导致推力矢量偏移；法兰上均匀分布的连接螺栓孔采用铰制孔设计，可承受发动机工作时产生的巨大轴向推力与振动载荷，螺栓预紧力按照工作压力的1.5倍进行计算选型，保证高温工作状态下密封面不会出现泄漏。喷管出口端为自由端，不设置额外连接结构，出口边缘做倒圆角处理，避免加工与装配过程中产生应力集中，同时减少出口处的气流扰动。

　　外形尺寸设计上，收敛段入口直径与燃烧室出口直径保持一致，收敛半角设计为30度，既保证收敛段长度不会过长导致结构重量增加，又避免锥角过大导致燃气在收敛段产生流动损失；喉部直径根据发动机设计推力、燃烧室压力、燃气比热比等参数计算得出，是整个喷管热流密度最高的区域，因此该位置的冷却通道截面做了收窄设计，提升冷却剂流速，强化换热效果；扩张段出口直径根据设计膨胀比确定，扩张半角在靠近喉部位置设计为15度，靠近出口位置逐渐过渡到8度，这种变角度扩张设计可以在保证扩张效率的前提下，缩短喷管整体长度，降低发动机的结构重量。

　　在实际工程应用中，这类再生冷却喷管不仅可用于液体火箭发动机，经过结构参数调整后，也可应用于高超声速飞行器的尾喷管、工业用高速气流喷射装置、高温燃气引射设备等场景。设计过程中需要重点关注几个核心问题：首先是冷却通道的流量分配，不同位置的热流密度差异较大，喉部热流密度可达到扩张段出口的5倍以上，因此需要通过调整不同区域冷却通道的截面积，保证各位置的冷却剂流速与热流密度匹配，避免局部区域冷却不足导致壁温超标；其次是热应力补偿，喷管工作时内壁温度远高于外壁，会产生较大的热变形差，设计时在喷管外壁设置了环形膨胀节结构，可吸收内壁与外壁之间的热变形量，避免结构产生过大的热应力导致开裂；另外是内壁的壁厚设计，内壁厚度需要在满足强度要求的前提下尽可能薄，一般控制在1-2mm之间，既可以降低壁面的热阻，提升冷却效果，又能减少结构重量，内壁材料选用高温合金，外壁选用高强度不锈钢，两种材料之间采用真空钎焊工艺连接，保证冷却通道的密封性与结构强度。

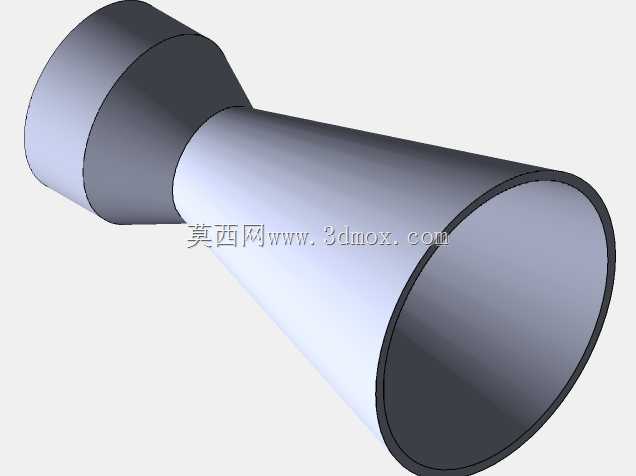

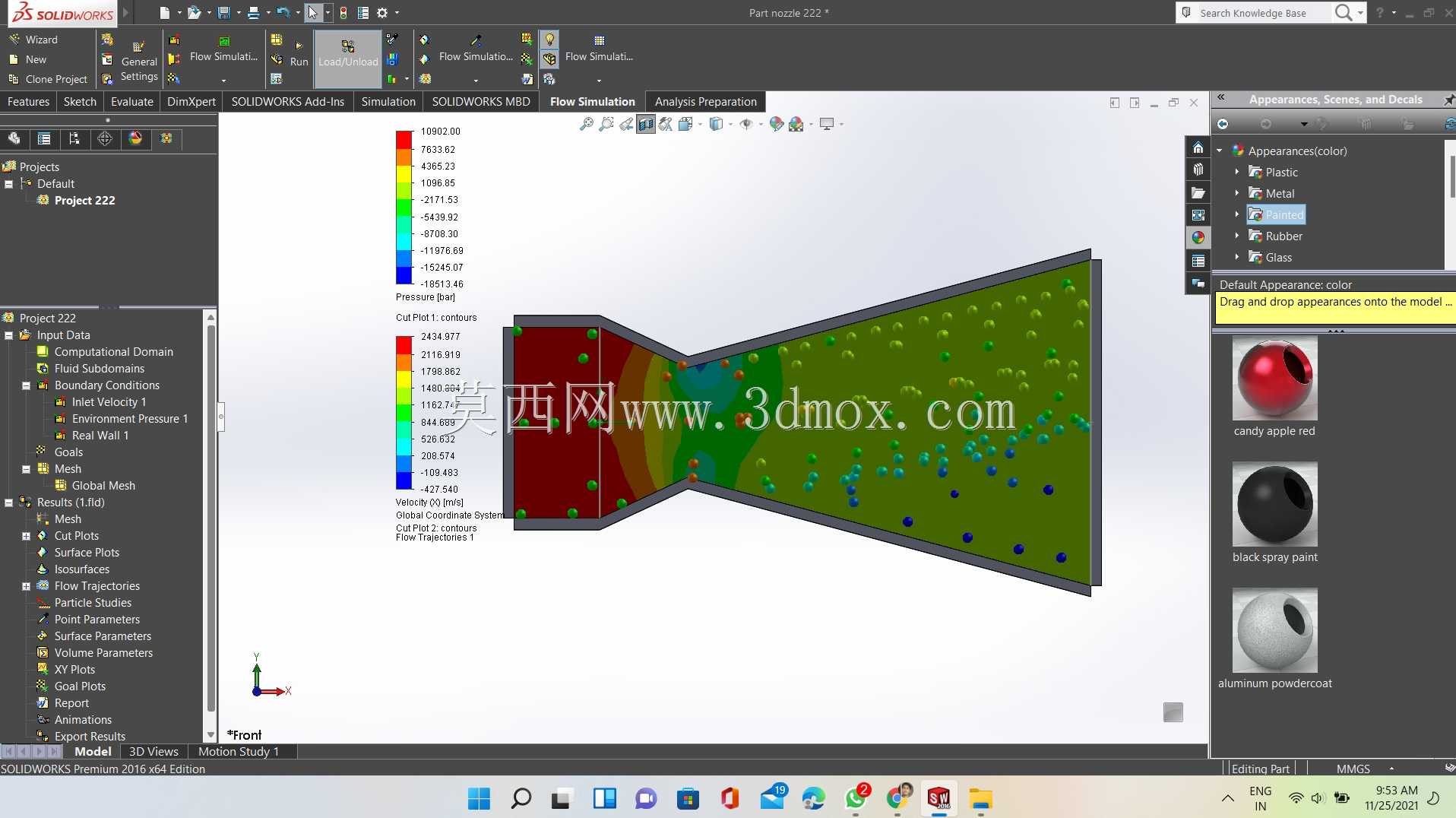

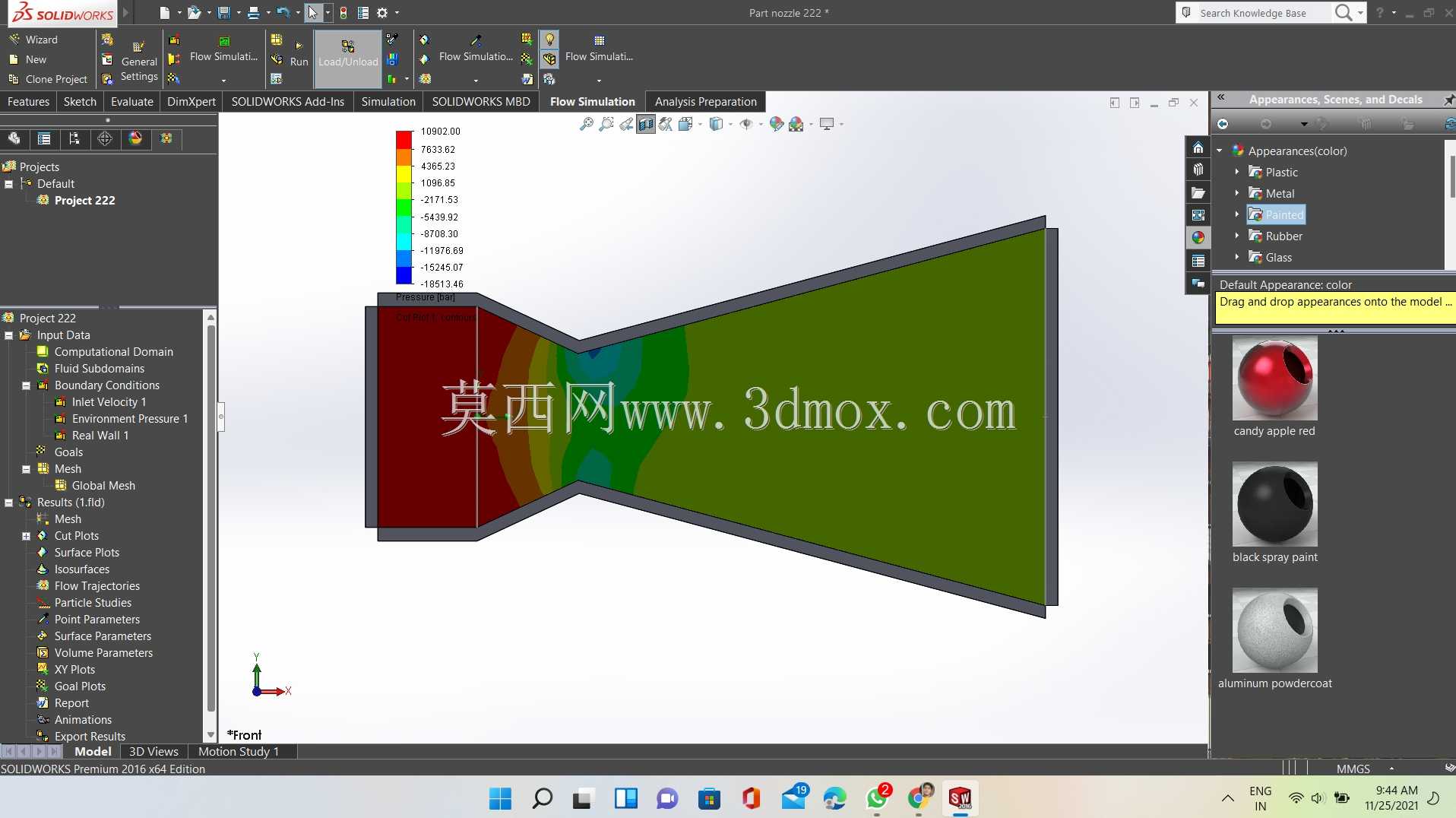

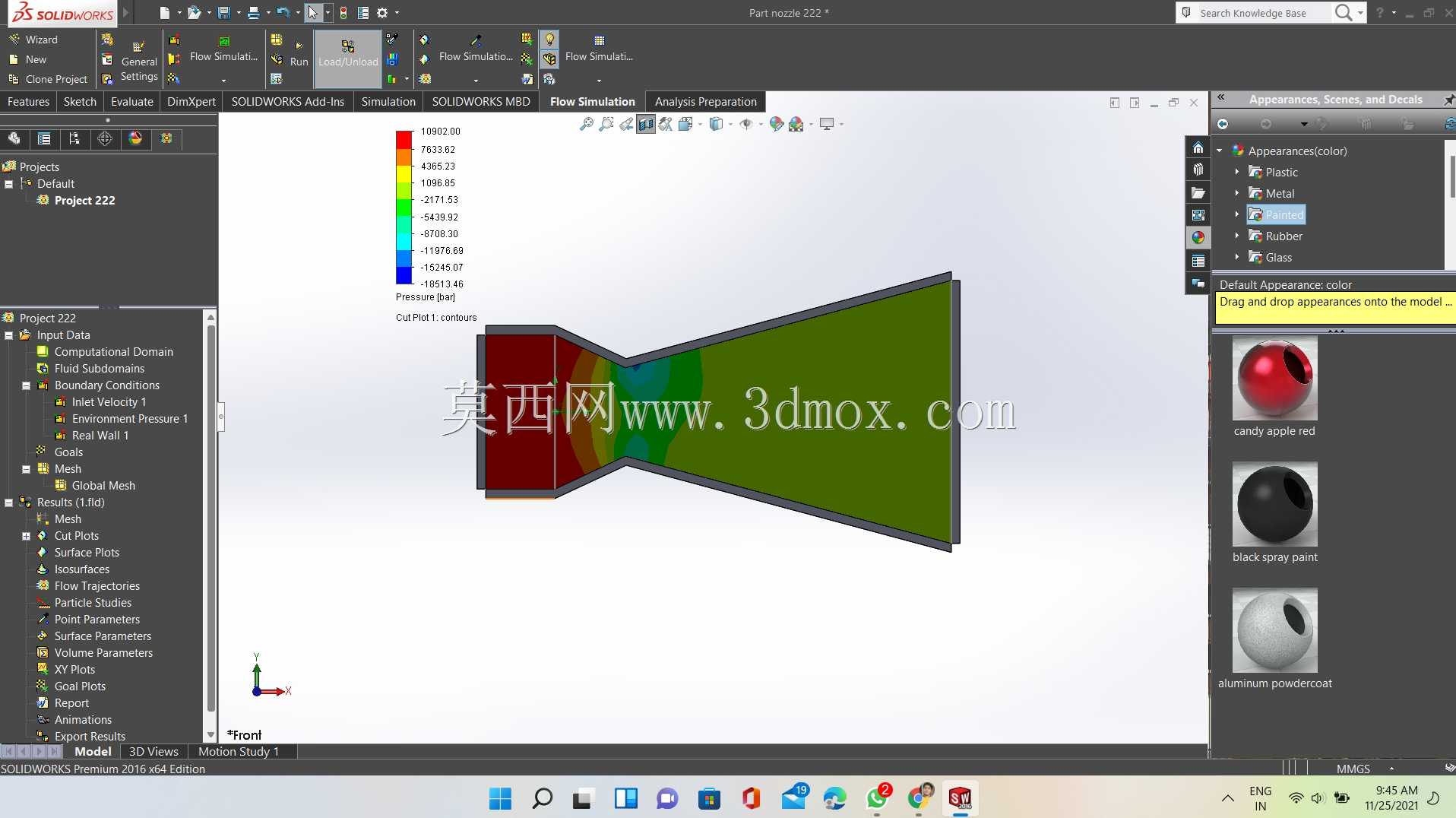

　　从建模细节来看，整个喷管的流道型面采用NURBS曲面拟合，保证型面的光滑过渡，没有折线或拐点，避免燃气流动过程中产生激波或涡流损失；冷却通道采用铣槽加工后钎焊封盖的工艺方案，建模时预留了0.1mm的钎焊间隙，保证焊料可以均匀填充；所有连接位置的圆角、倒角都按照实际加工工艺要求进行设计，避免出现无法加工的锐角结构，同时减少应力集中点。在进行结构仿真验证时，需要分别开展流体仿真、热仿真、结构强度仿真，通过流体仿真获取喷管内部的流场分布、压力分布、速度分布，验证喷管的推力效率是否达到设计要求；通过热仿真获取壁面的温度分布，验证冷却方案是否可以将壁温控制在材料允许的工作温度范围内；通过结构强度仿真获取工作状态下的应力分布、变形分布，验证结构在高温高压载荷下是否满足强度与刚度要求，根据仿真结果反复迭代调整型面参数与冷却结构参数，最终得到兼顾性能、可靠性、工艺性的喷管结构方案。
