带安装支架的160mm定向橡胶滚轮

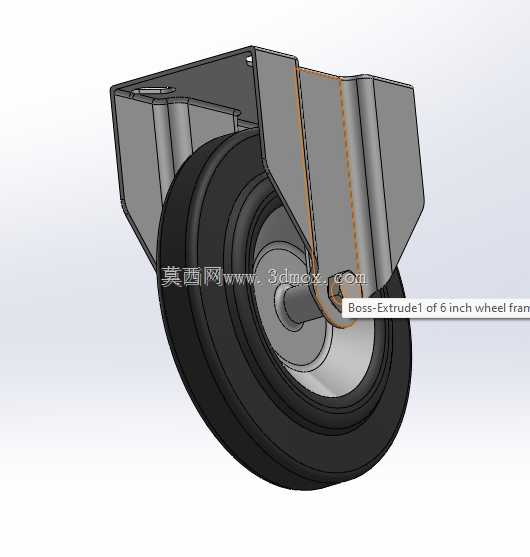

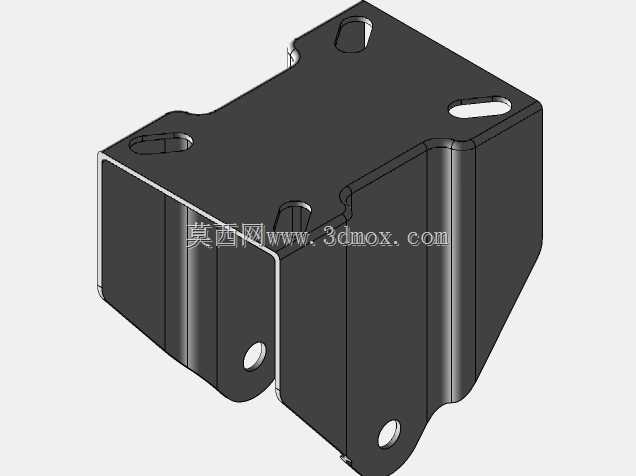

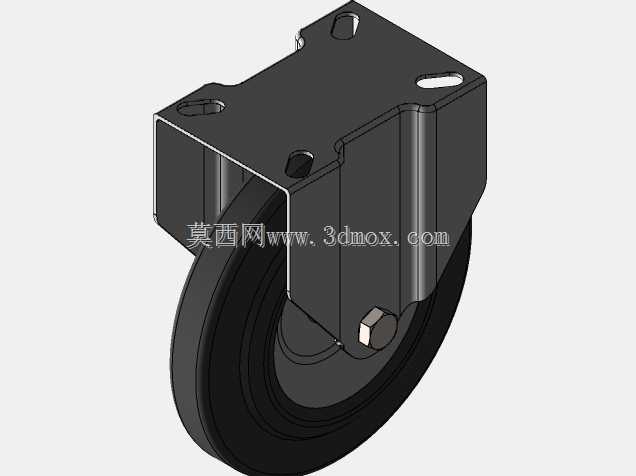

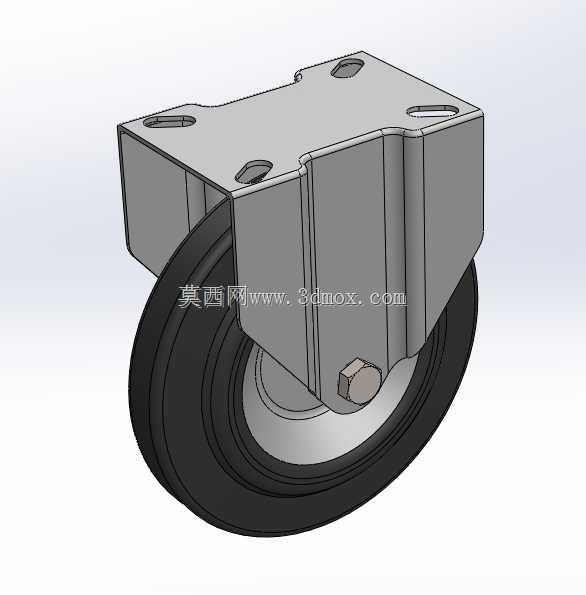

　　这款定向滚轮组件常被用于短途代步电动两轮车的车体支撑部位，也可适配轻型仓储周转车、小型移动工作台、便携工业检测设备的行走支撑场景，在需要定向直行、不要求转向功能的移动结构中，这类固定支架脚轮的结构刚性比万向轮更具优势，不会出现行进中轮体偏摆、转向卡滞的问题，尤其适合对直行稳定性有要求的低速移动设备。从结构设计来看，整体组件采用一体式冲压钢支架作为承载主体，支架顶部设置两个对称的长圆形安装孔，安装时可根据设备底部的安装孔位偏差做小范围的位置调整，降低安装面的加工精度要求，不需要在设备底板上做高精度的孔位加工，能有效减少配套结构的加工成本。支架两侧的支撑板采用折弯成型结构，轮轴安装位置做了局部的加强翻边，

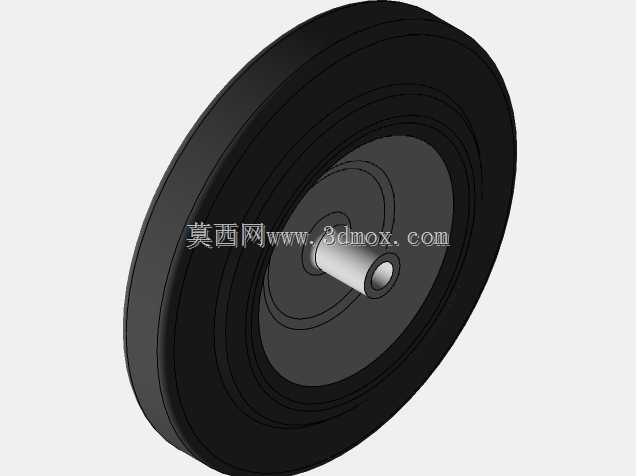

　　避免轮体受侧向冲击力时出现支架变形、轮轴脱落的问题，轮轴采用六角头防转结构，装配时不需要额外做轴的防转固定，直接通过支架侧孔的卡合就能限制轮轴转动，减少装配时的零件数量，提升装配效率。轮体部分采用橡胶材质外圈搭配硬质轮毂的复合结构，橡胶外圈的邵氏硬度控制在适中区间，既能在车间环氧地坪、水泥路面、普通地砖等常见地面行走时起到缓冲减震作用，避免设备内部的精密电子元件受路面颠簸产生振动损坏，也能保证轮体滚动时的阻力处于合理范围，不会因为橡胶过软导致滚动阻力过大，增加推行时的人力消耗。轮体直径为160mm也就是常说的6英寸规格，这个尺寸的轮体在越障能力和安装高度之间做了较好的平衡，

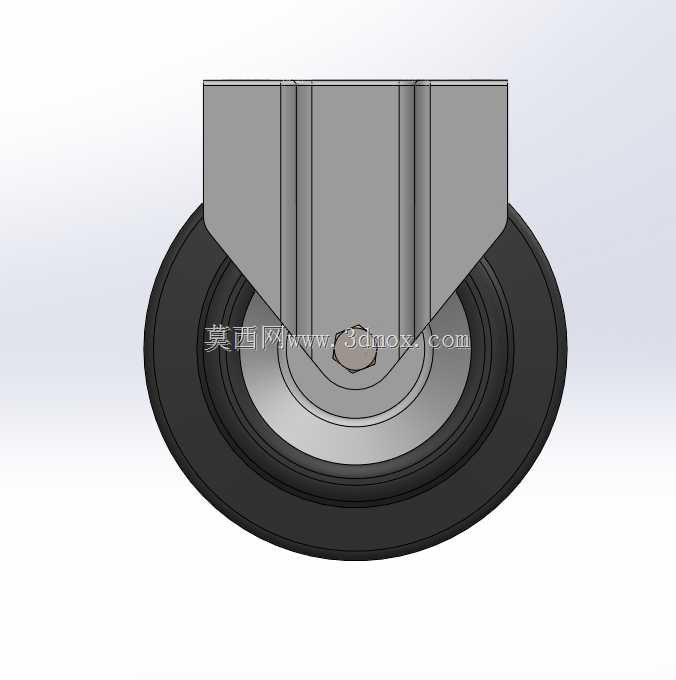

　　160mm直径的轮体可以轻松越过车间地面常见的5mm以内的接缝、小颗粒杂物、地面轻微凸起，不会出现轮体被小障碍卡滞导致设备推行受阻的问题，同时整体安装高度控制在合理范围，不会因为轮体过大导致设备整体重心过高，影响设备放置和移动时的稳定性。从安装边界来看，支架顶部的安装面为平面结构，安装时只需要在设备底部预留对应尺寸的平整安装面即可，不需要做额外的避让凹槽，支架的整体宽度和轮体宽度匹配，不会出现支架突出轮体侧面占用额外安装空间的问题，在空间紧凑的设备底部也能顺利安装。设计过程中重点考虑了轮体和支架的间隙控制，轮体两侧和支架内侧预留了合理的活动间隙，不会因为加工误差导致轮体和支架发生摩擦，同时间隙也不会过大，

　　避免杂物进入间隙缠绕轮轴导致转动卡滞。轮体内部的转动部位采用自润滑结构，日常使用过程中不需要定期加注润滑脂，减少后期维护的工作量，适合在普通工业场景、民用代步设备上长期使用。在结构强度校核时，针对单轮的额定承载做了对应优化，支架的板材厚度、轮轴的直径、橡胶层的厚度都匹配对应承载等级的使用需求，在额定承载范围内长期使用不会出现支架变形、轮体开裂、橡胶层脱胶的问题。和同规格的万向脚轮相比，这款定向滚轮的结构更简单，整体高度更低，承载能力更强，成本也更低，在不需要转向功能的固定行走部位，选用这类定向脚轮可以在满足使用需求的前提下，有效降低设备的整体制造成本，同时提升结构的可靠性，减少后期使用过程中的故障概率。
