径流式压缩机叶轮结构设计

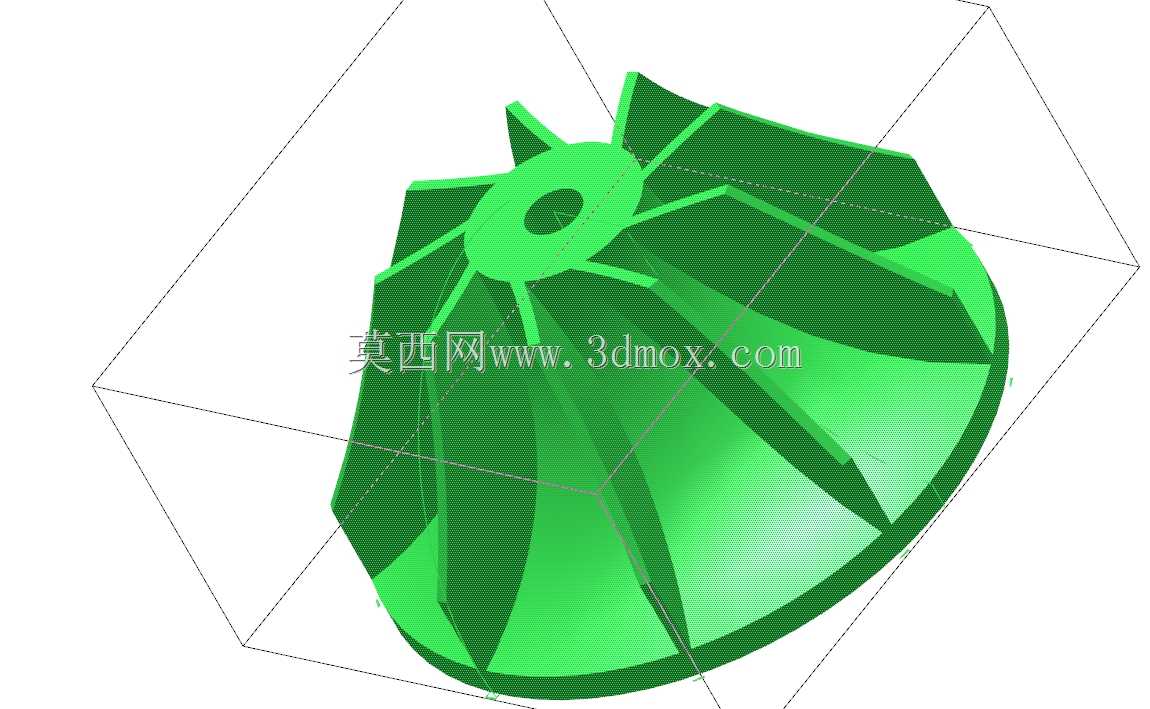

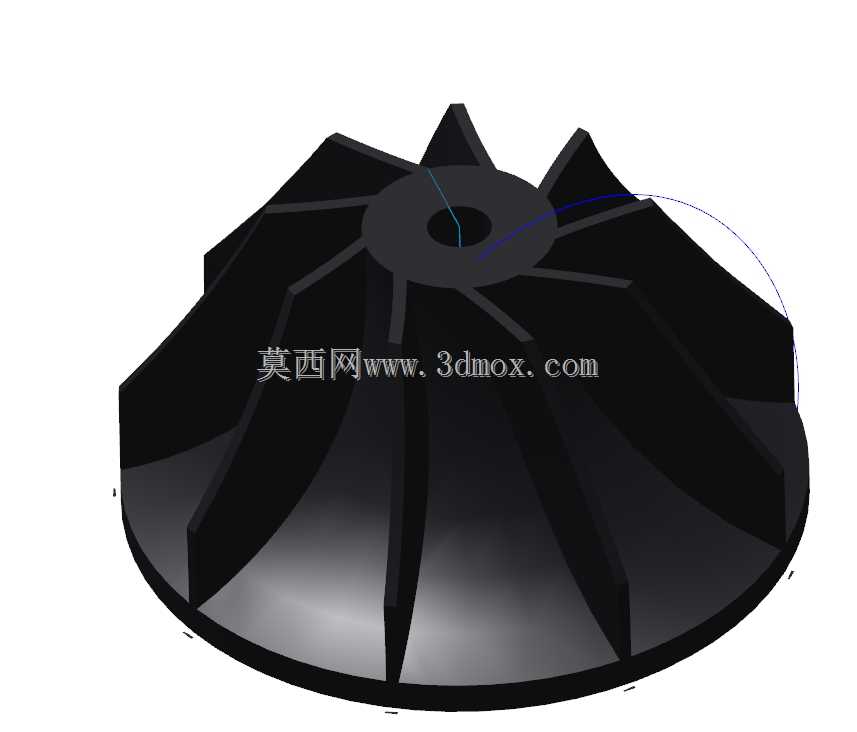

　　这类径流式叶轮是小型离心压缩机的核心做功部件，常见于车载涡轮增压器、小型工业气源增压单元、微型燃气轮机以及高端民用吸尘设备的动力端，负责将输入轴的机械能转化为流经叶道气体的压力能与动能，直接决定整台压缩机的压比、效率与稳定运行工况范围。从结构特征来看，该叶轮采用半开式径向直叶片布局，轮盘侧为整体式实心结构，中心设置带定位台阶的轴孔，用于与高速转轴过盈配合传递扭矩，叶片从轮盘中心轮毂处沿径向向外延伸，叶顶无额外轮盖结构，相比闭式叶轮可降低高速旋转下的轮盖离心应力，更适配每分钟数万转的高转速运行场景，同时半开式结构对含少量杂质的工质耐受度更好，不易出现叶道积垢卡滞问题。设计过程中首先要匹配目标工况的流量系数，

　　确定叶轮进口轮毂比与出口直径的比例关系，进口处叶片前缘做了圆弧过渡修型，可降低气流进入叶道时的冲击损失，避免小流量工况下过早出现旋转失速；叶片型线沿径向保持等厚度设计，加工难度更低，适合采用五轴铣削或者精密铸造工艺批量生产，叶片数量经过流道通流能力与叶片排挤系数的平衡计算，既保证叶道对气流的导流约束能力，又不会因为叶片过密导致摩擦损失占比过高。安装边界方面，叶轮中心轴孔的直径需匹配驱动轴的轴径，配合面的粗糙度需控制在Ra1.6以内，保证过盈装配后的同轴度，叶轮出口外缘与配套扩压器的径向间隙需控制在叶轮直径的千分之三到千分之五区间，间隙过大会导致叶顶泄漏量激增，整机能效下降明显，间隙过小则容易在高速旋转热态膨胀时出现刮碰故障。

　　实际应用中，这类叶轮做动平衡校验时需在轮盘背面预留去重区域，将动平衡精度等级控制在G2.5以上，避免高速运行时产生过大振动损坏轴承与轴封组件；叶片表面的粗糙度会直接影响附面层发展状态，加工完成后需对叶道表面做抛光处理，降低气流沿程摩擦阻力，拓宽压缩机的稳定工作裕度。不同于轴流叶轮的大流量低压比特性，这种径向 outflow 结构的单级压比可达到1.5-3，能够在较小的体积下实现较高的压力提升，非常适合对安装空间有严格限制的紧凑型增压场景。设计时还需考虑离心力带来的结构强度问题，轮盘与叶片连接的圆角位置是应力集中区域，圆角半径不能小于叶片厚度的四分之一，避免高转速下出现叶片根部疲劳断裂；叶片前缘的厚度从轮毂到轮缘方向做渐变减薄处理，

　　既保证根部的结构强度，又降低进口处的气流阻塞效应。在流体仿真验证阶段，需重点校核不同流量下叶道内的气流速度分布，避免叶道内出现大范围的低速回流区，回流区的存在不仅会降低效率，还会激发叶片的周期性振动，长期运行会引发高周疲劳失效。对于配套无叶扩压器的机型，叶轮出口的气流角需控制在合理范围，保证气流进入扩压器后能够平稳减速增压，减少扩压器内的流动损失。
