六轴协作机械臂结构参考三维设计

　　这款六轴协作机械臂的结构设计，核心面向轻载作业场景的运动逻辑验证需求，在3C电子装配工位、实验室自动化分拣、教学实训平台搭建这类对人机协作安全性有要求的场景中，这类构型的机械臂可以完成精密元器件拾取、工位间工件转运、简单工艺动作复现等工作。区别于传统重载工业机械臂的粗壮刚性结构，该构型采用圆润的包覆式外形设计，所有关节外轮廓均做了大圆角过渡处理，没有外露的尖锐棱边与传动结构，能够在人机共融的作业环境中降低碰撞带来的伤害风险，适配无安全围栏的紧凑工位布局。

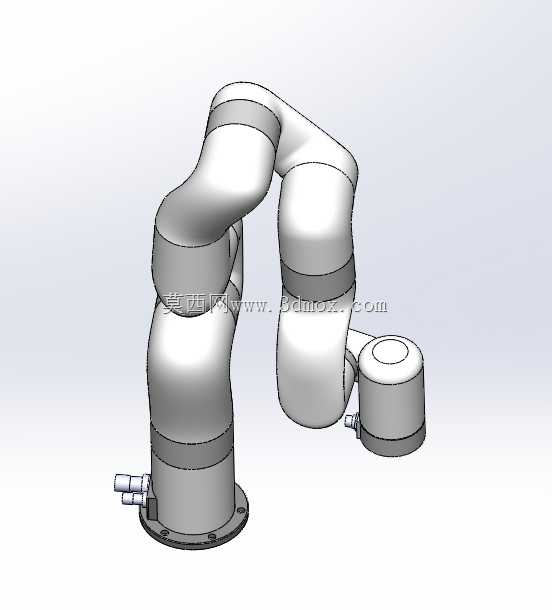

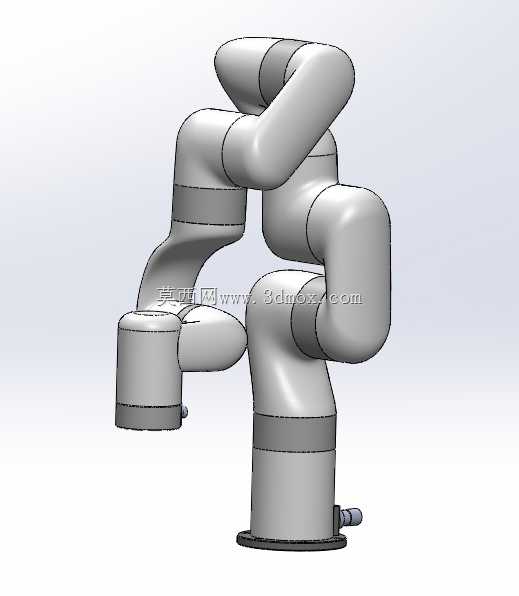

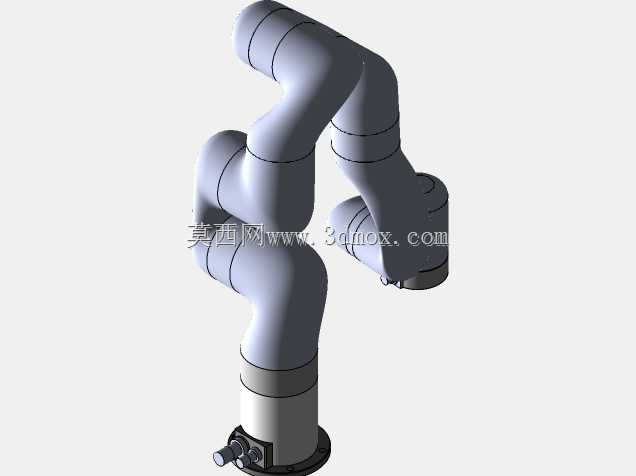

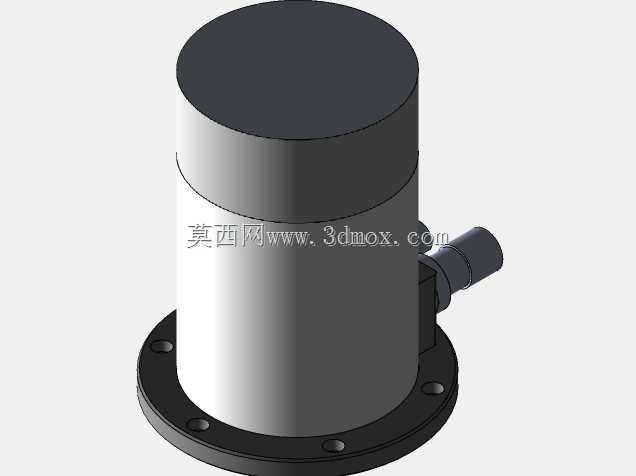

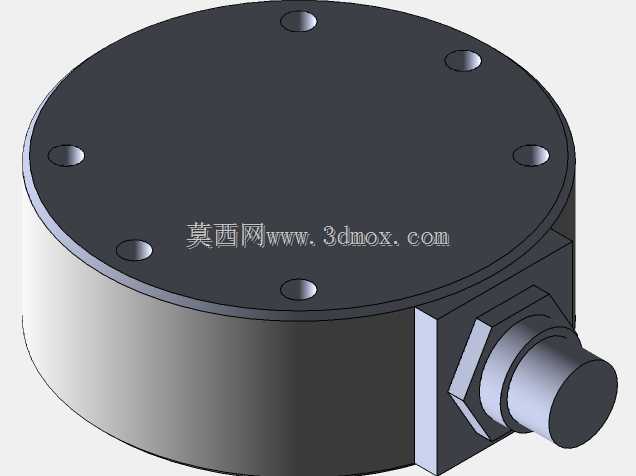

　　从结构布局来看，该机械臂采用典型的六自由度串联关节构型，底部为法兰安装基座，基座端面预留了环形均布的安装孔位，可直接固定在工作台面、移动AGV平台或者立式安装支架上，安装法兰的基准面做了平整化设计，能够保证安装后整机的基准垂直度，降低初始安装误差对末端定位精度的影响。基座内部集成了第一关节的回转传动结构，可实现整机绕基座垂直轴线的大范围回转，覆盖基座周边环形作业区域。往上依次为大臂摆动关节、肘部回转关节、小臂摆动关节、腕部回转与摆动关节，六个关节的轴线布局经过运动学优化，能够在紧凑的臂展尺寸下实现工作范围内无奇异点的姿态调整，末端法兰可适配夹爪、吸盘、小型焊枪、点胶头等多种执行器，满足不同作业场景的末端工装更换需求。

　　设计过程中参考了同类型协作臂的通用step构型逻辑，重点还原了各关节的相对运动关系与臂段比例，虽然未做严格的尺寸公差匹配，但各关节的转动范围、臂段间的干涉间隙都按照实际作业需求做了预留，比如大臂与基座的摆动间隙、肘部关节回转时与大小臂的安全距离、腕部关节在极限姿态下与小臂的避让空间，都在建模过程中做了运动干涉校验，能够支撑完整的运动路径仿真，可用于验证工位布局时的机械臂可达范围、动作节拍预判，也可作为自动化方案前期演示的可视化模型使用。

　　从安装边界来看，该构型机械臂的基座直径适配常规的工作台安装尺寸，不需要额外做超大的安装基础，整机直立状态下的占地面积较小，适合在空间有限的流水线旁、实验台面上部署。臂段的直径采用均匀化设计，所有关节的外轮廓尺寸保持统一的包覆风格，既能够给内部的传动部件、驱动电机、走线槽预留足够的安装空间，也能让外防护壳的结构设计更简洁，降低后期外壳开模或者3D打印制作的难度。关节之间的连接位置做了阶梯式的定位止口，在实际加工装配时，可通过止口保证各关节的同轴度，减少装配累积误差对末端运动精度的影响。

　　在功能特性层面，这种六轴串联构型的机械臂具备较高的姿态灵活性，末端可以到达工作范围内任意位置并调整至所需作业角度，相比少自由度的机械结构，能够完成更复杂的轨迹动作，比如沿曲面的连续涂胶、复杂排布的元器件插装、多工位之间的多角度工件转运。模型中还原的各臂段长度比例，符合轻载协作臂的常规负载匹配逻辑，在实际应用中，这类臂展的机型通常可承担3-5公斤的末端负载，满足大部分轻量化工位的作业需求。建模过程中对内部走线的空间也做了预留，臂段内部为中空走线结构预留了通道，可将驱动线缆、信号线缆从基座内部直通末端法兰，避免线缆外露在关节运动过程中产生拉扯、磨损问题，提升设备长期运行的可靠性。

　　对于结构设计从业者而言，该模型可作为协作类机械臂构型设计的参考模板，通过调整各臂段的长度比例、关节尺寸，可快速衍生出不同臂展、不同负载等级的系列化机型设计；对于设备选型人员来说，可借助该模型在方案阶段模拟机械臂在目标工位的安装位置、作业覆盖范围，提前预判工位布局是否存在干涉盲区，减少方案反复调整的成本；对于三维建模学习者，该模型的串联关节建模逻辑、曲面包覆设计方法，也可作为复杂装配体建模的练习参考，理解多自由度运动机构的层级装配关系与运动配合逻辑。
