可倾斜医疗设备用旋转调节支撑脚轮

　　这款可旋转调节支架本质是集成水平调节与行走功能的复合型支撑脚轮，主要应用在需要频繁移位、同时对停放水平度有较高要求的可倾斜医疗设备场景，比如移动式诊疗床、床边监护设备支架、可倾斜位移的康复训练器械、移动式超声诊断设备等场景，这类医疗设备日常需要在病区走廊、诊室之间短距离转移，到位停放后又需要稳定支撑，部分带倾斜调整功能的诊疗设备还要求支撑件能适配小角度的安装面倾斜，避免支撑点悬空导致设备晃动。

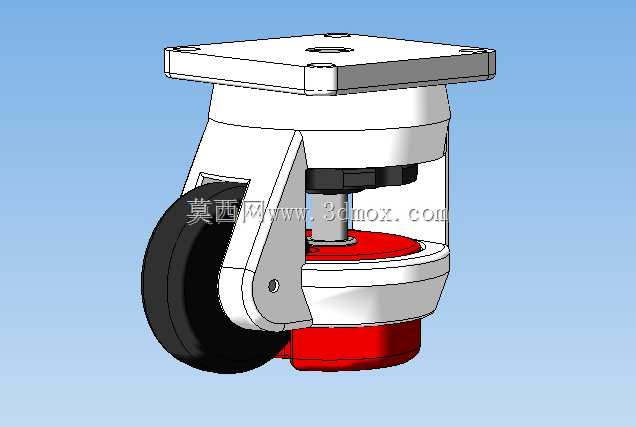

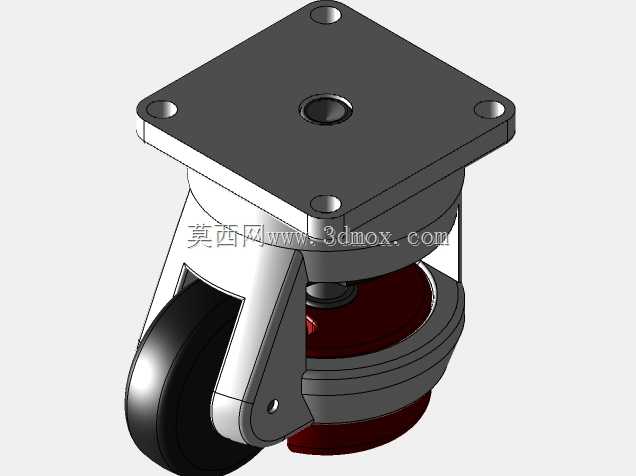

　　从功能特性上看，该结构整合了万向脚轮的行走转向功能与支撑调平功能，顶部的方形安装法兰设置四个沉头安装孔，可通过螺栓直接固定在设备底部的安装框架上，法兰下方的回转支撑结构可实现360度水平方向旋转，满足设备移位时任意方向转向的需求，无需额外加装转向轴承。支架的轮架部分采用双侧板夹持结构，将聚氨酯滚轮夹持在中间，滚轮转轴采用销轴配合耐磨衬套的结构，滚动阻力小，长期使用不易出现卡滞，滚轮材质选用静音聚氨酯，在医院的PVC地面、环氧地坪上行走时不会产生明显噪音，也不会刮伤地面涂层，符合医疗场所的静音使用要求。

　　在调平支撑结构的设计上，滚轮旁集成了红色的可调支撑垫结构，当设备移位到指定位置后，可通过旋转调节结构带动支撑垫向下伸出，将整个设备抬升，使滚轮脱离地面，此时设备的重量全部由支撑垫承载，避免滚轮长期受压变形，同时支撑垫接触地面后可通过调整伸出高度，适配存在一定坡度的地面，将设备调整到水平状态；针对可倾斜医疗设备的使用需求，该支架的回转与支撑结构预留了小角度的摆动余量，当设备床面或安装面出现小角度倾斜时，支撑垫可自适应贴合地面，不会出现局部支撑点虚接的问题，保障设备倾斜调整过程中的支撑稳定性。

　　从安装边界尺寸来看，顶部方形安装法兰的边长适配常规医疗设备底部的通用安装孔距，法兰厚度满足M8或M10安装螺栓的沉头深度要求，不会出现螺栓头突出干涉安装面的问题；支架整体的垂直高度在收缩状态下适配多数移动式医疗设备的底部离地间隙，不会出现支架突出设备底部轮廓、推移时碰撞障碍物的问题；滚轮的直径选型兼顾了越障能力与安装高度，可顺利越过病房地面的电线槽、门槛压条等小高度障碍物，同时不会因为轮径过大导致设备整体重心过高。

　　设计过程中针对医疗场景的使用需求做了多处细节优化，轮架的外部采用圆弧包覆结构，没有尖锐的外露棱角，避免推移设备时碰伤医护人员或患者；所有金属结构件的表面都做了喷塑或镀铬处理，耐消毒水擦拭，不会因为日常使用含氯消毒剂擦拭出现锈蚀掉漆的问题；调节结构的操作位置设置在支架侧面，无需俯身到设备底部即可操作调节，医护人员可轻松完成设备的移位与停放固定操作；支撑垫的底部采用防滑橡胶材质，接触光滑地面时不会出现滑移，保障设备停放后的稳定性，即使设备调整到倾斜诊疗位，支撑点也不会出现滑动移位。

　　在结构强度设计上，该支架的单组额定载荷匹配中小型医疗设备的单脚承重需求，轮架的侧板采用加厚钢板冲压成型，回转部位采用铆接结构配合耐磨垫片，长期反复转向也不会出现松旷间隙，调节螺杆采用梯形螺纹设计，具备自锁特性，支撑承重时不会出现螺纹自行回转导致支撑高度下降的问题，无需额外加装锁止结构即可保障支撑状态的可靠性。
