集成式油路润滑油M6404分配结构

　　在各类需要多点集中润滑的工业设备场景中，这类集成式油路分配结构是润滑系统的核心组成部件，常见于机床主轴润滑系统、自动化生产线输送机构润滑、工程机械液压附属润滑回路、大型减速机内部齿轮与轴承润滑点位的油量分配环节，承担着将主油路输送的压力润滑油定量分配到各个需要润滑的摩擦副位置的作用，避免单点供油不足导致的部件干磨、温升过高、磨损加剧问题，同时也能防止单点位供油过量造成的润滑油浪费、密封件受油液长期浸泡老化失效的情况。

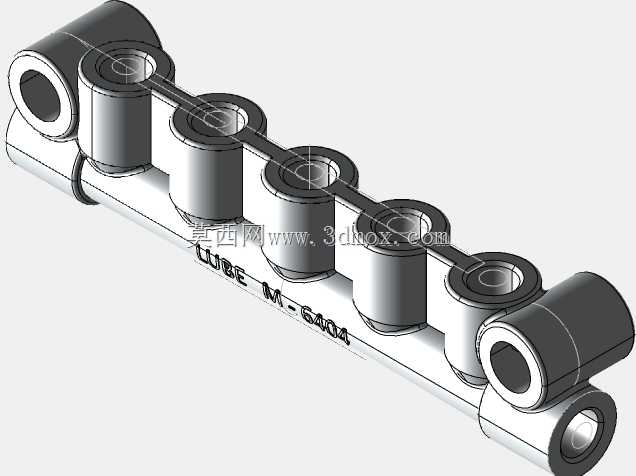

　　从结构设计逻辑来看，该分配器采用整体式长条集成布局，主体为长条形基座搭配六个独立的定量分配油腔单元，两端设置主油路进出接口，主油道沿基座长度方向贯通，每个分配单元通过内部节流孔与主油道连通，可实现六个润滑点位的独立定量供油。这种布局的优势在于可以直接沿设备的润滑点位排布走向安装，不需要额外搭建复杂的分油管路，减少管路接头数量，也就降低了油路泄漏的风险点。两端的主油路接口采用标准圆柱通孔结构，可适配常用的卡套式油管接头，安装时不需要对接口进行二次加工，直接对接主供油管和末端串接油管即可，当需要拓展更多润滑点位时，还可以通过末端接口串接同规格分配器，拓展润滑点位数量，适配不同规模的润滑系统需求。

　　从安装边界来看，整体结构的安装基面为基座底部的平面，可通过基座两端的安装孔采用螺栓直接固定在设备的机体壁面或者安装支架上，安装时需要保证基座平面与安装面贴合，避免长期受油路压力振动导致固定螺栓松动。每个分配单元的出油口垂直于基座长度方向布置，出油口位置统一，方便对接各个润滑点位的进油管路，管路弯折半径可以控制在合理范围内，不会出现管路死折导致的油路堵塞问题。结构上没有突出的易磕碰部件，整体外轮廓规整，在设备内部安装时不需要预留过大的操作空间，后期维护时只需要检查各个出油口的出油状态即可，不需要拆解整个分配器主体。

　　在功能特性上，该分配结构为定量式分配设计，每个出油口的供油量由内部节流孔的尺寸决定，出厂时已经完成油量标定，使用过程中不需要单独调节每个点位的供油量，相比传统的针阀式可调分配器，减少了人工调节的工作量，也避免了因为振动导致针阀开度变化引起的油量分配不均问题。整体结构的流道设计采用平滑过渡，没有直角急转弯的流道结构，润滑油在内部流动时的压力损失更小，主油路只需要维持稳定的低压供油即可保证各个点位的出油量稳定，对于粘度等级在常用工业润滑油范围内的油品都有良好的适配性，不会因为油品粘度小幅变化导致出油量出现大幅波动。

　　建模过程中需要重点关注内部流道的连通性校验，避免出现流道加工时的钻穿、堵孔问题，各个分配单元与主油道的连通位置尺寸需要严格匹配节流孔的设计尺寸，保证各个点位的出油量一致性。外部接口的同轴度需要控制在合理公差范围内，避免安装油管时出现接头偏斜导致的密封失效问题，安装孔的位置度公差需要满足安装要求，保证现场安装时可以直接对位固定，不需要二次扩孔调整。基座与各个分配单元的配合位置采用密封结构设计，建模时需要预留密封件的安装槽位，保证配合面的密封性能，避免高压下出现润滑油渗漏的情况。

　　实际应用中，这类分配器通常配套在集中润滑系统中使用，主油路连接润滑油泵，泵出的压力润滑油进入分配器后，按照预设的流量分配到各个润滑点，持续为摩擦副提供适量的润滑油，形成稳定的油膜，降低运动部件的摩擦系数，延长设备的维护周期与使用寿命。相比分散式的单点润滑结构，这种集成式分配器的管路布置更简洁，故障点更少，日常巡检只需要检查分配器本身的密封状态和各个出油口的出油情况即可，大幅降低了润滑系统的维护工作量。在一些空间紧凑的设备内部，这种长条式的布局可以充分利用设备的狭长安装空间，不会占用过多的设备内部有效空间，也不会和其他运动部件产生干涉。
