五端口润滑油路分配集成结构件

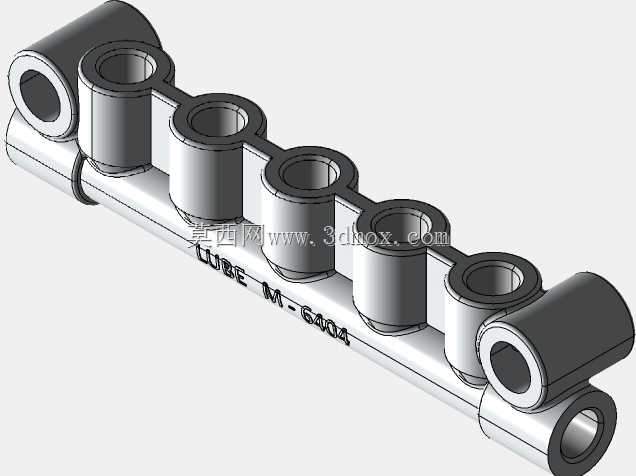

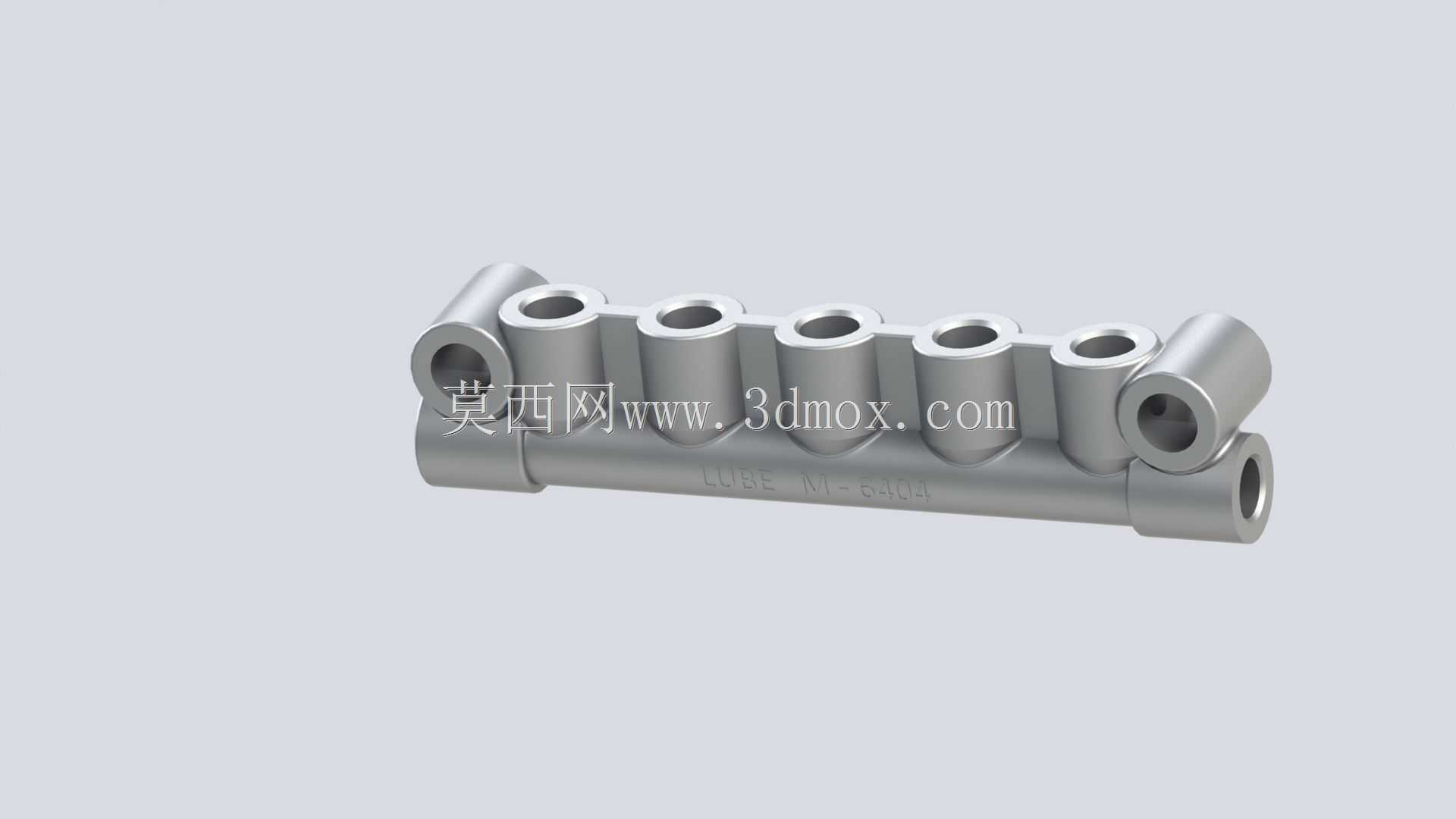

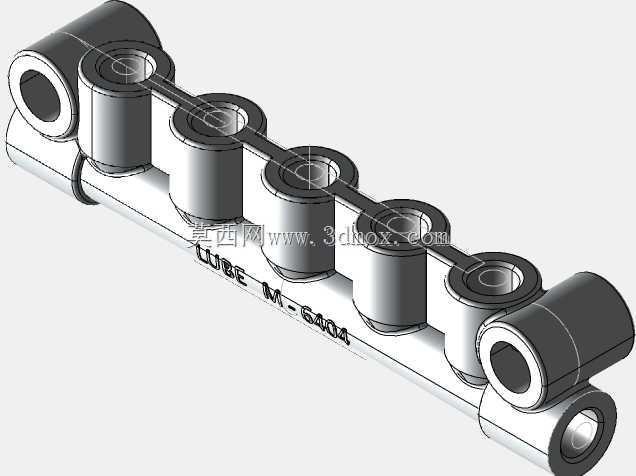

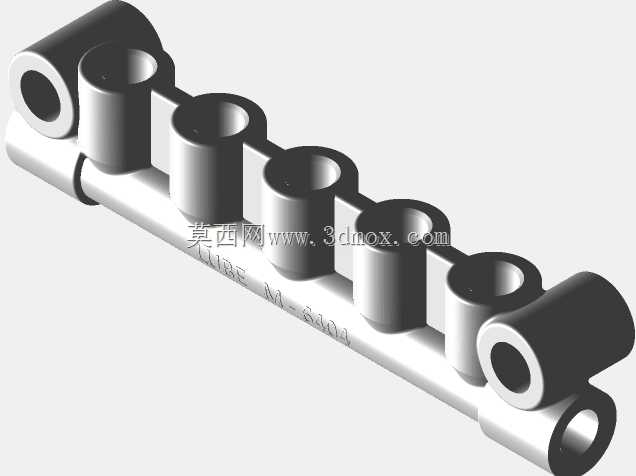

　　在集中润滑系统的管路布设环节，这类多端口油路分配件是衔接供油主管与各润滑点的核心过渡部件，常见于机床导轨润滑、自动化产线执行机构润滑、工程机械铰接点供油等场景，替代传统多通接头拼接的布设方式，减少管路接头数量，降低渗漏风险。从结构设计来看，主体采用一体化长条式布局，主油道沿本体长度方向贯通，两端预留主管连接接口，可直接对接供油主管的进油与回油通路，也可根据油路走向封堵其中一端作为单进油通路使用。五个垂直于主油道的输出端口沿本体长度方向等距排布，每个端口内部与主油道连通，端口内径匹配常用的润滑软管接头规格，可直接卡接或螺纹连接对应通径的尼龙油管、金属油管，将润滑油定量输送到各个需要润滑的摩擦副位置。

　　本体两端额外设置的同轴通孔为安装固定孔，可穿入螺栓将分配器固定在设备机架、安装板的对应位置，安装孔的中心距、孔径尺寸适配常规的安装空间，固定后本体与安装面贴合，不会因为设备运行振动产生松动偏移。设计过程中优先考虑油路的通流一致性，五个输出端口与主油道的连通位置做了等阻设计，避免距离进油口近的端口流量过大、远端端口供油不足的问题，主油道内壁做了光滑过渡处理，减少润滑油流动的阻力，适配粘度等级在常规工业润滑范围内的油品输送。外形上整体为规整的长条块状，没有多余的外凸结构，安装时占用的横向、纵向空间都比较小，可直接嵌入设备的走线槽、机架间隙内布设，不需要额外预留过大的操作空间。端口的高度做了统一设计，连接油管后各管路的弯折半径一致，

　　避免管路因为弯折角度过小产生折堵，影响润滑油的正常输送。本体的壁厚经过强度校核，能够承受集中润滑系统常规的工作压力，不会因为油压波动出现开裂、渗漏问题，两端的连接接口做了加厚处理，在反复拆装接头的过程中不会出现螺纹滑牙、接口变形的问题。实际选型使用时，可根据需要润滑的点位数量选择对应端口数的型号，五个端口的规格可同时对接五个独立润滑点，若有部分点位不需要使用，可采用对应规格的堵头封堵闲置端口，不影响整体油路的正常工作。这类集成式分配结构相比采用多个三通、四通接头拼接的油路，整体密封点数量减少60%以上，日常维护时只需要检查各端口的连接状态即可，大幅降低润滑系统的运维工作量，同时规整的结构也方便设备内部的管路梳理，

　　避免多管路杂乱排布影响其他部件的拆装维护。在建模过程中，需要重点保证各油道的连通性，不能出现内部堵孔、壁厚不均的问题，安装孔的位置度公差要控制在合理范围内，避免现场安装时出现孔位错位无法固定的情况，各端口的同轴度、端面平整度也要满足接头安装的密封要求，防止安装后出现渗漏。
