六联气动电磁阀集成式安装歧管

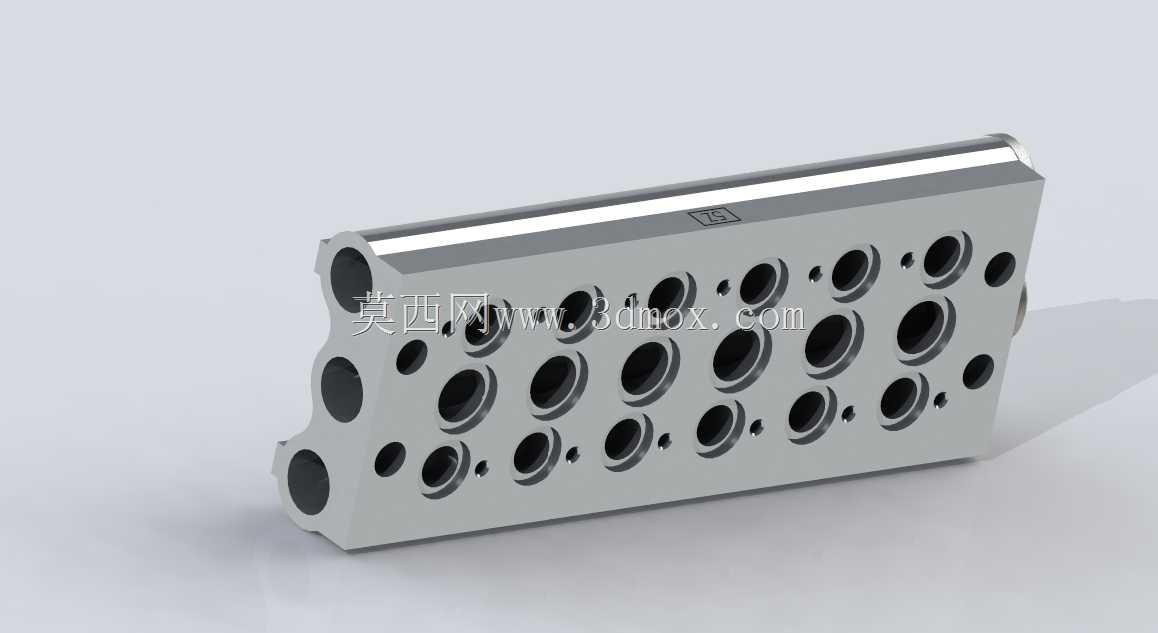

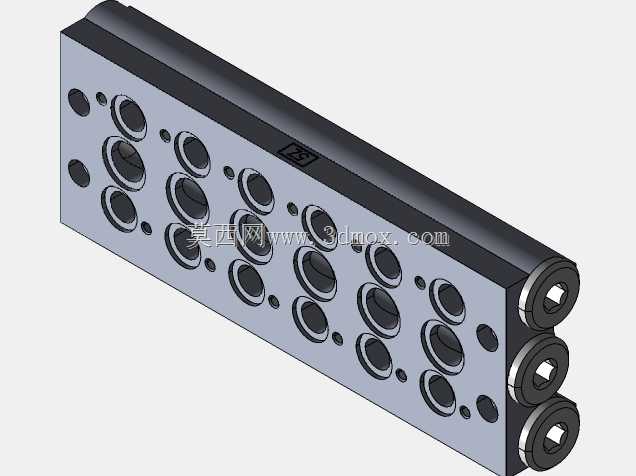

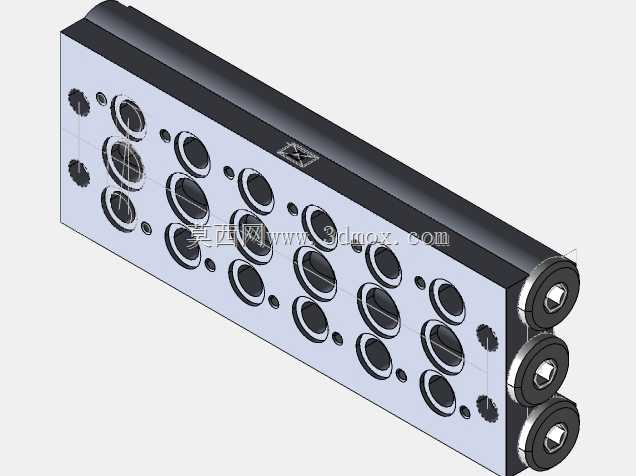

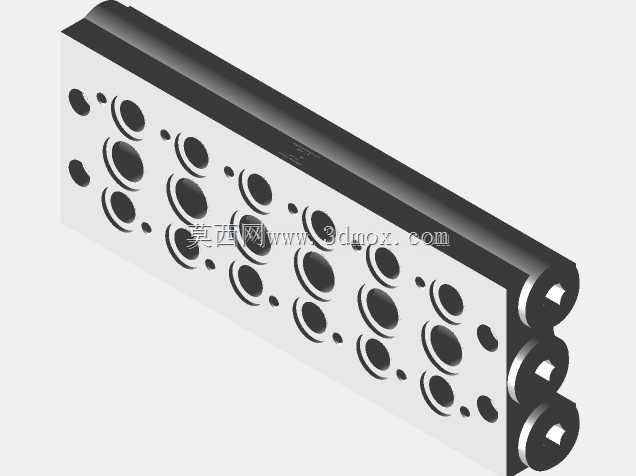

　　在气动控制系统的集成化布局中，这类六联电磁阀歧管是气路分配的核心承载部件，替代了传统单阀独立安装时零散的管路连接，大幅压缩阀组的整体安装空间，常见于自动化生产线的气动控制单元、小型气动设备的阀岛集成、非标自动化设备的气路排布场景，尤其适合工位排布紧凑、气路控制点集中的设备布局，能有效减少管路接头数量，降低气路泄漏的潜在风险点。从结构设计来看，整个歧管采用一体化金属块加工成型，主体为规整的长方体构型，沿长度方向等距排布六组电磁阀安装位，每组安装位对应设置了压力进气孔、工作输出孔、排气孔三类通油（气）孔位，孔位的同轴度、端面平面度都经过精度控制，保证电磁阀安装后的密封面贴合度，避免安装后出现串气、漏气问题。

　　歧管的侧边设置了统一的进气总口与排气汇总通道，不需要给每个电磁阀单独接主气源管路，气源从总口进入后通过内部预制的流道分配到每个阀位，排气则通过内部流道汇总到统一排气口，可集中安装消音器，降低设备运行时的排气噪音。设计过程中首先要匹配对应规格电磁阀的安装孔距，每个阀位的固定螺纹孔位置、通气孔的孔径与相对位置完全适配选定的Janatics系列电磁阀尺寸，保证电磁阀可以直接贴合安装，不需要额外加装转接板。安装边界方面，歧管的两端预留了安装固定的沉头孔位，可以直接通过螺栓固定在设备安装面板或者阀组支架上，整体厚度控制在适配常规电磁阀安装的尺寸，不会因为歧管厚度过大导致阀组整体突出安装面过多，同时内部流道的孔径经过流量核算，

　　保证六个阀位同时工作时，每个阀位的供气压力损失控制在允许范围内，不会出现远端阀位供气压力不足的问题。歧管表面做了阳极氧化处理，既提升了表面的抗腐蚀能力，也能提高安装面的硬度，避免多次拆装电磁阀后安装面出现划痕影响密封性能。在实际设备装配中，这类集成歧管的应用能大幅减少装配工时，原本单阀安装需要逐个连接进气管、排气管，现在只需要接总进气管和总排气管，每个阀位只需要接对应的工作出气管到执行元件，管路排布更整齐，后期维护排查气路故障时也更清晰，不会因为管路杂乱导致故障点难以定位。设计时还要注意不同孔位之间的壁厚控制，内部流道钻孔加工时要保证孔壁之间的最小壁厚满足气压承载要求，避免长期带压工作时出现孔壁击穿、串气的问题，

　　同时所有通气孔的孔口都做了倒角处理，去除加工毛刺，避免安装密封件时被毛刺刮损导致密封失效。歧管上的小型定位孔是为了安装电磁阀时快速定位，保证电磁阀的密封件能准确对准通气孔，减少安装对位的调整时间，即使是新手装配也能快速完成阀组的组装，不会出现孔位错位导致的密封问题。在多工位气动设备比如小型分拣线、气动夹具组、多气缸执行的工装设备中，这种六联歧管的适配性非常高，既不会因为阀位过多造成闲置浪费，也不会因为阀位不足需要额外拼接歧管，整体刚性远高于拼接式的汇流板，长期运行不会因为拼接处松动出现漏气问题。
