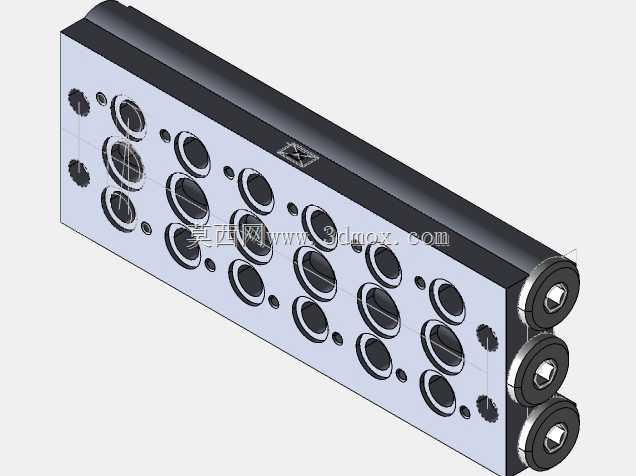

六联集成式气动电磁阀汇流歧管结构

　　这款六联集成式气动歧管是气动控制系统里的核心气路分配部件，主要应用在多工位自动化装配线、小型气动机械手、轻工包装设备、电子元件组装治具这类需要集中布置电磁阀的场景中，替代传统单阀独立配管的安装方式，大幅压缩气路排布的空间占用，减少管路接头的泄漏点。从实际使用场景来看，这类歧管常配套标准宽度的二位五通电磁阀使用，单块歧管可同时承载六组电磁阀的供气与排气通路，设备端的主进气管直接接入歧管的主进气孔，不需要给每个电磁阀单独布设主供气管路，每个电磁阀的工作输出气口直接对接对应的执行元件，比如薄型气缸、旋转摆台、气动夹爪，排气通路则在歧管内部汇总，可集中安装消声器降低车间气动系统的排气噪音。设计层面上，这款歧管采用整体式矩形块体结构，

　　主体为硬质阳极氧化铝材质加工而成，表面做了硬质氧化处理，既保证气路内壁的光洁度降低气阻，也能提升块体的抗腐蚀能力，适配工厂环境里带少量冷凝水的压缩空气工况。块体上的阀位安装孔位严格匹配对应系列电磁阀的安装孔距，每个阀位都设置了定位销孔，安装电磁阀时不需要反复调整对位，直接穿入固定螺栓即可完成密封对接，密封槽内嵌丁腈橡胶密封圈，在0.1-0.8MPa的常规气动工作压力下不会出现串气、漏气问题。气路设计上，歧管内部打通了贯穿长度方向的主进气通道与两组主排气通道，每个阀位对应打通独立的工作气路孔，不同通路之间的壁厚经过校核，在常规工作压力下不会出现互通窜气的问题，同时孔道转角处做了圆弧过渡处理，减少压缩空气通过时的压力损失，

　　保证每个阀位的供气压力稳定，避免远端阀位因为气阻过大出现输出力不足的问题。安装边界方面，歧块的长度由六联阀位的总宽度决定，宽度方向预留了电磁阀接线空间与输出气管的插拔操作空间，厚度方向兼顾了主气路的通流面积与整体结构刚性，块体两端设置了安装固定孔，可直接通过螺栓固定在设备的安装面板或者型材支架上，不需要额外制作安装转接板。两端的端部结构预留了堵头安装位，如果后续需要扩展阀位数量，只需要拆除端部堵头，拼接同规格的歧管块即可扩展总阀位数，不需要整体更换整套汇流结构。细节设计上，歧管表面的每个阀位旁都预留了标识刻印区域，可标注对应阀位控制的执行元件编号，方便设备调试与后期维护时快速排查气路问题，固定螺栓采用内六角圆柱头螺栓，

　　沉头孔设计保证螺栓头部不突出歧管表面，避免安装时刮碰气管或者线路。这类集成歧管相比分散配管的安装方式，能将气路部分的装配时间缩短六成以上，同时因为减少了大量中间接头，整个气路系统的泄漏率能降低一个量级，后期维护时只需要单独更换故障的电磁阀即可，不需要拆解大量管路，大幅降低设备的停机维护时间。在选型适配时，需要注意歧管的通径要匹配电磁阀的接口通径，同时主进气口的尺寸要满足六个电磁阀同时动作时的峰值供气流量需求，避免出现多个气缸同时动作时供气压力骤降的问题，这款六联规格的歧管适配的单阀流量可以满足大部分小型气动执行元件的动作速度要求，在3C电子组装、小零件包装、非标自动化工位这类空间紧凑、阀组数量适中的设备上应用十分广泛。
