通讯设备用板载锁扣安装固定结构

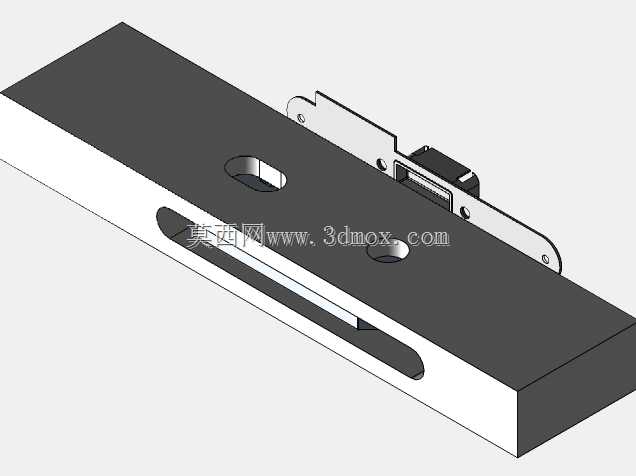

　　在通讯终端、嵌入式通讯模块的装配场景中，这类板载锁扣结构主要承担模块快速定位、可拆卸锁紧的功能，多用于需要频繁拆装维护的通讯插卡、扩展模块、外置接口组件的固定环节，替代传统螺丝固定方案，减少装配工时，同时避免螺丝滑牙、碎屑掉落引发的电路板短路风险。从结构设计来看，主体承载板采用平直钣金冲压成型，板面预留两个圆形定位孔与一个长条形调节腰孔，定位孔用于装配时的初定位，与设备机架上的定位销配合可快速完成位置对齐，腰孔则用于补偿安装面的加工公差，允许装配时在长度方向做±1.2mm的位置微调，降低对配合件的加工精度要求。锁止组件采用悬臂式弹性卡扣设计，卡扣根部做了R0.8的圆角过渡，避免反复开合时应力集中导致的金属疲劳断裂，

　　卡扣的扣合行程设计为2.3mm，既保证扣合后有足够的锁紧力，不会因设备运输过程中的振动出现松脱，又能让运维人员徒手即可完成解锁操作，无需额外辅助工具。安装边界方面，主体承载板的厚度为1.5mm，采用冷轧钢板冲压后做镀锌钝化处理，表面粗糙度控制在Ra1.6以内，保证与安装面贴合时的平整度，整体结构的总高度不超过12mm，不会占用通讯设备内部过多的堆叠空间，适配1U标准机架式通讯设备的内部安装空间要求。锁扣的触发端做了外翻的折边处理，折边角度为15度，解锁时手指接触的位置做了压印防滑纹理，提升操作时的触感，避免湿手操作时打滑。结构设计阶段充分考虑了批量生产的工艺性，所有冲压折弯的内角均不小于板厚，避免冲压时出现开裂问题，

　　卡扣的弹性臂宽度设计为6mm，经过反复的开合寿命测试，可实现不少于5000次的反复开合无塑性变形，满足通讯设备全生命周期内的维护拆装需求。在实际装配流程中，操作人员先将主体承载板通过两个定位孔套入设备基座的定位销，调整腰孔位置至安装基准对齐后，通过两颗M3的盘头螺丝完成承载板的固定，再将需要锁紧的通讯模块沿导向槽推入，到位后卡扣自动弹起完成锁止，解锁时只需按下卡扣的触发端，即可将模块沿导向槽抽出，整个拆装过程单步操作耗时不超过3秒，大幅提升产线装配与后期运维的效率。结构的配合间隙设计上，卡扣与模块扣合位的单边间隙控制在0.1mm，既不会因为间隙过大导致模块出现窜动，也不会因为间隙过小出现装配卡滞的问题，导向边做了C0.5的倒角处理，

　　引导模块顺利滑入安装位，避免硬插导致的接口针脚弯折。考虑到通讯设备内部的电磁兼容要求，承载板与设备基座的接触位置设计了三个均匀分布的接触凸点，装配后凸点与基座的导电面紧密贴合，实现可靠的接地连接，避免锁扣结构成为电磁辐射的泄漏缝隙。整体结构没有多余的冗余设计，所有特征均服务于快速装配、可靠锁紧、便捷维护的核心需求，没有采用复杂的机加工零件，全部采用冲压钣金件与标准紧固件，量产时的单件成本可控制在较低水平，同时结构的一致性好，适合大规模批量装配使用。在不同的应用场景下，该结构可通过调整承载板的长度、腰孔的位置，适配不同尺寸的通讯模块安装需求，卡扣的扣合力也可通过调整弹性臂的厚度、长度做针对性调整，适配不同重量模块的锁紧要求，避免重量较大的模块在振动环境下出现松脱。
