立式芝麻研磨加工设备结构设计

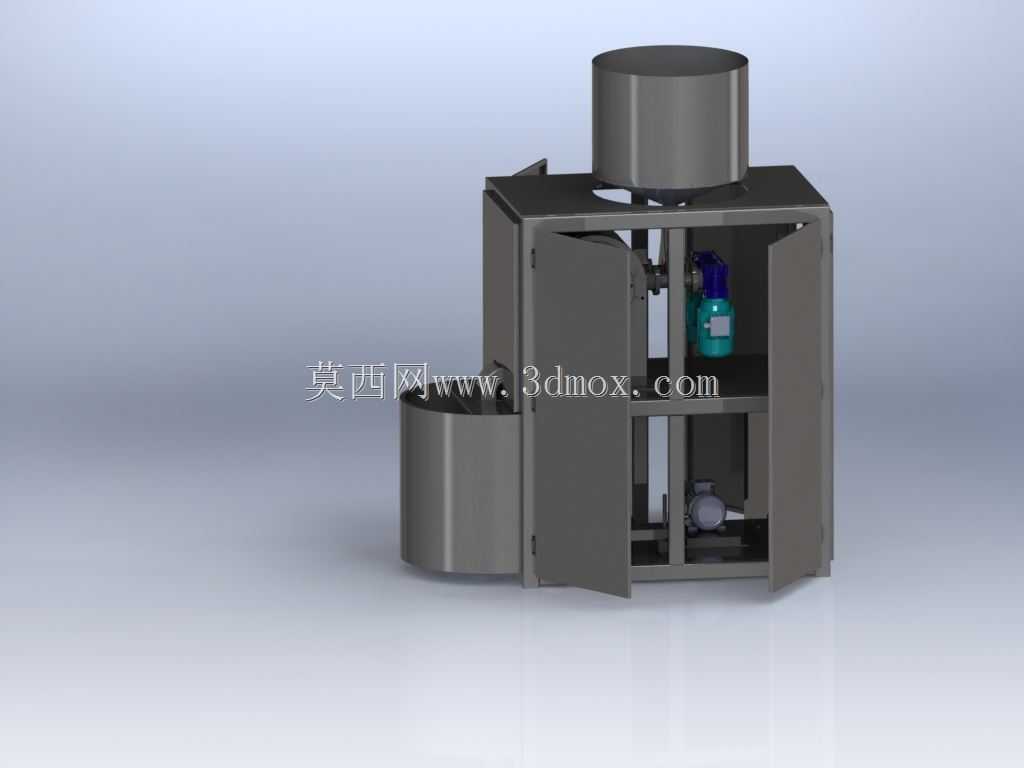

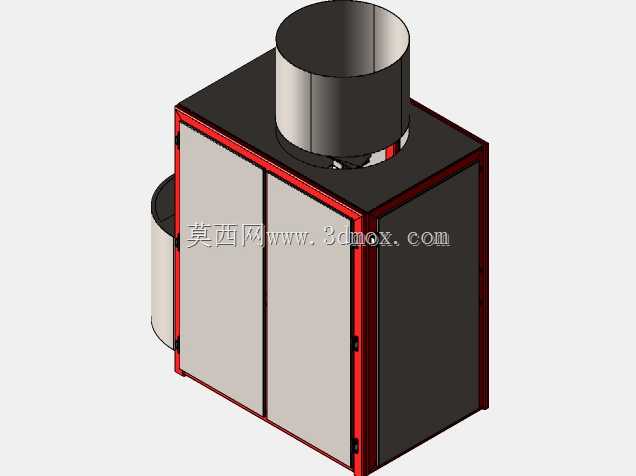

　　这款立式芝麻研磨加工设备，主要面向小型粮油加工门店、农产品初加工作坊的芝麻制浆作业场景，可完成熟芝麻的进料、研磨、出料全流程作业，适配芝麻酱、芝麻粉等产品的前端原料制备工序，相比传统卧式石磨设备，占地面积更小，作业过程的物料残留更易清理，适合小批量多频次的加工生产需求。设备整体采用立式框架式承载结构，主体框架采用标准方管焊接成型，外部覆盖薄钢板折弯成型的防护门板，双开门式的防护舱设计可在设备运行时封闭传动与动力区域，避免加工过程中粉尘外溢，同时日常维护时可直接开启门板，快速接触到内部的研磨组件、动力单元与传动结构，无需拆解整体外罩，大幅降低日常运维的操作难度。顶部设置圆柱状储料进料仓，仓体底部采用锥面收口设计，

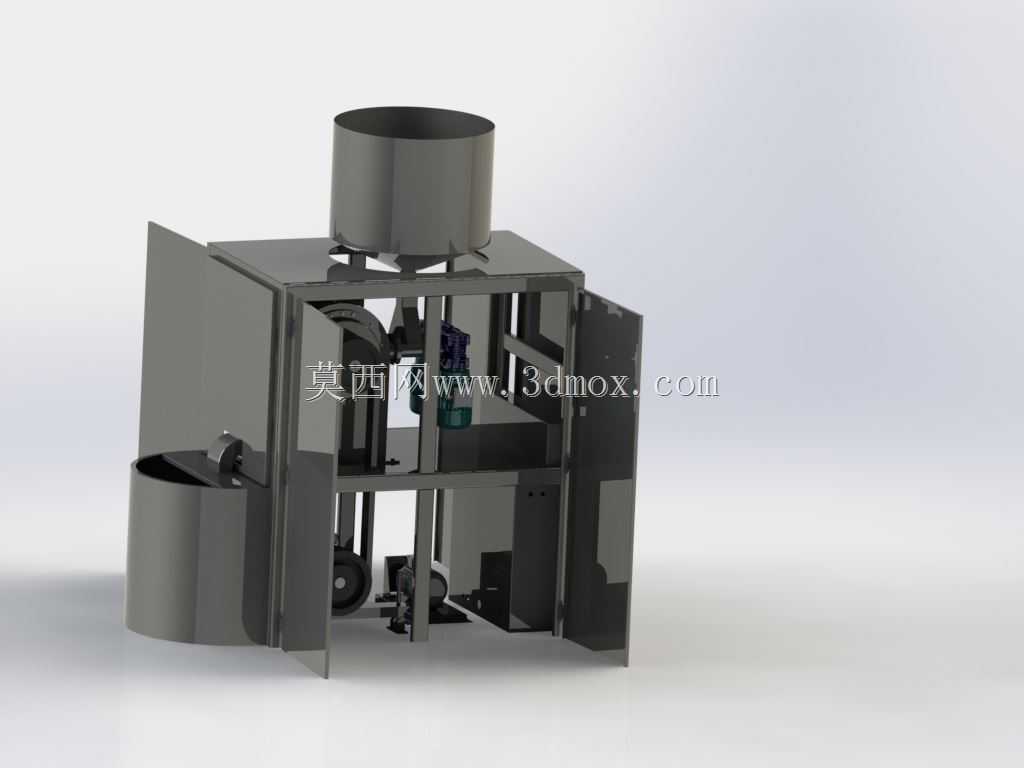

　　可依靠芝麻自身重力均匀向下方研磨工位送料，无需额外增设强制送料绞龙结构，减少了送料环节的物料卡滞风险，同时储料仓的容积可满足单批次15-20kg熟芝麻的连续进料需求，匹配小型作坊单批次加工的产能要求，避免频繁补料影响作业效率。设备侧部设置圆柱状出料收集仓，研磨完成的芝麻浆料或粉料可直接通过导流槽进入收集仓内，收集仓与主体框架采用快拆式连接结构，加工完成后可直接取下收集仓进行物料转运与仓体清洁，避免物料在设备内部残留发生变质，影响后续加工的产品品质。内部动力单元采用分层布置方案，研磨驱动电机设置在框架中层位置，通过带传动结构连接上方的研磨磨盘组件，传动结构外侧设置可拆卸式防护壳，避免芝麻粉尘进入传动区域造成带轮磨损；

　　底部舱室布置电气控制元件与散热组件，底部预留通风散热间隙，可保证设备长时间连续运行时内部动力元件的温度处于合理区间，避免过热触发保护停机。设计过程中充分考虑了小型加工场所的安装边界条件，设备整体占地尺寸控制在0.8㎡以内，整体高度不超过1.8m，无需额外做地基固定，放置在平整的水泥地面即可完成安装调试，接入常规民用220V电源即可启动作业，无需专用工业供电线路，适配临街门店、家庭作坊等非工业场地的使用条件。研磨组件的间隙采用外置式调节结构，操作人员无需打开防护舱，即可通过设备侧部的调节旋钮调整磨盘间隙，适配不同加工精度要求，可分别实现粗粉、细粉、细腻浆料的不同出料效果，切换加工品类时无需拆解磨盘组件，调节操作可在数秒内完成。

　　设备的所有与物料接触的部位均采用食品级不锈钢材质制作，避免长期接触油料物料发生锈蚀污染，磨盘采用高硬度耐磨合金材质，长期研磨高油料作物时磨损量极低，可保证连续作业上千小时无需更换磨盘组件，降低长期使用的耗材成本。框架底部设置可调式支撑脚，可根据放置地面的平整度调整支撑高度，保证设备运行时整体处于水平状态，减少运行过程中的振动与噪音，实测满负荷运行时设备旁1米处的噪音值不超过65分贝，符合临街经营场所的噪音管控要求。外部门板采用磁吸式闭合结构，开关操作无额外锁止步骤，日常清理内部残留物料时可快速开启门板，门板内侧粘贴密封胶条，闭合后可完全封闭内部舱室，避免加工过程中粉尘从门缝溢出污染作业环境。
